请问大家这个是怎么折弯的（在proe里怎么做）？？

cikie · 发表于 2008-5-24 10:34:30

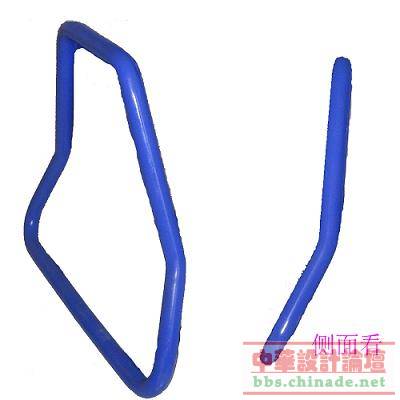

这个是用相机拍的！

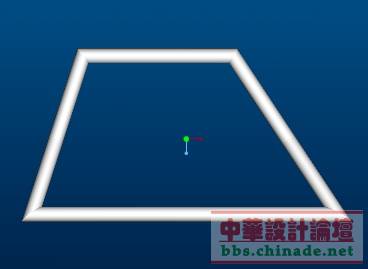

小弟是新手，最近工作上需要用到PROE ，但本人不是很熟悉PROE的命令操作，特意请教各位高手，怎么样才能画出上图（蓝色的，这是用相机拍的），是不是先用扫描画出（01.jpg）,然后再折弯，但我不知道是不是这样做，也不是该用什么命令，请大家指导一下，谢谢！！！

cikie · 发表于 2008-5-24 10:34:55

小弟是新手，最近工作上需要用到PROE ，但本人不是很熟悉PROE的命令操作，特意请教各位高手，怎么样才能画出上图（蓝色的，这是用相机拍的），是不是先用扫描画出（01.jpg）,然后再折弯，但我不知道是不是这样做，也不是该用什么命令，请大家指导一下，谢谢！！！

pengyun0 · 发表于 2008-5-24 10:43:50

什么东东,都没有看到

jack_1219 · 发表于 2008-5-24 11:11:15

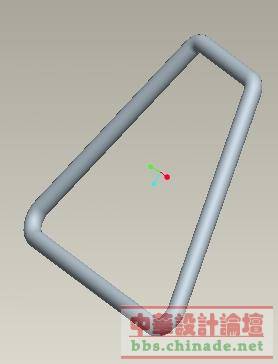

用2次投影曲线就可以了，看看能不能帮到你

[ 本帖最后由 jack_1219 于 2008-5-24 11:22 编辑 ]

versace.诺 · 发表于 2008-5-24 11:13:45

我这有个方法。。

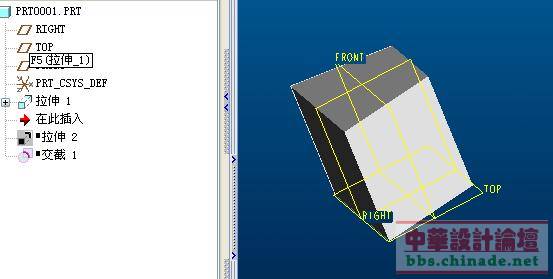

1、先拉伸个曲面（两端封闭）

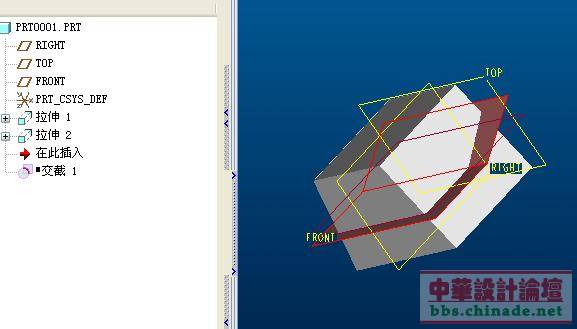

2、在从RIGHT为基础两端拉伸一曲面
红色部分是拉伸2

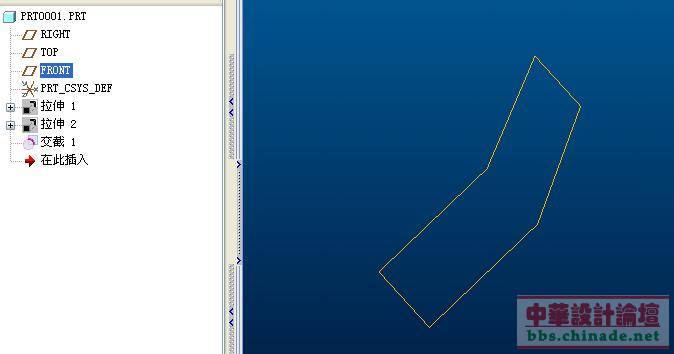

3、选这2个拉伸面。。点交截

然后就根据自己需要扫描就可以了```

其中倒角根据自己需要，我只是给你出个方法。。。

cikie · 发表于 2008-5-24 11:18:00

请问楼上的，还有其他的办法吗？？

cikie · 发表于 2008-5-24 11:29:22

请问你说的点交截，是什么命令操作啊，请指教！（小弟是新手，也许问得比较幼稚，请大家别见怪）

versace.诺 · 发表于 2008-5-24 11:34:08

折弯吧``具体没试

感觉那样不如2次投影方便

cikie · 发表于 2008-5-24 11:40:14

我用PROE 3.0 ，但打不开这个文件（11.PRT），可以保存为低版本后再上传吗？谢谢◎◎

sysko1 · 发表于 2008-5-24 11:47:33

做这个方法有很多种，楼上的几个方法都不错的。如果一定要用拆弯命令，也行的。不过我对这个命令不太了解。你可以自个试着做做不难。
