撒落一地的星星阵列我的做法

[复制链接]
发表于 2008-5-20 22:59:59 | 显示全部楼层 |阅读模式
[wma]http://bbs.ahlj.gov.cn/hd/sxbl.mp3[/wma]


先为在汶川大地震中遇难的同胞默哀

原题链接:http://bbs.chinade.cc/thread-48471-1-2.html



看到好多人做得比我简单, ,这里只是说下我的做法

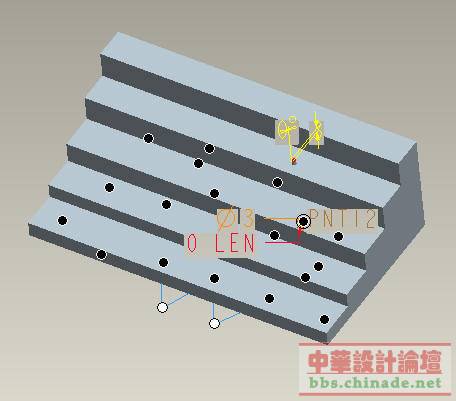

完成图
 楼主| 发表于 2008-5-20 23:06:50 | 显示全部楼层
然后画楼梯,就不说了,地球人都知道

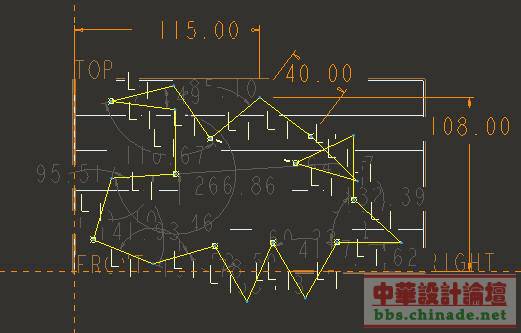

接着画曲线,先随便放几个点,你想放哪就放哪
然后用线连起来,再约束成一样的长度,
 楼主| 发表于 2008-5-20 23:13:59 | 显示全部楼层

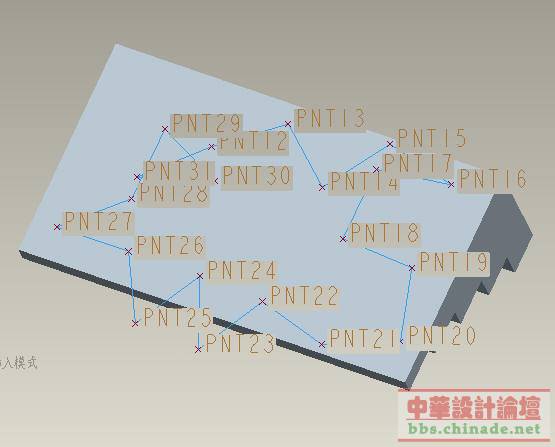

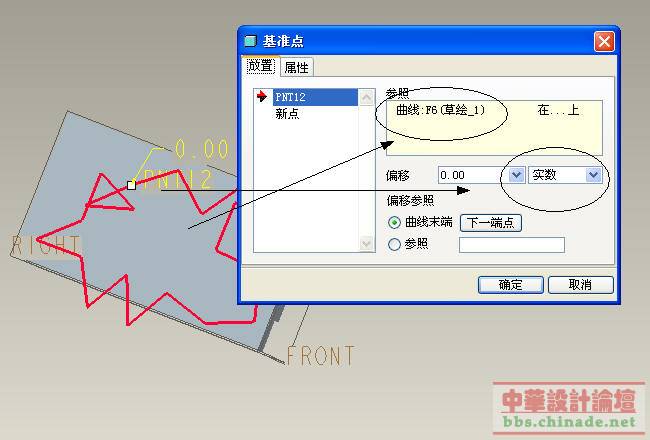

接下来做点了,关键就在这里,看图中,先要选中全部草绘的曲线,下面要选择实数
 楼主| 发表于 2008-5-20 23:15:50 | 显示全部楼层
先把点阵列看看先,
 楼主| 发表于 2008-5-20 23:18:29 | 显示全部楼层

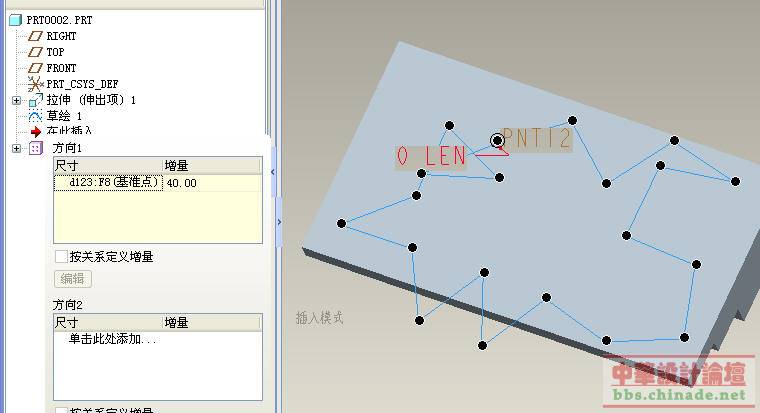

因为刚才我优质的线是40长,所以增量就为40,每个点是刚好在节点上
 楼主| 发表于 2008-5-20 23:22:16 | 显示全部楼层

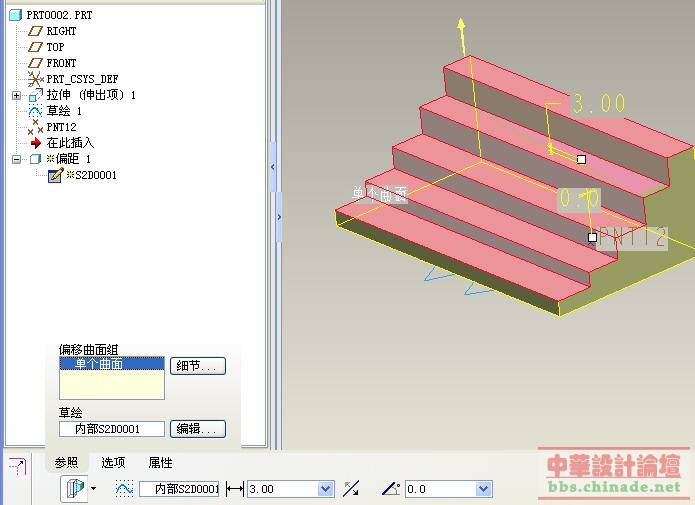

接下就是以点为参照,偏距一个特征,这里我就用了个圆柱好了,五角星也一样,
 楼主| 发表于 2008-5-20 23:23:51 | 显示全部楼层

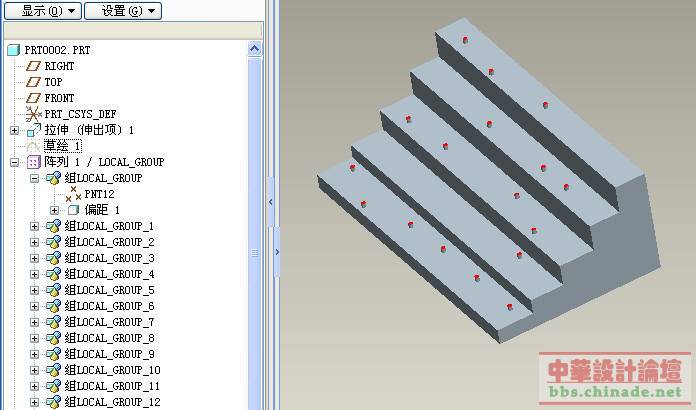

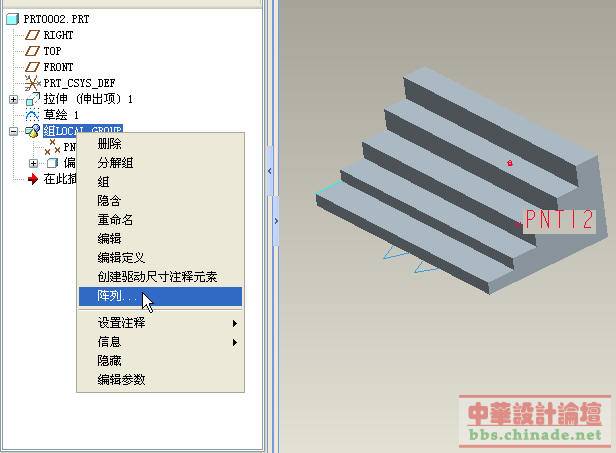

开始做组阵列了
 楼主| 发表于 2008-5-20 23:25:14 | 显示全部楼层
不要的直接点掉好了,
 楼主| 发表于 2008-5-20 23:27:59 | 显示全部楼层

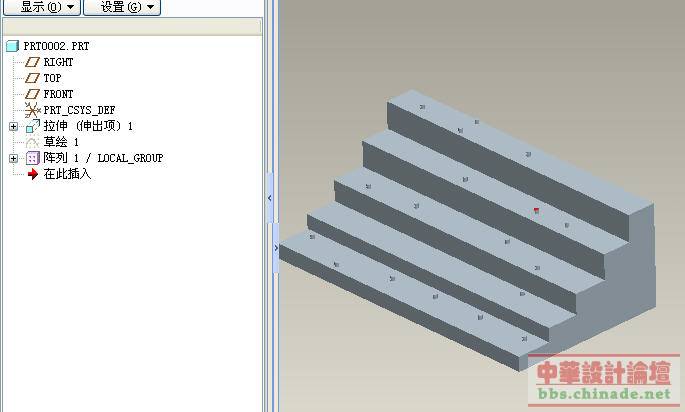

最后点完成就OK了,这样做的好处是方便修改,只要移动曲线就可以,想放哪就放哪去,
 楼主| 发表于 2008-5-20 23:30:45 | 显示全部楼层
上个WF4.0的文件,好久没用,不会用了

prt0002.prt.rar

74.61 KB, 下载次数: 21, 下载积分: 华币 -1
