如何在圆柱曲面上创建"开心"两个字,步骤是怎样的?

zhengjixian · 发表于 2008-5-12 16:56:57

如何在圆柱曲面上创建"开心"两个字,步骤是怎样的?运用偏距命令弄不来,请教各位高手?

cleardraw · 发表于 2008-5-12 18:31:39

修饰，投影，不知对不对

liufeng · 发表于 2008-5-12 19:30:05

用偏距可以的　　除非你字体有问题

用投影不可以　在圆柱上字体会严重变形
最好在平面上做好　再在圆柱上折玩即可

zhengjixian · 发表于 2008-5-13 07:49:57

不太清楚做法

残风啸月 · 发表于 2008-5-13 23:35:59

请问一下折弯是用环型折弯吗

mary871228 · 发表于 2008-5-16 10:06:53

学习来了

wuli517724 · 发表于 2008-5-24 21:47:22

我想先用展平实体，在该曲面的一顶点建立展平面，然后做一绕轴，且与展平面法向的基准平面。
轴的位置在展平面的中间。
然后折弯实体`
应该就OK了``
没截图，希望你领悟力够强！！

wuli517724 · 发表于 2008-5-24 21:50:57

你可以以下这个地址去看一下，顺便帮我解决一下问题哈``
http://www.meiyadesign.com/thread-49328-1-1.html

r040bk20033015 · 发表于 2008-7-14 21:48:15

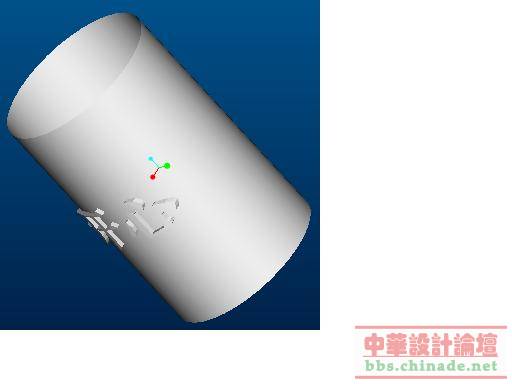

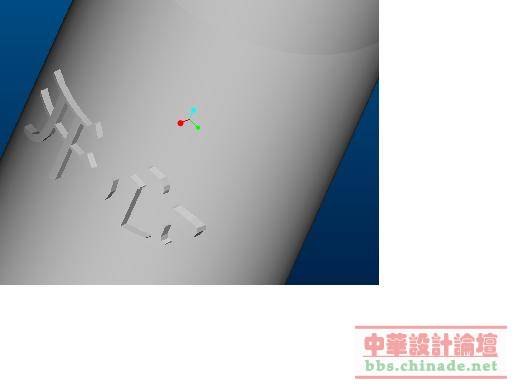

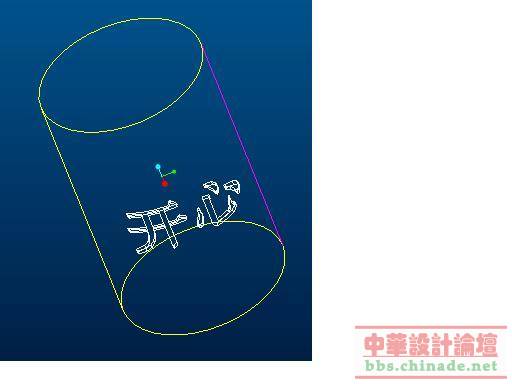

我只能做到这个样子刚才想折弯没成功还有我现在用的是2001 这里好象不能做曲面的字反正一到曲面里就不能创建字了明天上班看看野火可不可以还有这个字如果通过折弯完成恐怕没办法出模最好都是向一方向拉伸不知别的行业怎样总之在我们铸造行业只能这样折弯行不通

方法是拉伸实体字后用偏距（或拉伸）的曲面切

[ 本帖最后由 r040bk20033015 于 2008-7-14 21:53 编辑 ]

hhwhk · 发表于 2008-7-14 22:58:43

可以先用包络把字体包在圆柱上再用偏距，这样不会变形。
附件是4.0的

[ 本帖最后由 hhwhk 于 2008-7-14 23:14 编辑 ]
