油壶二看图造型题目教程

飞龙 · 发表于 2008-5-6 11:45:37

题目地址：http://bbs.chinade.cc/thread-47084-1-1.html

这道题目是一个比较典型的瓶子类造型，有几位做得很不错，如几位得满分的，49楼做的效果也很棒，我现在使用38楼的做法给大家写一个教程，供大家参考学习！

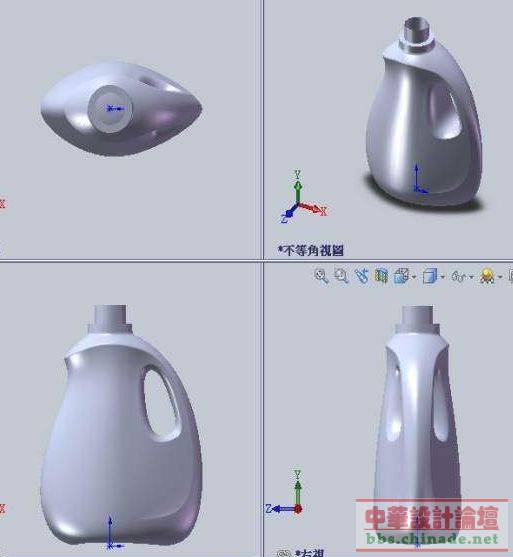

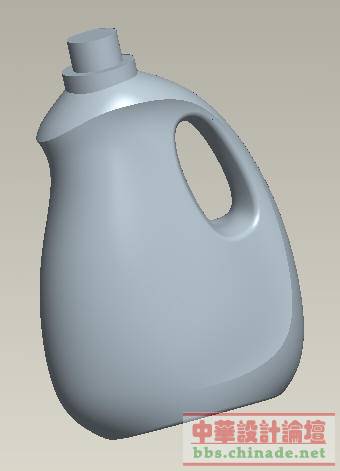

最终完成效果图片：

飞龙 · 发表于 2008-5-6 11:46:52

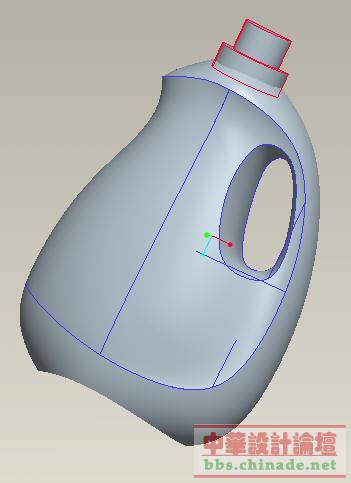

1、在造型中构绘出油壶的形状曲线

2、边界混合构面

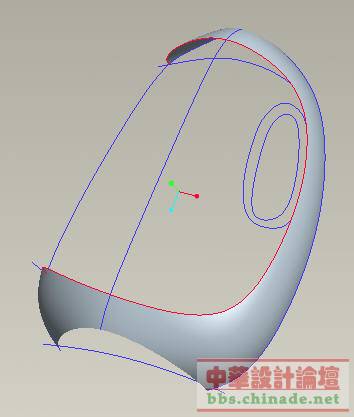

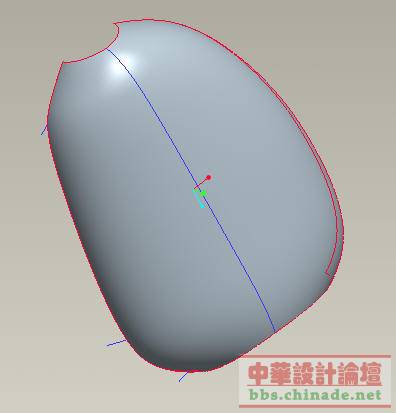

3、用曲面拉伸砍切曲面

4、复制出曲面边界曲线

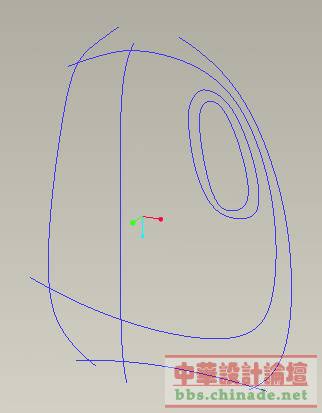

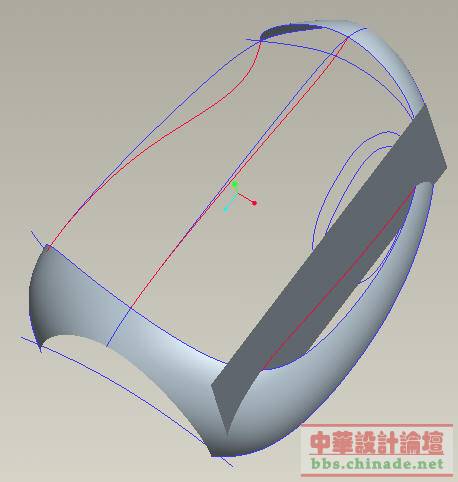

5、拉伸一曲面做为参考基准，在造型中构建如图曲线

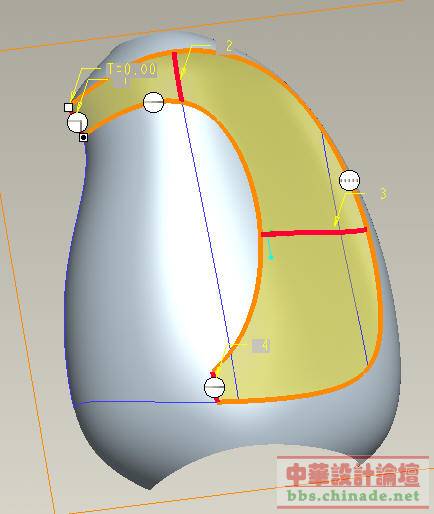

6、使用边界混合构面

飞龙 · 发表于 2008-5-6 11:56:50

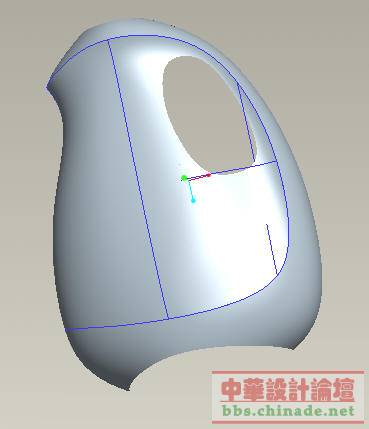

7、用曲面拉伸砍切曲面

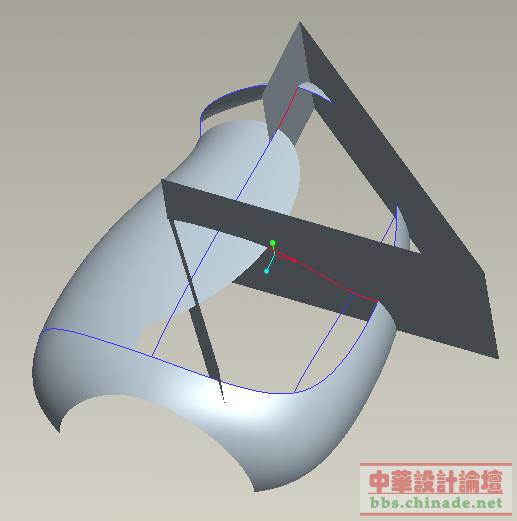

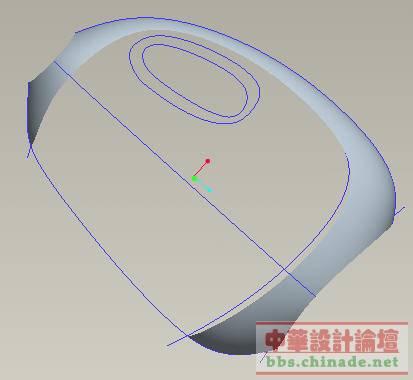

8、拉伸一曲面做为参考基准，在造型中构建如图曲线

9、使用边界混合构面

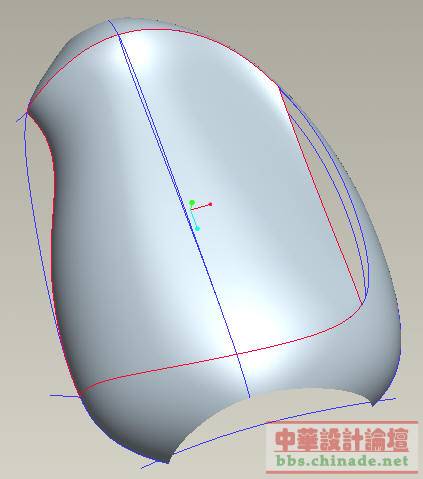

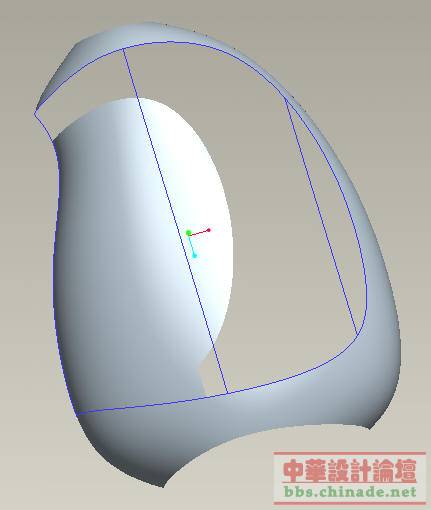

10、用曲面拉伸砍切曲面

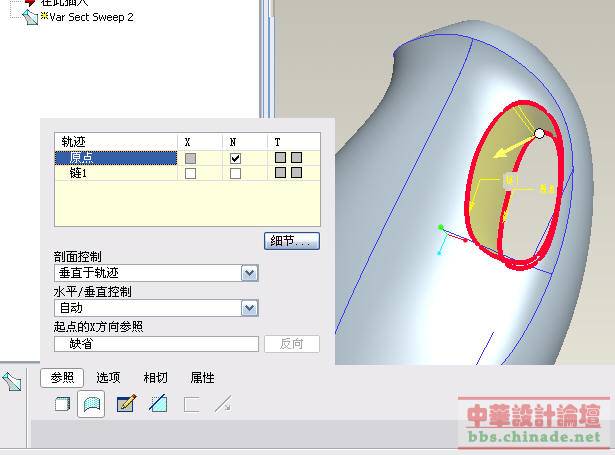

11、使用变截面扫描扫出把手曲面

12、旋转曲面做出壶嘴

13、后面的简单的操作不浪费时间了，最终完成如图
