钢管压扁之VSS的做法

[复制链接]
发表于 2008-5-3 12:23:09 | 显示全部楼层 |阅读模式
第一次出教程,表达能力有限```希望大家谅解!

原题地址:http://bbs.chinade.cc/thread-47674-1-2.html

原题要求:1)按照图片中的形状进行建模,要求两端的周长相等。
                     2)压扁一端要求管子压到内腔没有空间为止,即完全压扁且两边外圈是圆弧形

                     3)过度区形状要与图片相似。
                     4)做好的上传PRT(权限150)及效果图片,图片推荐写上自己的大名。


我的做法:

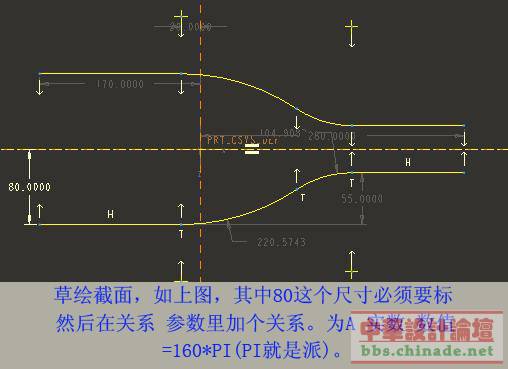

1:草绘轨迹

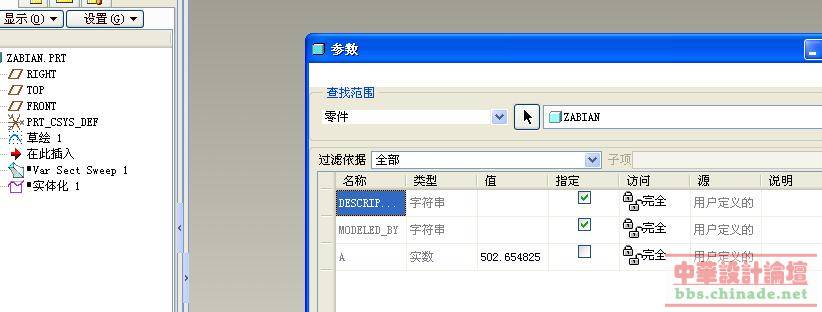

2、参数如下图:

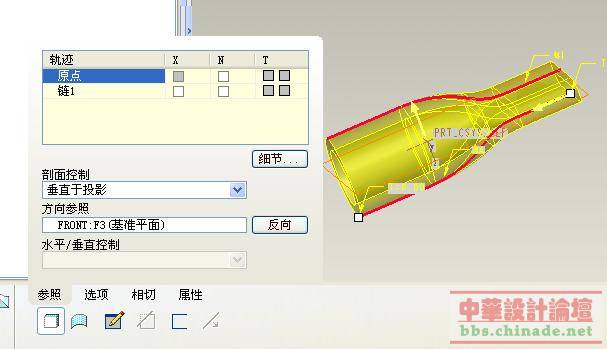

3、VSS

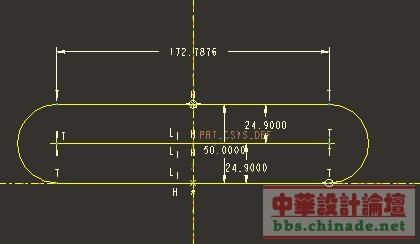

4、绘制截面:
注:尺寸50是之前草绘轨迹线的距离。VSS草绘的时候要首先把这个尺寸标出来。
     因为等会关系要用到!

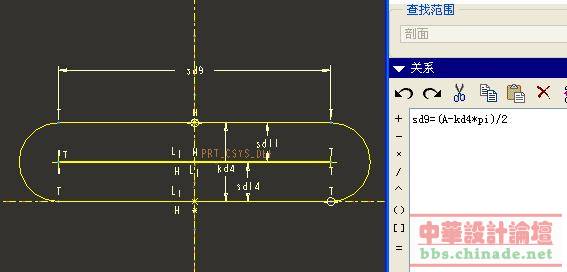

关系如下:(KD4就是刚刚的轨迹的距离)


然后就是打钩完成!

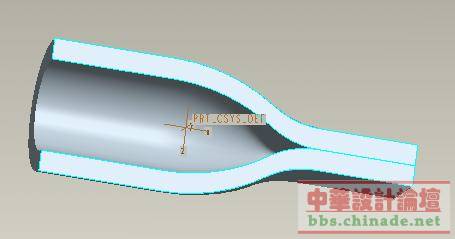

实体化,看下效果:



然后就完成了```简单有效

呵呵``

个人能里及表达能力有限``请谅解

[ 本帖最后由 versace.诺 于 2008-5-3 13:19 编辑 ]

评分

1

查看全部评分

 楼主| 发表于 2008-5-3 12:24:06 | 显示全部楼层
附上4.0F000的PART供大家参考!

其中关系参数的A也可不要

不过关系也随之改变``

[ 本帖最后由 versace.诺 于 2008-5-3 13:31 编辑 ]

zabian.prt.rar

38.13 KB, 下载次数: 73, 下载积分: 华币 -1

发表于 2008-5-3 12:47:44 | 显示全部楼层
看不太明白,有没有3.0prt啊,楼主
发表于 2008-5-3 12:56:22 | 显示全部楼层
这个压扁做的很漂亮,my6-6也给了满分,但是连接位置不符合原图片要求

[ 本帖最后由 惠州表业 于 2008-5-3 12:59 编辑 ]
发表于 2008-5-3 13:11:54 | 显示全部楼层
VSS用得巧妙,赞一个!
发表于 2008-5-3 13:16:24 | 显示全部楼层
大开眼界啦~
发表于 2008-5-3 13:28:13 | 显示全部楼层
好!!!
发表于 2008-5-3 15:05:50 | 显示全部楼层
vss,支持
发表于 2008-5-3 16:20:39 | 显示全部楼层
VSS用得巧妙,赞一个
发表于 2008-5-3 18:38:01 | 显示全部楼层
看不太明白,有没有3.0prt啊,楼主
