VSS手链教程征集帖----(已出三种做法)

老段 · 发表于 2008-4-30 12:03:24

这个题目看起来有很多做法,大家不仿把各自的方法介绍出来供大家学习参考.在此跟帖即可.
本想下几个别人了模型研究一下,结果下了几个我都打不开(4.0试用版)只好我先来献丑了

原题地址:
vss手链+3分题4.30截止
http://bbs.chinade.cc/thread-46903-1-1.html

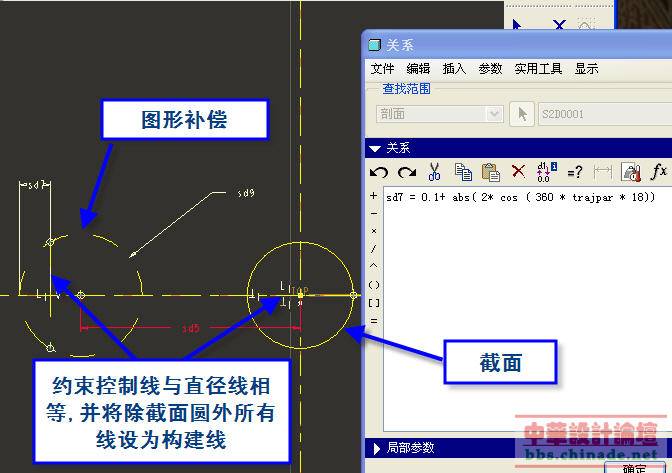

由于我用的关系式扫不出标准的圆来,所以我加了一个图形补偿,从理论上来说应该能补成一个标准的圆来,不过图形和尺寸都要经过精确计算,我还没达到那个水平,所以我做出来的只是近似圆而已

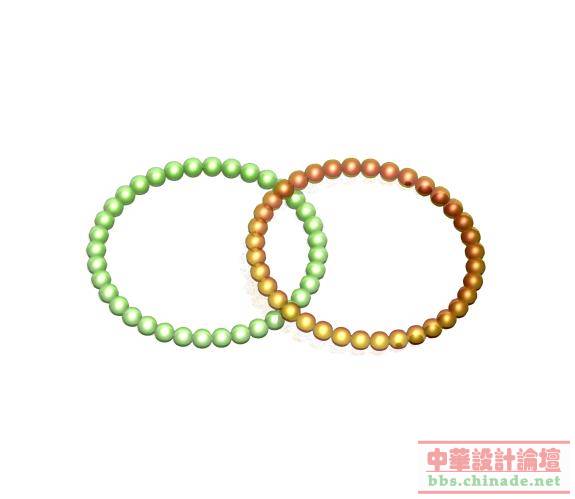

下图是我的做法,如果看不明白就下PRT看吧

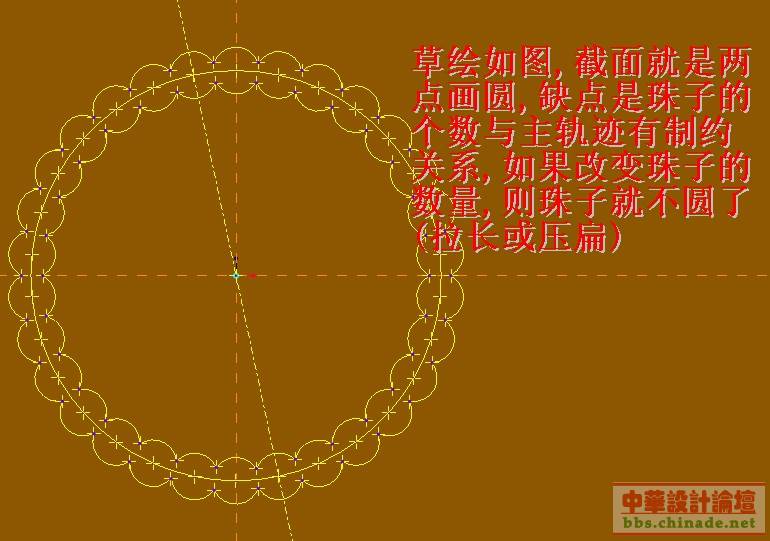

先画一个圆做规迹线,下图是截面的画法

[ 本帖最后由 djg1953 于 2008-5-1 13:35 编辑 ]

terry · 发表于 2008-4-30 12:08:52

支持!版大这么快就来教程!这种方法还不会呢!

惠州表业 · 发表于 2008-4-30 12:18:20

没有用关系式!

眼过无痕 · 发表于 2008-4-30 15:01:02

这个图形补偿用得妙啊

中华破浪 · 发表于 2008-4-30 21:52:06

大家继续
我来学习

CLZY · 发表于 2008-5-1 00:53:53

我的做法（全参，球的数量可以直接修改）：

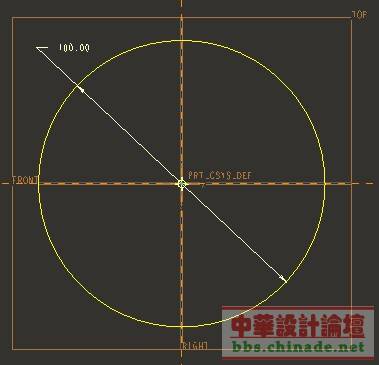

一、草绘直径100的圆

二、VSS

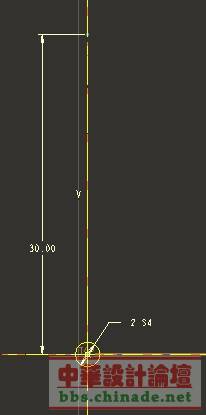

1.画一个圆，一条构建直线

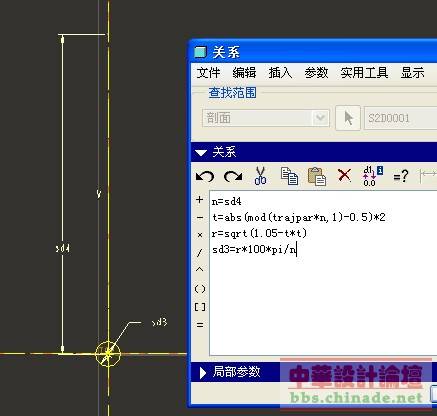

2.关系式

sd4：就是构建直线的长度，用它来表示球的数量n
t：经过换算，在扫描轨迹上做n次线性变化(0---1)
我们知道，圆的平面轨迹方程为：x^2+y^2=r^2，先假定半径r=1，应用到这个实例，截面圆的半径的变化规律为 sqrt(1-t*t)，
因为VSS的截面圆半径不能为0，所以半径要人为的加大一点点，关系式为：r=sqrt(1.05-t*t)

轨迹的周长为 100×pi，n个球平均分配，每个球的必须为 100*pi/n，
所以，截面圆的半径为：r*100*pi/n

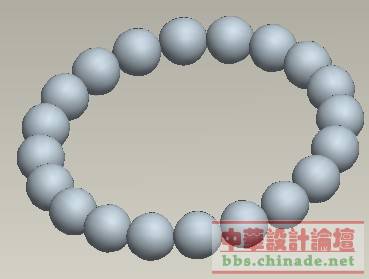

效果图：

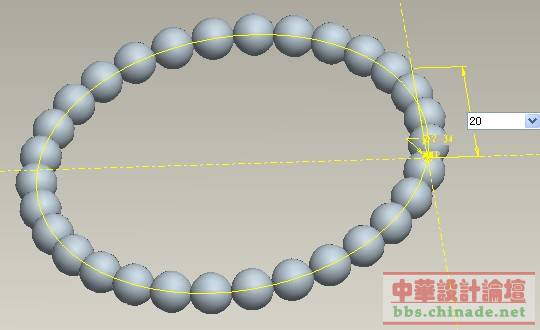

修改球的个数为20：

需要说明一下，用这种方法做出来的球，实际上是弯曲了的球。
但球的个数足够多时，肉眼是看不出来滴

最后祝大家五·一快乐！

soulian.prt.rar (26.99 KB, 下载次数: 66)

longlonglong · 发表于 2008-5-1 13:57:04

沙发！

likebing · 发表于 2008-5-1 14:00:43

五一的好教程

pengxanglong · 发表于 2008-5-2 07:29:33

精彩,让我们大开眼,

[ 本帖最后由 pengxanglong 于 2008-5-2 08:38 编辑 ]

暗香楹袖 · 发表于 2008-5-2 11:49:19

太牛了,学习~~~~~~~!
