[转载教程] 模具设计~九種拆面技巧

中华模具设计

发表于 2008-4-23 21:47:21 | 显示全部楼层 |阅读模式

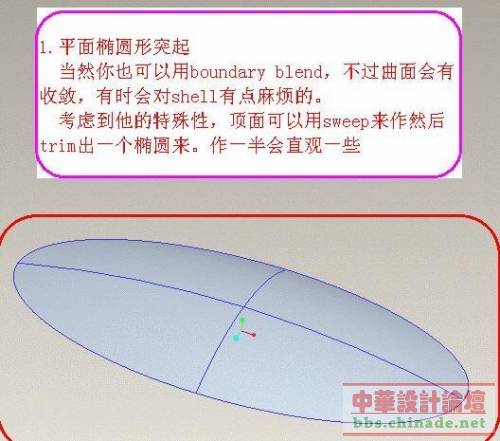

第一种：扫描的运用

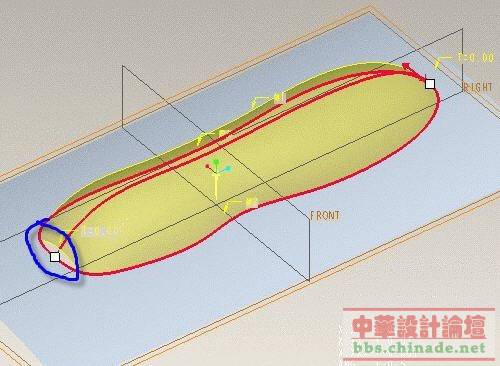

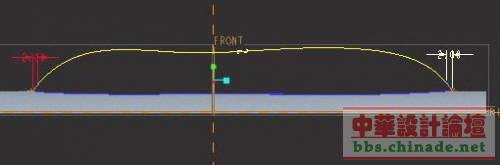

选扫描轨迹

扫描后延伸两端

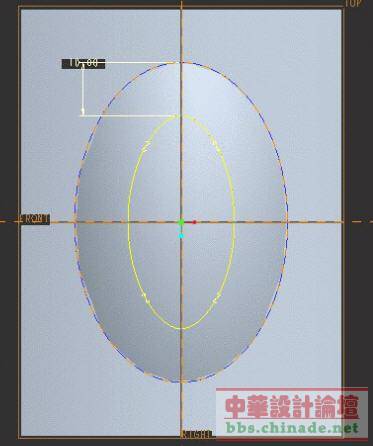

曲面剪切

[ 本帖最后由中华模具设计于 2008-4-23 22:44 编辑 ]

回复

使用道具举报

中华模具设计

楼主| 发表于 2008-4-23 21:51:18 | 显示全部楼层

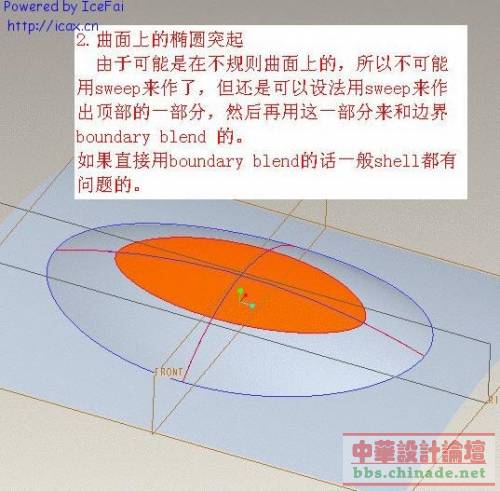

第二种：扫描与混合曲面的运用

第二种：扫描与混合曲面的运用

类似地，先用扫描

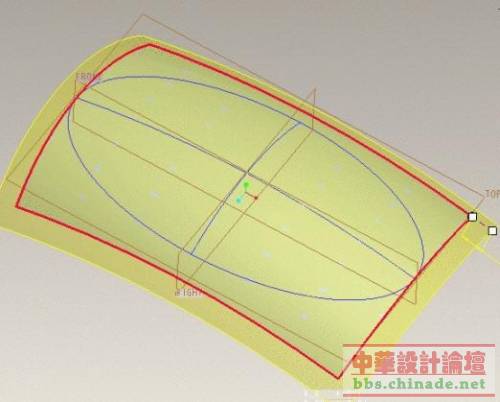

剪切曲面

最后用混合边界

回复支持反对

使用道具举报

中华模具设计

楼主| 发表于 2008-4-23 21:55:54 | 显示全部楼层

第三种：旋转曲面与混合曲面的运用

第三种：旋转曲面与混合曲面的运用

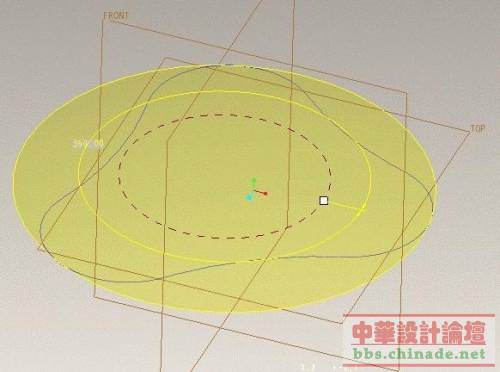

先旋转一曲面

剪切，取近似曲面

利用混合曲面进行补面

回复支持反对

使用道具举报

中华模具设计

楼主| 发表于 2008-4-23 22:02:32 | 显示全部楼层

第四种：VSS+混合

第四种：VSS+混合

先将曲线两端各切去一上段

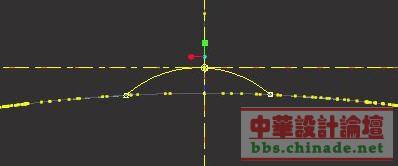

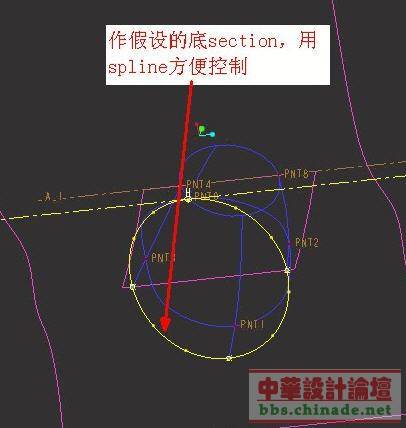

截面

VSS

结果

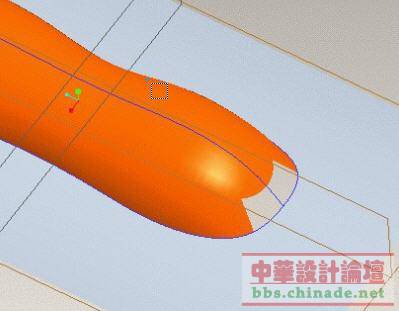

剪切(拆面)

为下一步补面创造条件

回复支持反对

使用道具举报

中华模具设计

楼主| 发表于 2008-4-23 22:03:48 | 显示全部楼层

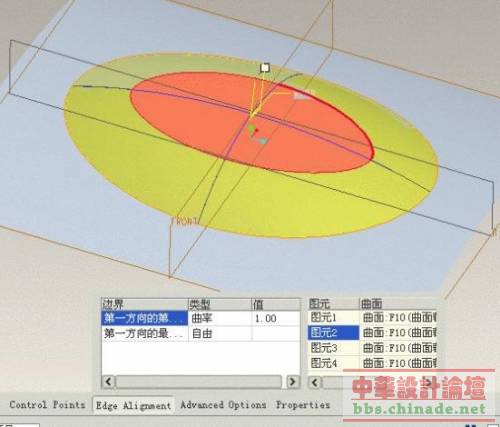

用style进行补面

回复支持反对

使用道具举报

发表于 2008-4-23 22:18:40 | 显示全部楼层

好，曲面这方面很难学，但又很重要，所以会好好学的，谢谢楼主！！！收下了！！！！！

回复支持反对

使用道具举报

中华模具设计

楼主| 发表于 2008-4-23 22:18:55 | 显示全部楼层

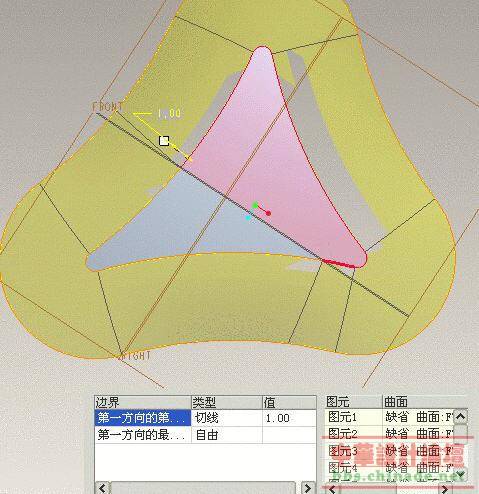

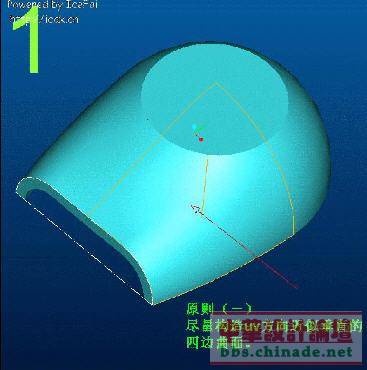

第五种：典型的五边面的拆面方法

第五种：典型的五边面的拆面方法

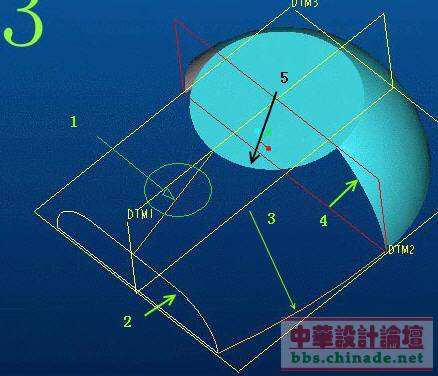

假定条件

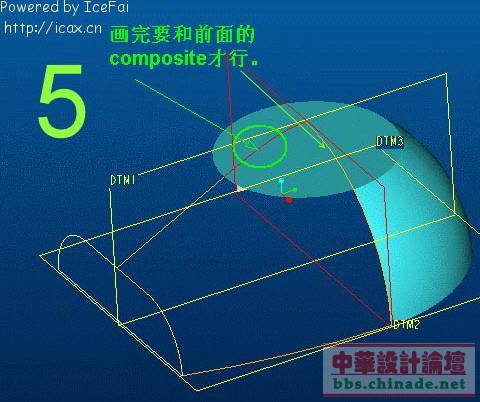

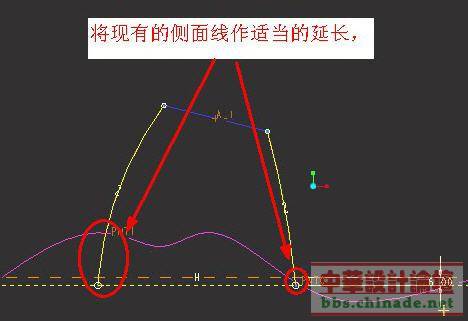

延长并复合这两边，目的是五边转四边!

这里用的是sytle，觉得用混合曲面也一样

再剪切出四边面

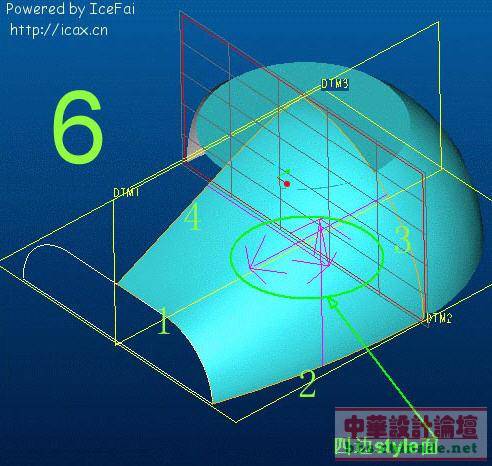

同样用style

回复支持反对

使用道具举报

中华模具设计

楼主| 发表于 2008-4-23 22:25:11 | 显示全部楼层

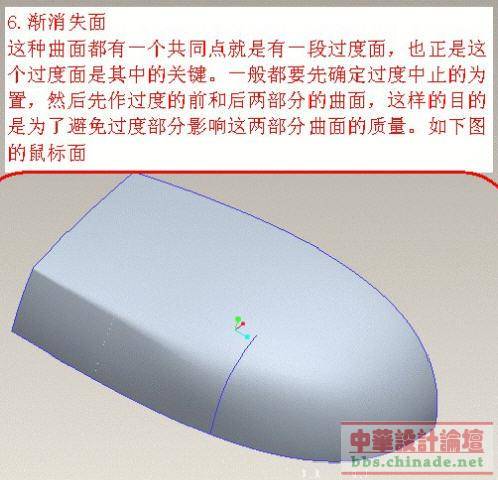

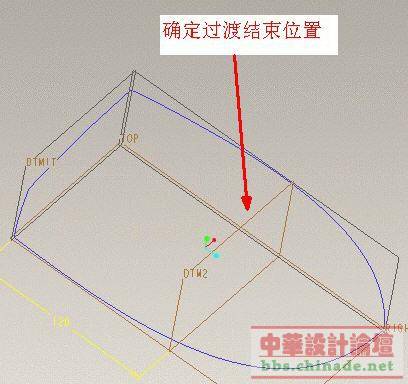

第六种：渐消失面

第六种：渐消失面

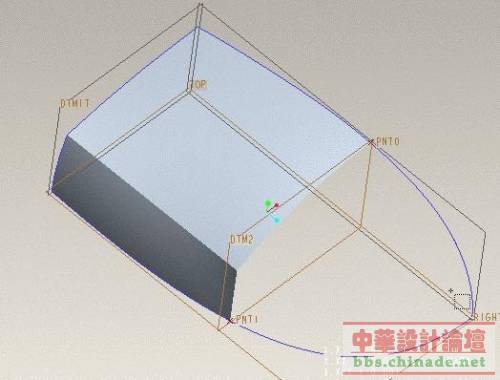

再做

剪切曲面，并利用倒圆角

为下一步创造条件

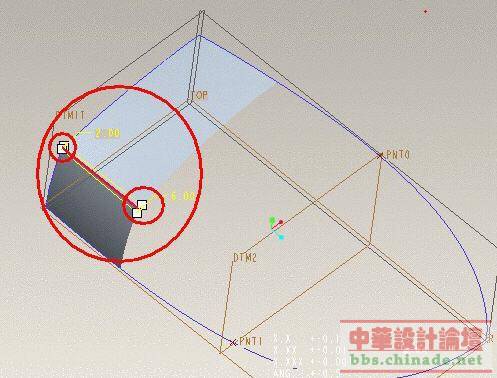

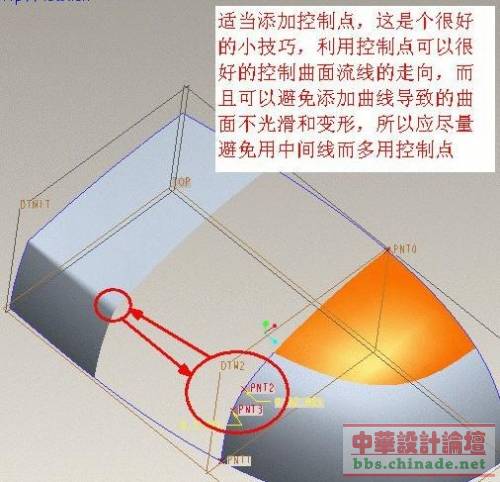

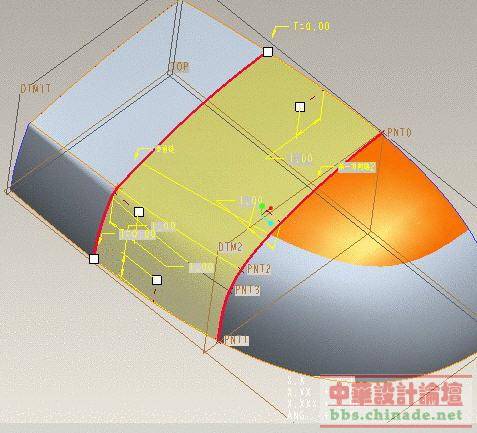

做基准点

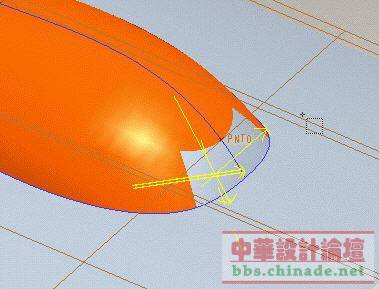

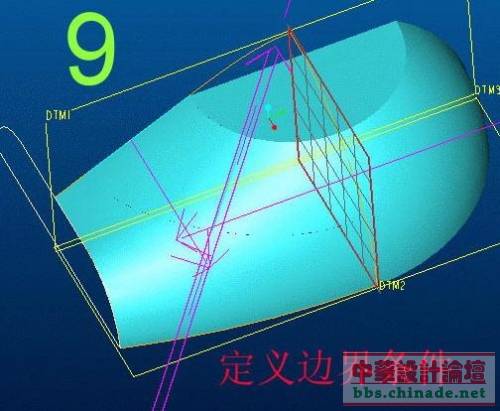

混合曲面并设定控制点

回复支持反对

使用道具举报

中华模具设计

楼主| 发表于 2008-4-23 22:29:01 | 显示全部楼层

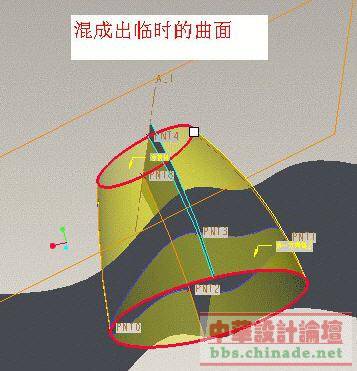

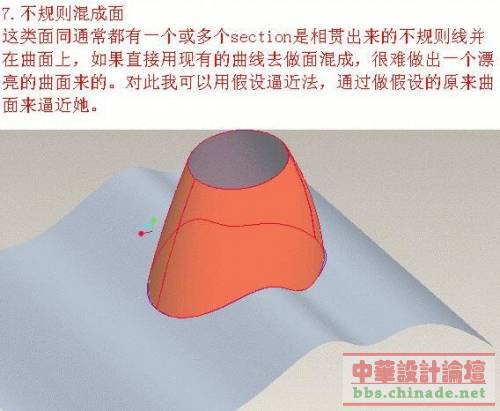

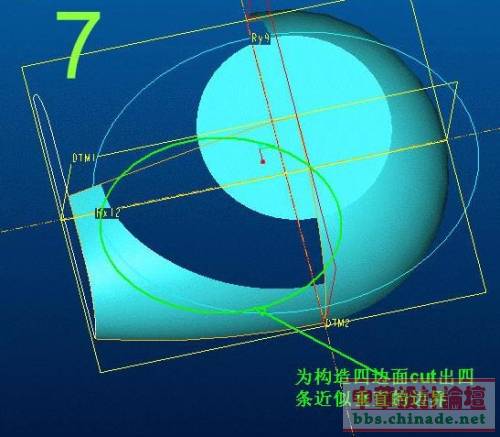

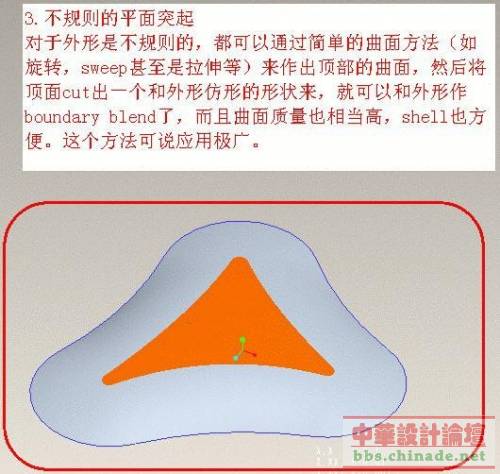

第七种：不规则混成面

第七种：不规则混成面

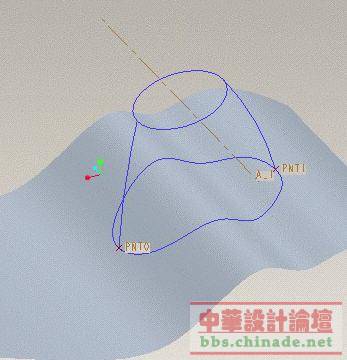

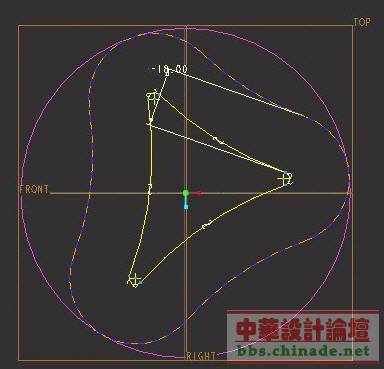

假这条件

回复支持反对

使用道具举报

中华模具设计

楼主| 发表于 2008-4-23 22:34:42 | 显示全部楼层

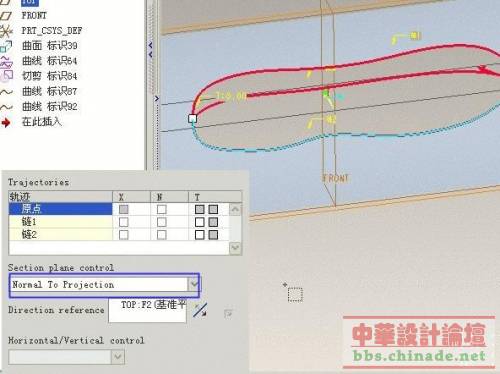

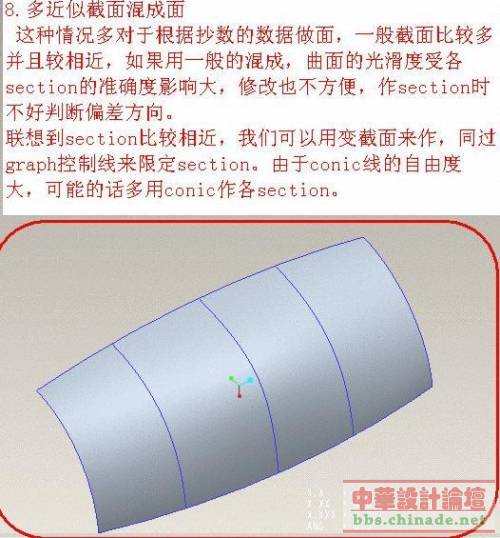

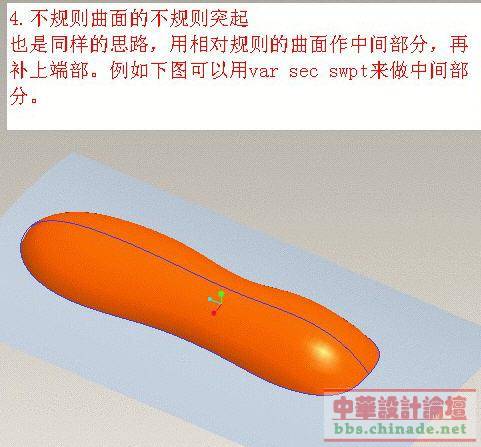

第八种：多近似截面混成面

第八种：多近似截面混成面

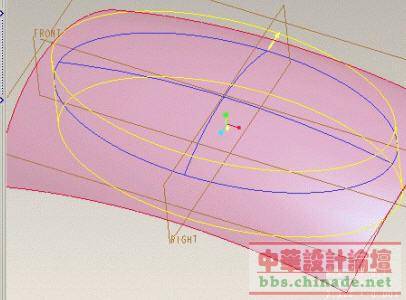

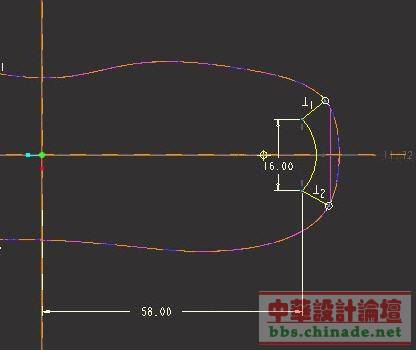

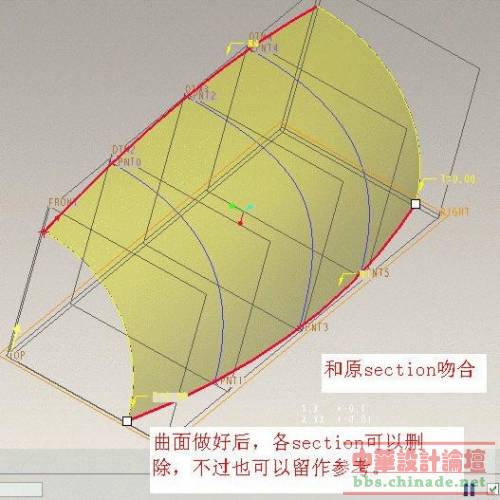

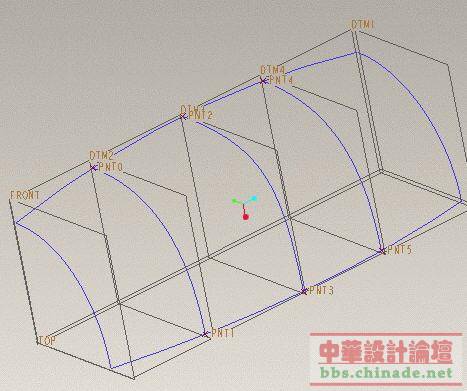

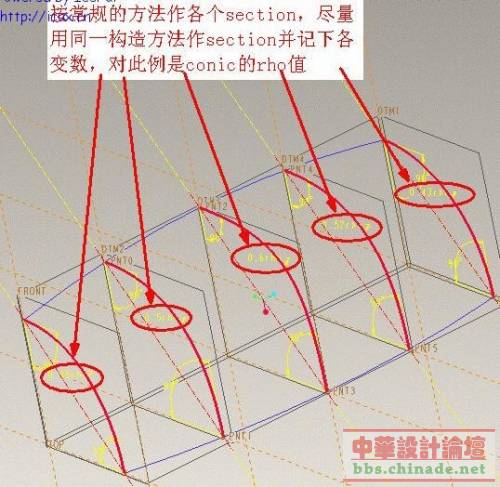

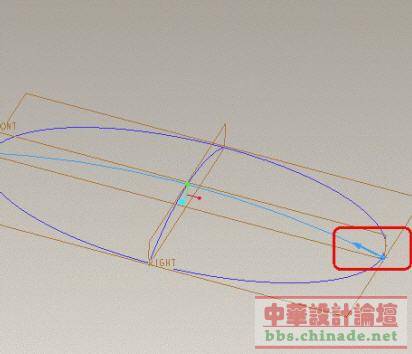

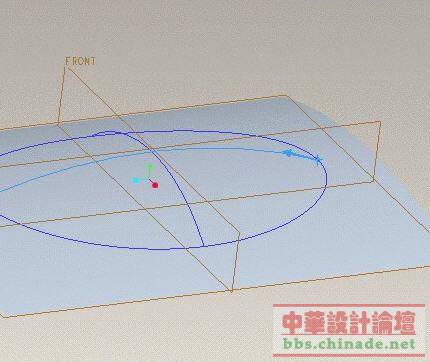

给定线框

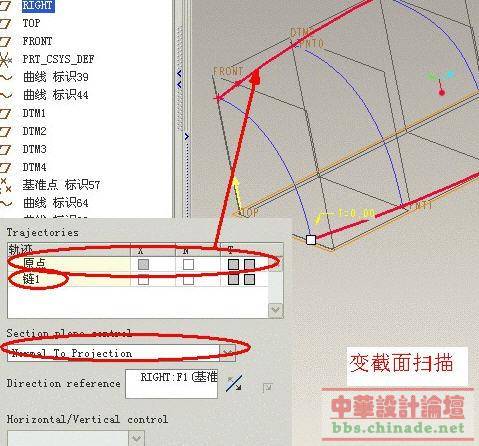

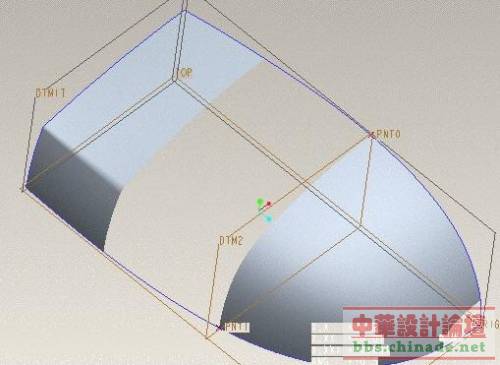

vss

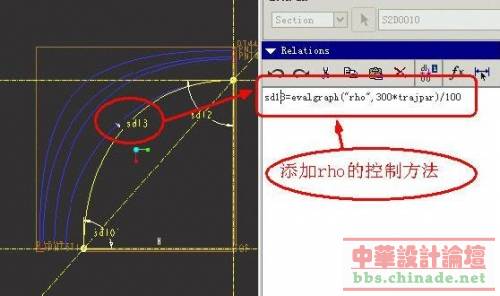

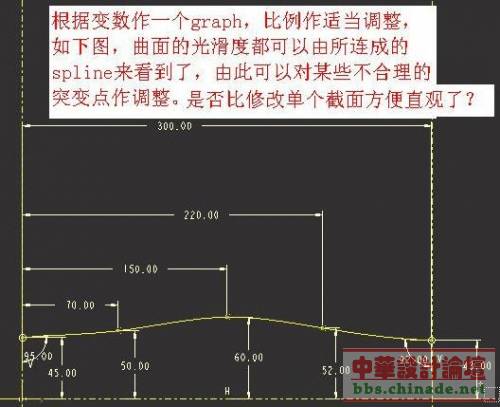

加关系式

回复支持反对

使用道具举报
