设置好tol_display=yes后出现的问题

samohu

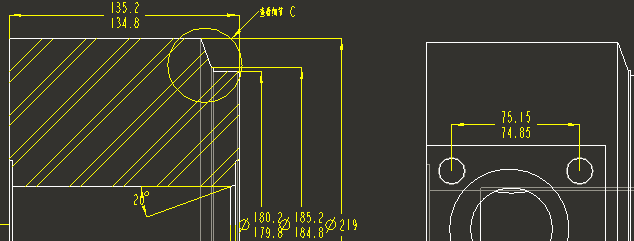

当我在工程图中设置好tol_display=yes后,发现工程图的所有尺寸都变成了带有公差的尺寸.请问,是不是得要一个一个去通过尺寸的属性去修改回来.有没有什么好的方法

lhmp

关于这些很多资料的,你去找找:handshak
系统默认的工程图尺寸公差显示模式"tol_mode"为极限公差"limits",即当用户在工程图中启动配置文件中的公差显示模式"tol_display"为"yes"后,所有的尺寸均会加上极限公差,导致不需要公差的尺寸也加上了公差,需要用户再逐一编辑为基本尺寸,极大地增加了用户的工作量.
      因此需要将系统默认的工程图尺寸公差显示模式"tol_mode"设置为基本尺寸"nominal",即当用户在工程图中启动配置文件中的公差显示模式"tol_display"为"yes"后,所有的尺寸仍然显示基本尺寸,而需要显示公差的尺寸用户可以临时编辑其属性,加上公差即可,需要注意的是此项工作必须在3D造型前设置才能生效!!!


人在网吧,不知道对不,

[ 本帖最后由 lhmp 于 2008-4-20 19:14 编辑 ]
