[原创教程] trajpar_of_pnt使用方法

  [复制链接]
发表于 2008-4-20 11:45:49 | 显示全部楼层 |阅读模式

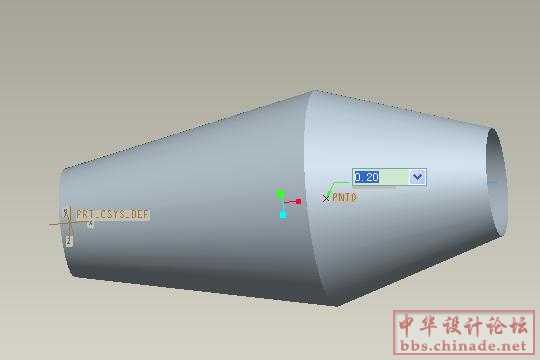

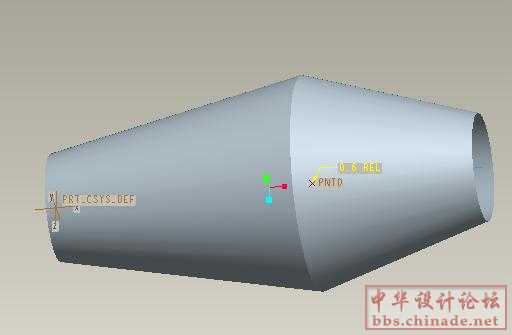

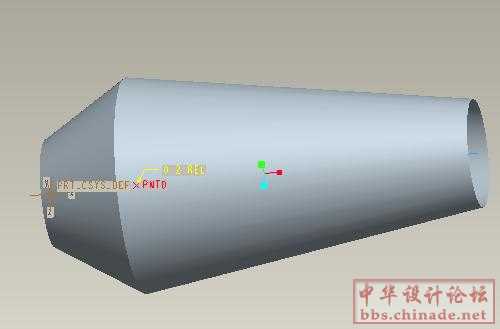

比如要做出如下的要求的面,我们可以使用trajpar_of_pnt函数来实现!

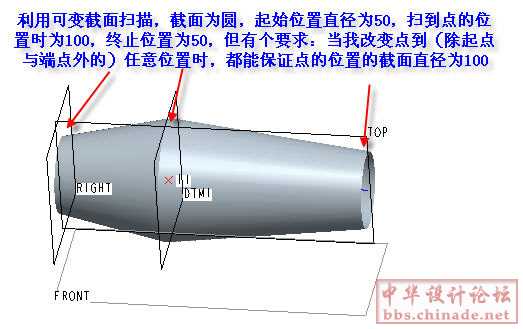

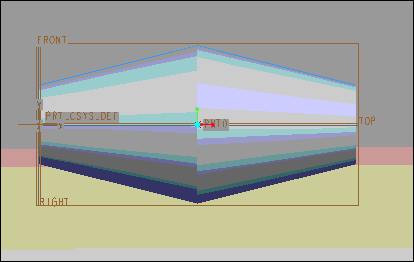

要求:利用VSS扫出如图所示的曲面,但要求两端截面圆直径为50,在点的位置截面直径为100

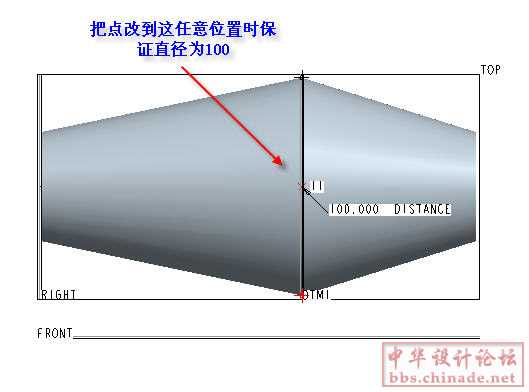

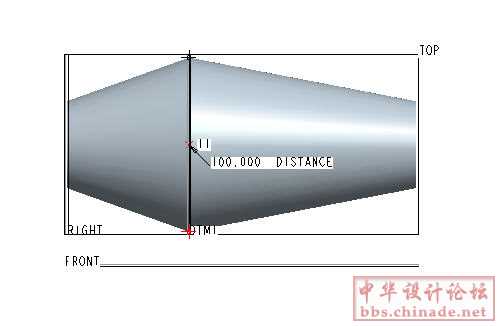

   注意:在任意改变点的位置时,能保证点位置的截面为直径100

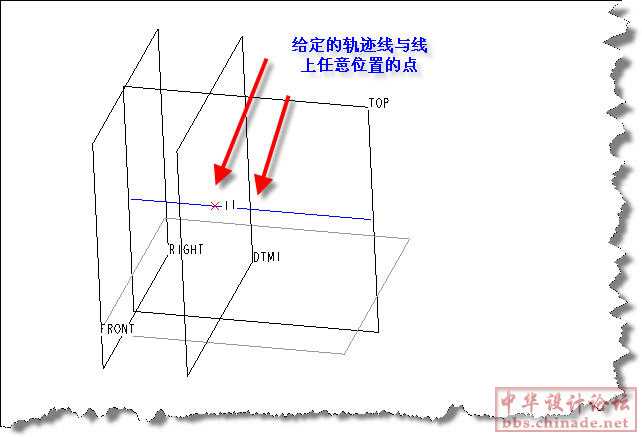

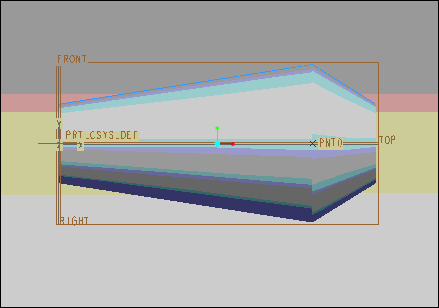

我这里画的轨迹线是条直线,所以方法比较多.现介绍一种通关的方法:适用不同曲线.

基本的要求如下图:










教程:

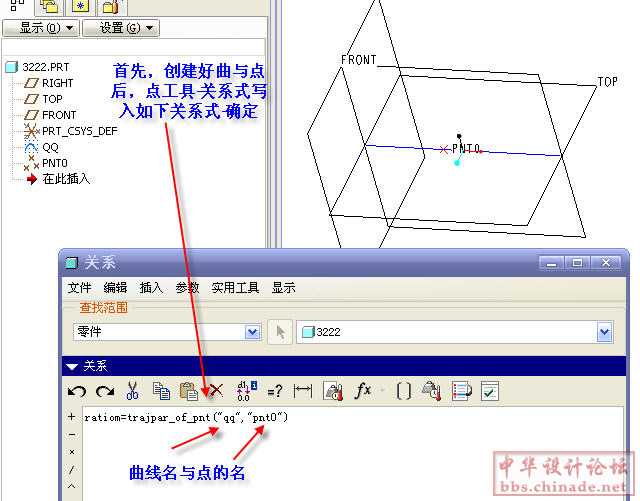

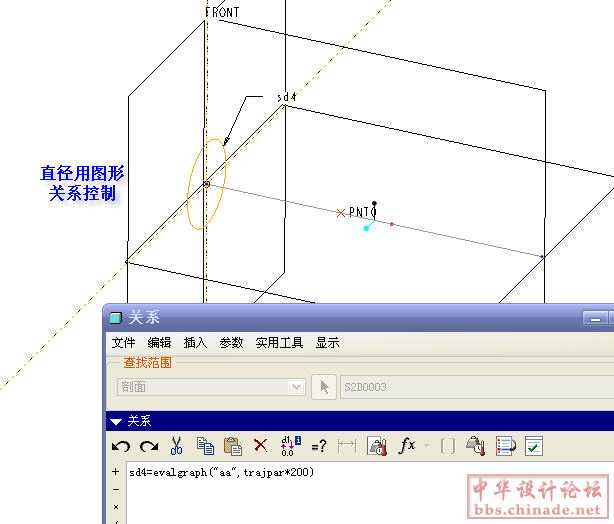

trajpar_of_pnt为复合曲线轨道函数

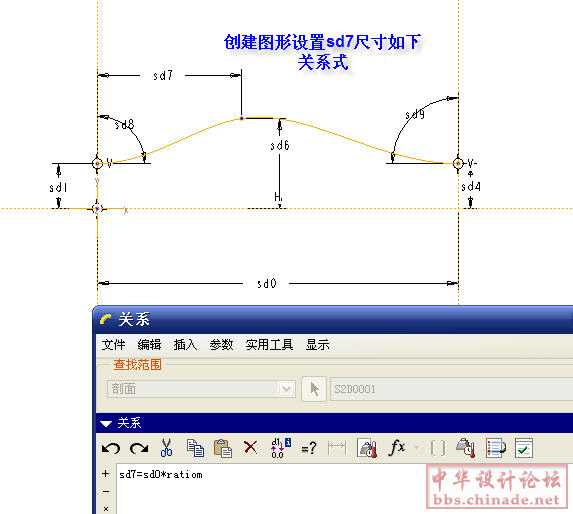

ratiom=trajpart_of_pnt("曲线名","点的名称")此函数返回点在曲线上的比率值0-1之间的值





[ 本帖最后由 自在王 于 2008-4-21 08:00 编辑 ]

zzw.prt.rar

21.55 KB, 下载次数: 66, 下载积分: 华币 -1

曲线与点文件3.0版本

z.prt.rar

50.61 KB, 下载次数: 17, 下载积分: 华币 -1

售价: 3 金币  [记录]

4.0版本,不会的打劫一下

评分

1

查看全部评分

发表于 2008-4-20 11:56:20 | 显示全部楼层
来支持下
发表于 2008-4-20 11:56:28 | 显示全部楼层
   vss
发表于 2008-4-20 12:06:07 | 显示全部楼层
出来的形状要和楼主一样吗?
发表于 2008-4-20 12:42:51 | 显示全部楼层
这样也行??
发表于 2008-4-20 13:10:35 | 显示全部楼层
我做了一个.

[ 本帖最后由 pengxanglong 于 2008-4-20 13:14 编辑 ]

23.prt.rar

48.6 KB, 阅读权限: 150, 下载次数: 3, 下载积分: 华币 -1

发表于 2008-4-20 13:13:21 | 显示全部楼层
原来这么简单用了2种方法

[ 本帖最后由 眼过无痕 于 2008-4-20 13:26 编辑 ]

1111.prt.rar

28.14 KB, 阅读权限: 100, 下载次数: 4, 下载积分: 华币 -1

3222.prt.rar

28.17 KB, 阅读权限: 100, 下载次数: 4, 下载积分: 华币 -1

评分

1

查看全部评分

发表于 2008-4-20 13:32:49 | 显示全部楼层
发表于 2008-4-20 13:46:29 | 显示全部楼层

gif的问题

我做gif 图怎么失真很大呢?
望高手指点,谢谢
发表于 2008-4-20 14:43:01 | 显示全部楼层
这个涵数没有用过!不过其他的方法又不符合题意
