水晶球\钻石的简单扫描建模------附PRT下载

老段 · 发表于 2008-4-18 12:06:06

这实际上是属于创意扫描的范畴,不过既然有人提出来了,干脆单独做个教程吧,希望大家能从中受到启发继续做题.此题看起来难实际用两个简单扫描就做出来了.
原题地址：
水晶球的画法已结束教程已出http://bbs.chinade.cc/thread-46472-1-1.html


第一个扫描:点击----插入-----扫描-----升出顶

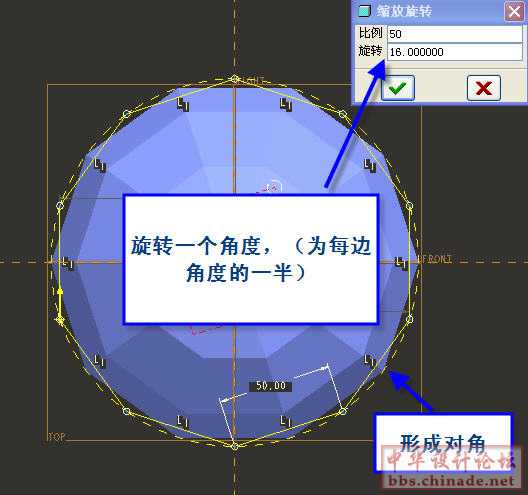

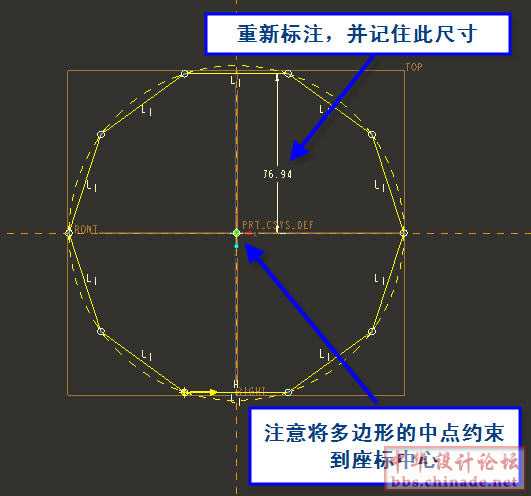

草绘第一个扫描的规迹(多边形可由调色板调出)

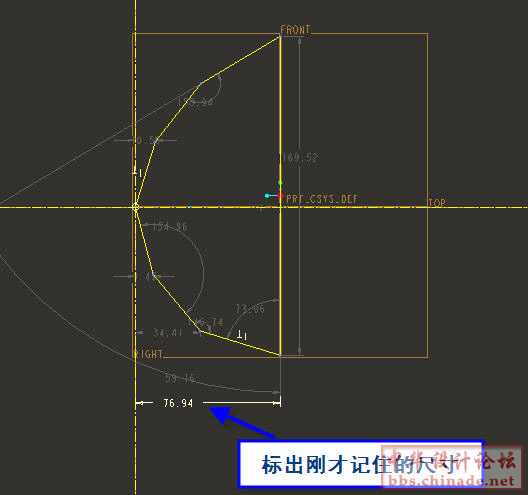

画第一个扫描的截面

第二个扫描:点击---插入----扫描-----切口
画第二个扫描的规迹线．注意要和第一次的扫描规迹线同心

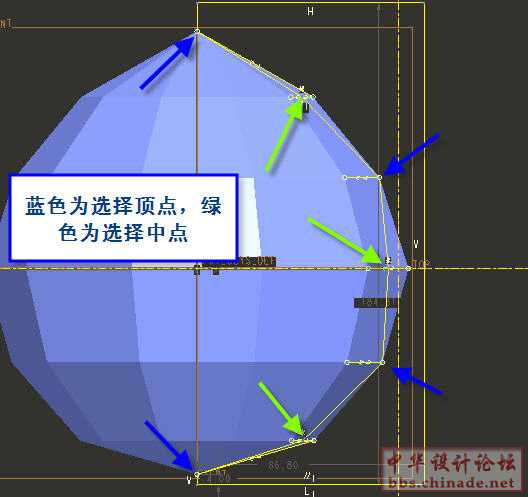

画第二个扫描的截面

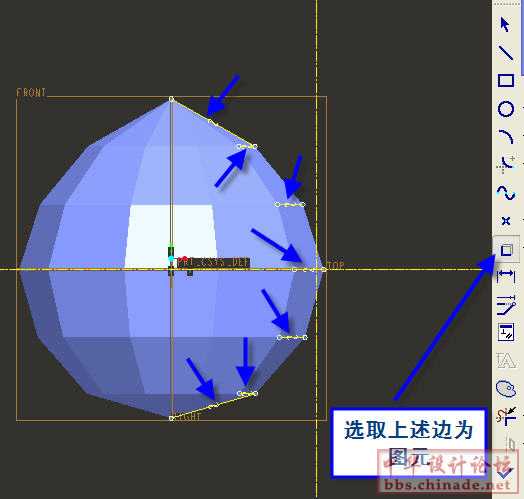

选取边

画截面

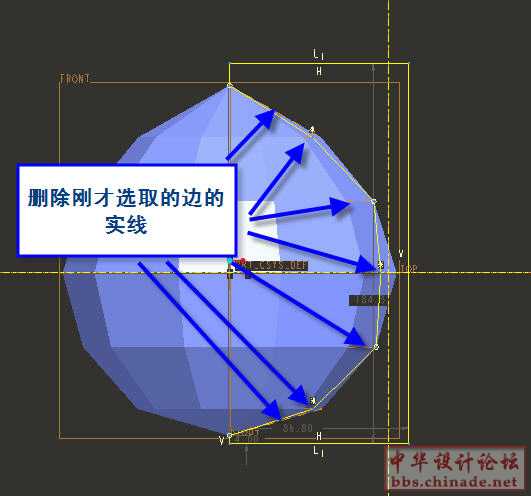

删除画中所示的实线，保留参参照

完成！

[ 本帖最后由 djg1953 于 2008-4-18 13:32 编辑 ]

老段 · 发表于 2008-4-18 12:07:02

下图是以前荧火虫出的钻石的题目，创建方法同上

附上以上两个零件的ＰＲＴ供大家参考

[ 本帖最后由 djg1953 于 2008-4-18 12:10 编辑 ]

likebing · 发表于 2008-4-18 12:39:03

多謝老大了

惠州表业 · 发表于 2008-4-18 12:40:34

djg1953的创意思维能力非常丰富

落叶秋天 · 发表于 2008-4-18 12:46:09

谢谢IQ博士出此教程~偶学习了~

[ 本帖最后由 530400784 于 2008-4-18 12:47 编辑 ]

zwz1991 · 发表于 2008-4-18 13:02:03

谢谢，学习学习

tangq · 发表于 2008-4-18 13:06:58

谢谢IQ博士

中华无泪 · 发表于 2008-4-18 13:07:15

谢谢版大...又学到东西了.

versace.诺 · 发表于 2008-4-18 13:15:53

高``搞了半天原来是那尺寸我没记``汗``

飞龙 · 发表于 2008-4-18 13:42:26

好题目,好教程,我支持!
