工程题送分题:夹心.+3.结束

[复制链接]
发表于 2008-4-11 22:57:59 | 显示全部楼层 |阅读模式
热烈希望本版块能够兴隆发达,更希望更多的人支持我们的工程图版块..

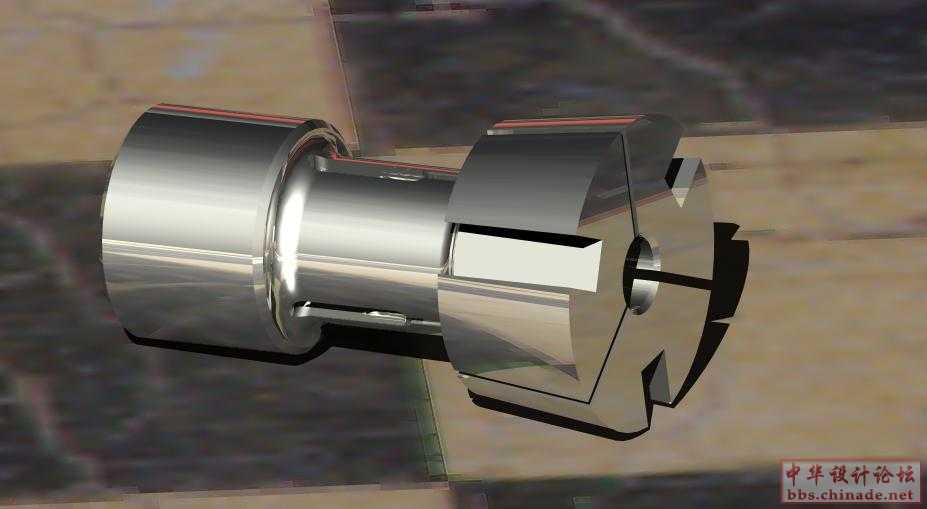

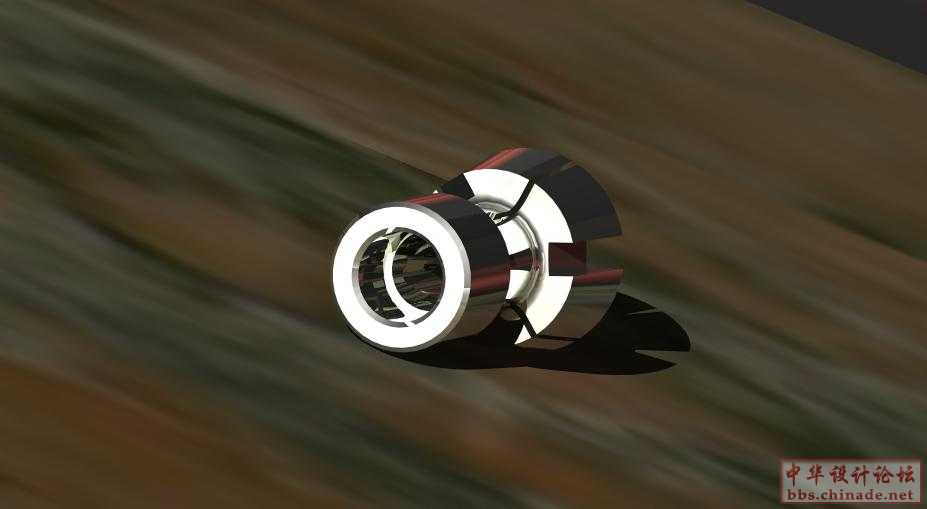

要求:根据模型出一份可以拿出加工的工程图.

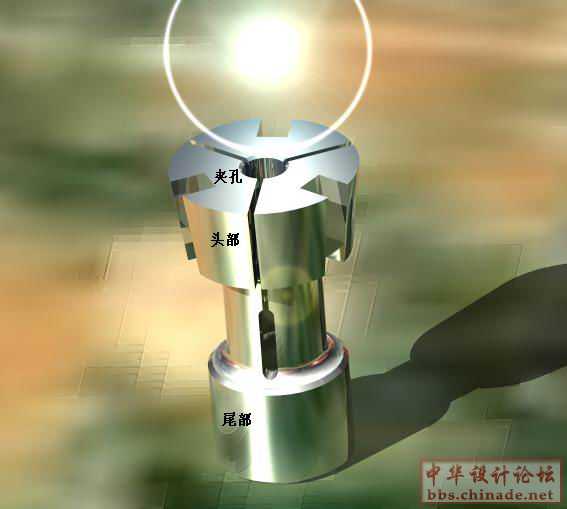

       夹心技术要求:1.3处键槽的等分累积误差不得大于0.03mm,2.夹心头部与尾部圆度误差不得大于0.005,且同心误差不得超过0.01.3.尾部与夹孔同心误差不得大于0.005.尾部与夹孔圆柱度误差为0.01.4.头部锥度正负15分..5.粗糙度要求:头部0.8.尾部与夹孔为0.4(请大家根据粗糙度来定偏差).6.热处理要求:头部锥体HRC55-60,其余33-38.

PS。设密码PM给我。谢谢支持

[ 本帖最后由 中华无泪 于 2008-5-4 12:46 编辑 ]

xiaxin.rar

34.5 KB, 下载次数: 24, 下载积分: 华币 -1

评分

1

查看全部评分

发表于 2008-4-11 23:08:42 | 显示全部楼层
非常支持新版主的题目
发表于 2008-4-12 00:14:26 | 显示全部楼层
谢谢分享,支持新版主了....
发表于 2008-4-12 07:36:50 | 显示全部楼层
看似简单,其实很难的题目。虽然是基础知识,但是要真正能完全表示清楚的呵呵,
是什么材料??
发表于 2008-4-12 07:40:33 | 显示全部楼层
俺来支持版主
发表于 2008-4-12 07:55:01 | 显示全部楼层
图片看着真实漂亮呀.
发表于 2008-4-12 08:00:37 | 显示全部楼层
星泪,偶来晚啦`
发表于 2008-4-12 08:17:34 | 显示全部楼层
支持支持```

下来学习学习了```
发表于 2008-4-12 08:17:46 | 显示全部楼层
支持PROE工程图版块,大家积极参与练习做题!
发表于 2008-4-12 10:39:42 | 显示全部楼层
我决定要学工程图,赚点yb
