稍微提高难度的构面题目教程二▲

中华秀剑 · 发表于 2008-4-11 19:34:12

本帖最后由彼岸花于 2010-4-7 23:46 编辑

这道题目做的人很多，谢谢你们的支持，从你们的做题中看到了你们的热情和活力，不过这道题目没有几个真正做好了，不过有些人的构思还是非常特别的，有些人的VSS用得很熟练！
原题目地址： http://bbs.chinade.cc/thread-46097-1-1.html

wusong大哥的做法应该是常用的一种方法，虽然步骤多了一些，但做出来的效果很理想，已经公布教程：http://bbs.chinade.cc/thread-46760-1-1.html

下面我再来公布另外一种构面的方法吧，请大家跟帖讨论，如果还有不同的方法，欢迎开新帖公布你的做法！

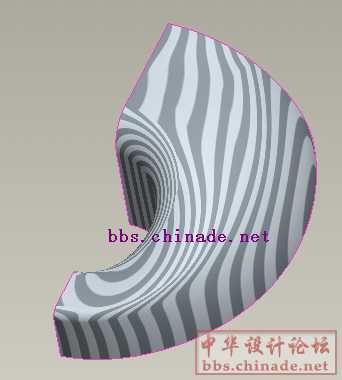

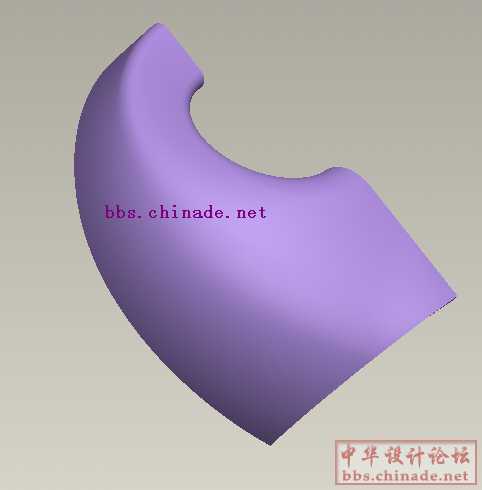

先给大家看一下做好之后的整体效果：

中华秀剑 · 发表于 2008-4-11 19:34:53

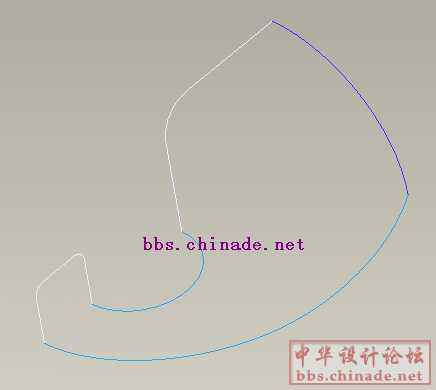

题目提供的线架构，如下图：

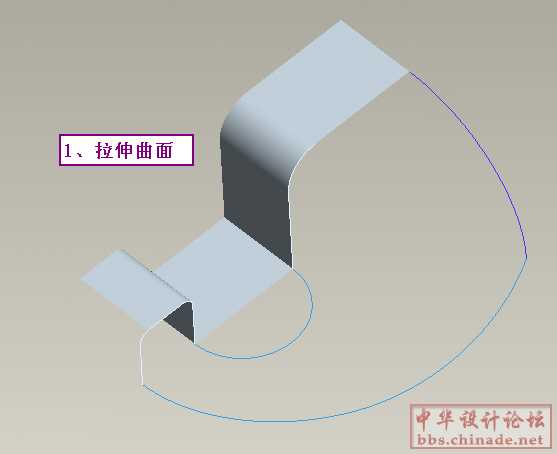

1、拉伸曲面

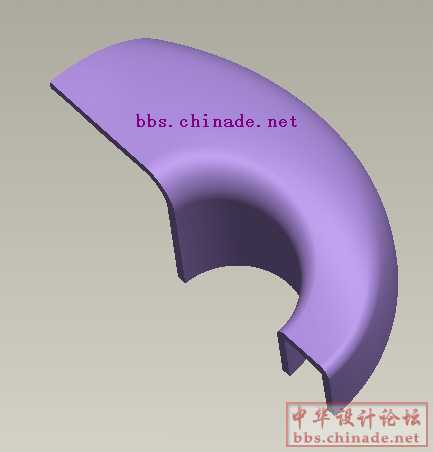

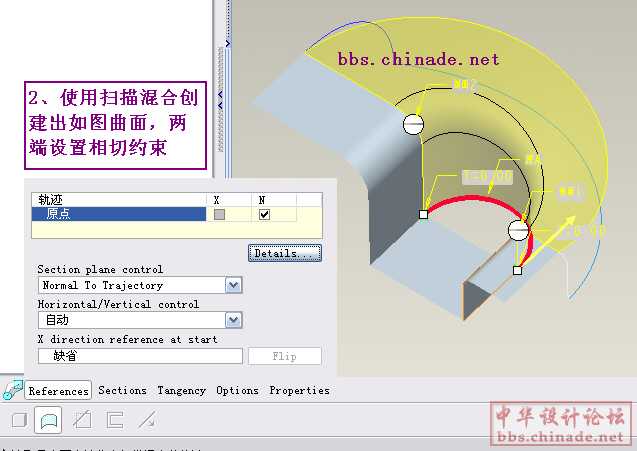

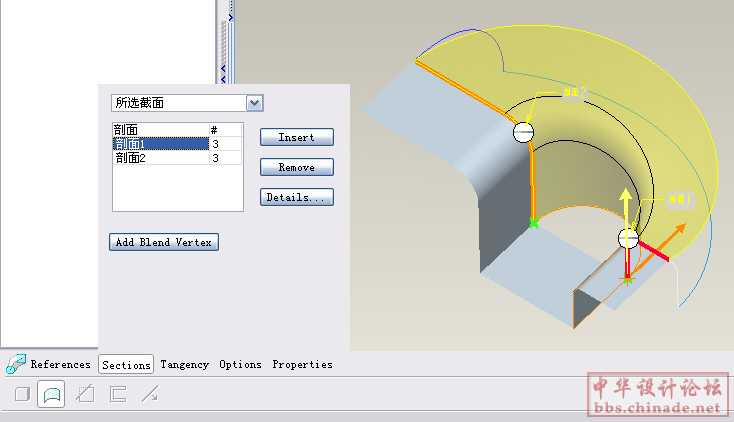

2、使用扫描混合创建出如图曲面，两端设置相切约束

[ 本帖最后由中华秀剑于 2008-4-11 19:37 编辑 ]

中华秀剑 · 发表于 2008-4-11 19:35:12

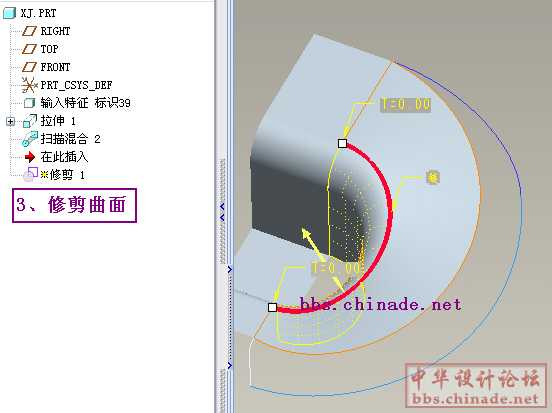

3、修剪曲面

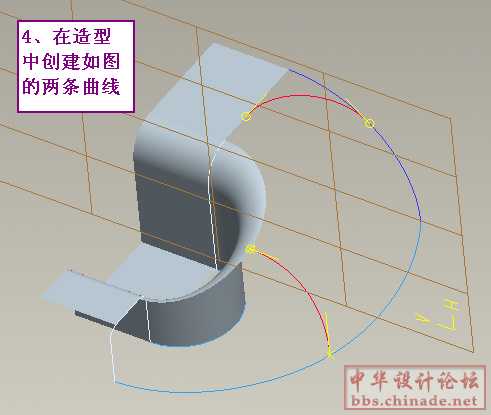

4、在造型中创建如图的两条曲线

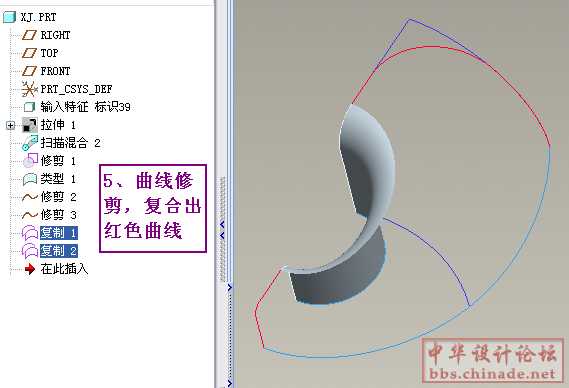

5、曲线修剪，复合出红色曲线

[ 本帖最后由中华秀剑于 2008-4-11 19:38 编辑 ]

中华秀剑 · 发表于 2008-4-11 19:41:15

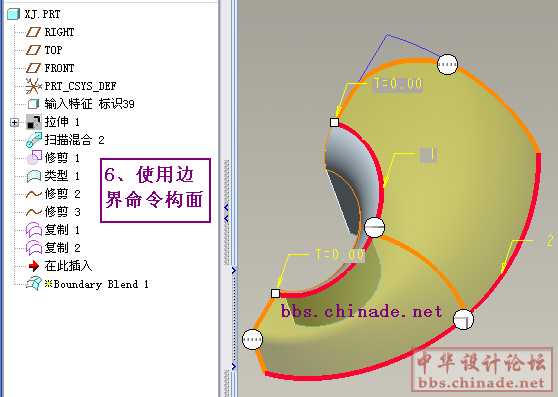

6、使用边界命令构面

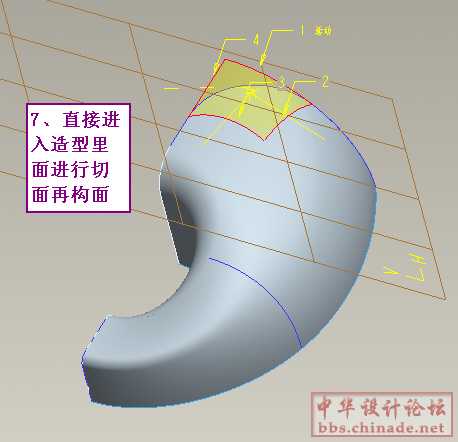

7、直接进入造型里面进行切面再构面

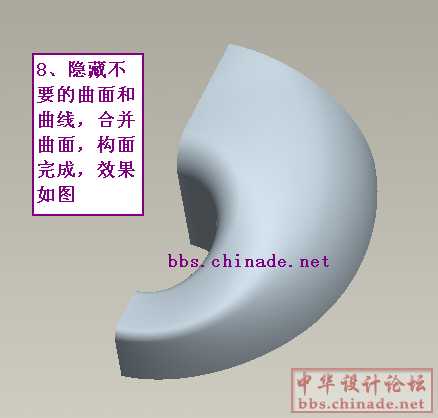

8、隐藏不要的曲面和曲线，合并曲面，构面完成，效果见下图

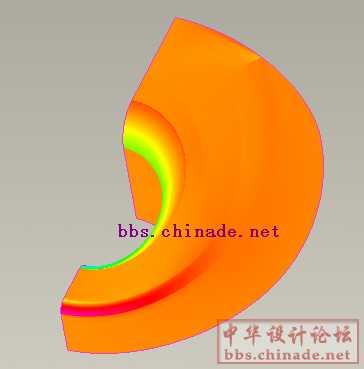

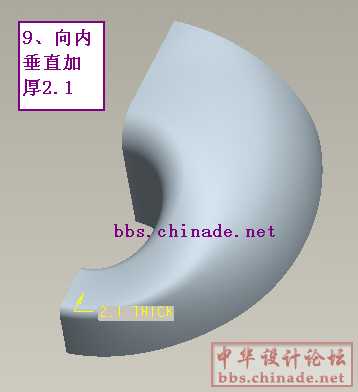

9、向内垂直加厚2.1
