培面线怎么搞

张顺 · 发表于 2008-4-10 15:57:02

在PRO/E工程图里怎么把培面线设置成网格线

张顺 · 发表于 2008-4-10 15:58:22

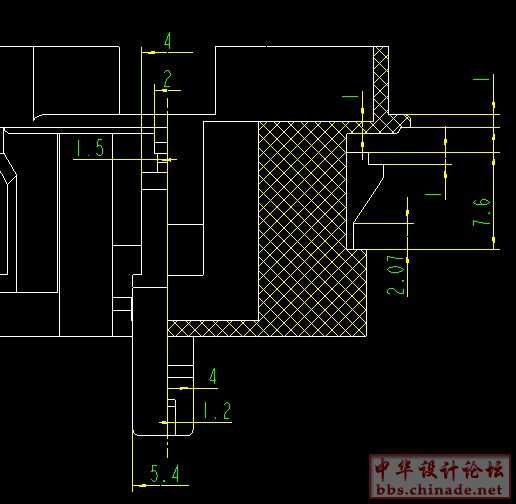

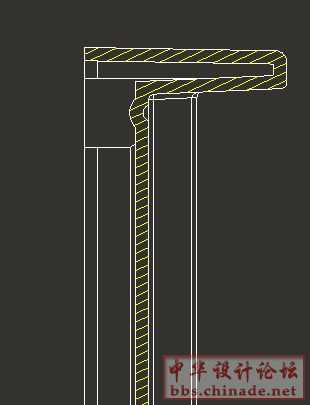

如下图1，设置成图2

中华秀剑 · 发表于 2008-4-10 16:43:45

这个不太清楚，帮你顶一下吧

qqs · 发表于 2008-4-10 16:50:54

不太懂,帮你顶一下.

chinanast · 发表于 2008-4-10 20:58:27

推荐星泪来解释怎么做。

中华无泪 · 发表于 2008-4-10 21:07:03

.............这种剖面线在我们日常设计中是经常用得到的..

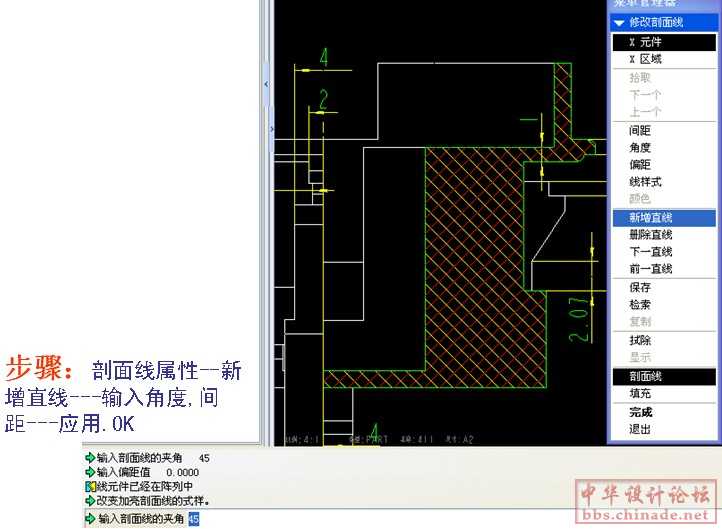

剖面线属性--新增直线---输入角度,间距---应用.OK~~~
要是再不明白.我可以发一个视频给你.

[ 本帖最后由星泪于 2008-4-10 21:31 编辑 ]

张顺 · 发表于 2008-4-10 21:11:37

谢谢！你能发个视频给我吗？

beyond5737 · 发表于 2008-4-11 00:35:03

楼上的图片已经很清楚就是在原有的基础上新增剖面线即可
