高手们．．HELP! 电话机外壳底座模具设计

sedim · 发表于 2008-4-8 15:27:25

　　

　　　各位高手们指点下小弟．我这个模具该怎么设计，它需要进行先抽芯后脱模，采用什么模架？什么结构好呢？
　　一．用两板半模，把斜导柱放在定模座板，滑块在定模板．用定距分型，先开定模座板．实现抽芯．再开分型面，脱模．
　　　　但我不知道滑块怎么样固定，侧孔与分型面距离又很小，，

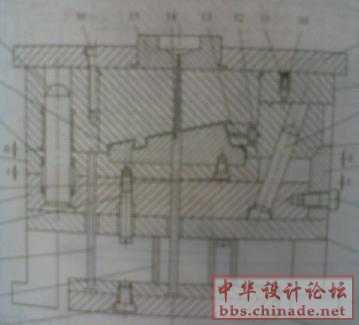

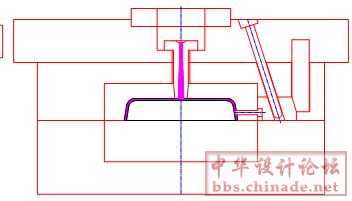

，　　　　　　　　　　　两板半模.jpg

　　　　　　　　　　　　

二．．采用大水口三板模．采用这种结构比较复杂，再做斜顶的话不好做，


sedim520_top_316.rar (59.19 KB, 下载次数: 36)

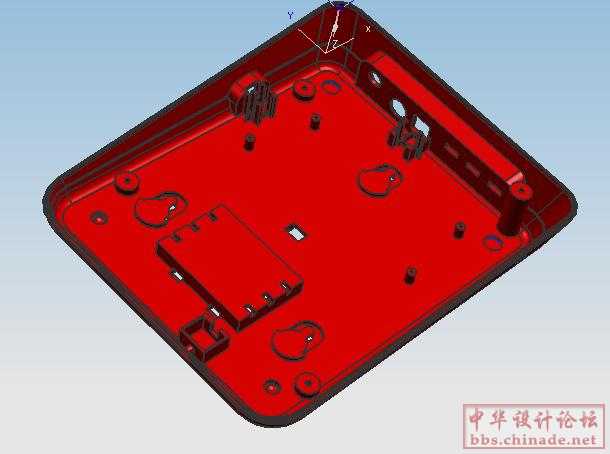

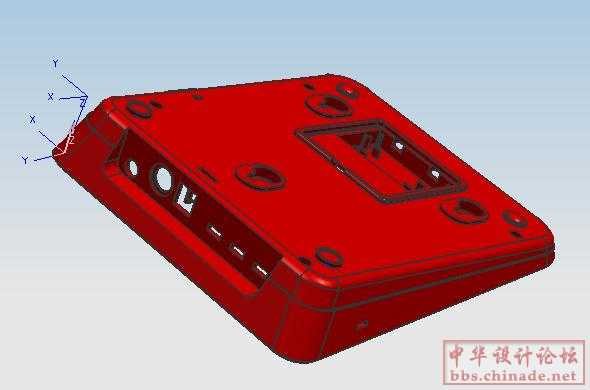

这是我已经分好模的UG图　，那位好心的高手帮我做下，拜托，小弟不胜感激．．．或者你有电话机外壳底座模具设计的有关资料也可　以发给我，
　　我的QQ．４０８８７０２００．
邮箱为：sedim@126.com


　　　　　　　　　　　　
　　　　　　　　　　　　

[ 本帖最后由 sedim 于 2008-4-8 15:36 编辑 ]

飞龙 · 发表于 2008-4-8 15:29:33

图片通过附件上传,请重新编辑你的帖子,另外要注意不要在论坛留QQ号或EMAIL地址,谢谢合作!

任我游nemo · 发表于 2008-4-8 17:13:07

常見的前模滑塊，方案一二均可考慮。

中华模具设计 · 发表于 2008-4-8 18:54:49

先支持你一下，记得要规范

没人H理解 · 发表于 2008-4-8 19:10:27

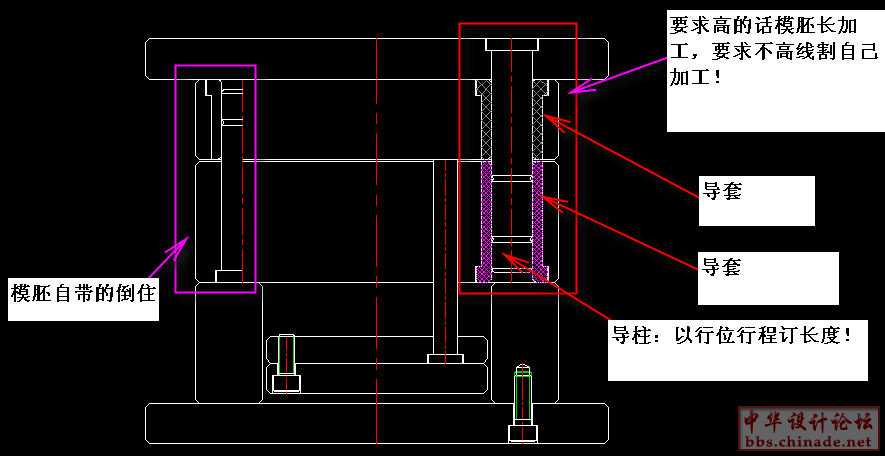

模胚样式!自己加工或者模胚厂加工!

没人H理解 · 发表于 2008-4-8 19:13:57

分型面太薄.起枕位!

没人H理解 · 发表于 2008-4-8 19:15:42

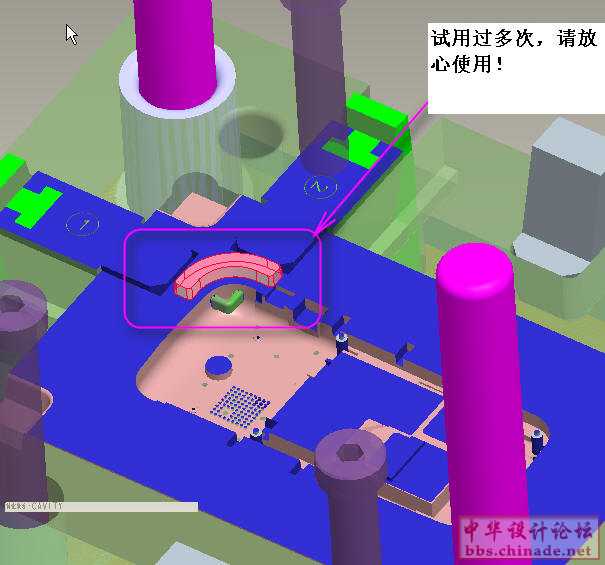

固定方式就更不在话下了,直接用后模出行为的方法(压块\ T巢)足已!

sedim · 发表于 2008-4-8 20:16:39

谢谢各位高手们，，还有什么更好的意见呢？

没人H理解 · 发表于 2008-4-8 20:31:30

这样了,还有问题吗?

martyrlan · 发表于 2009-4-14 15:13:02

学习了先
