工装结构设计讨论，经济实用者高分鼓励！截止日期4月15日

beyond5737 · 发表于 2008-4-5 23:04:44

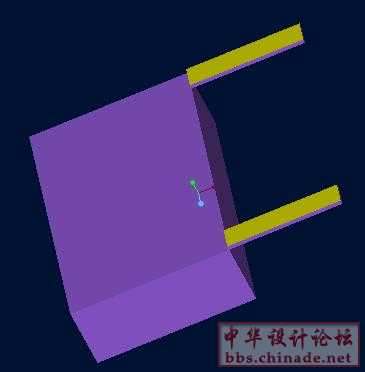

图中黄色部分需要折弯成和平面成30度的位置，哪位设计高手能设计出一个简捷而经济实惠的工件，并说明工件的加工方法！通过加工费用的高低，来评比设计的结果！
1、将工件PRT文件设置权限上传
2、需要考虑合理的加工性
3、需要考虑结构的合理性
4、并说明工件的材料及加工方法
满足以上条件的朋友，截止日期依据经济实用性排名！神秘大奖会送给大家

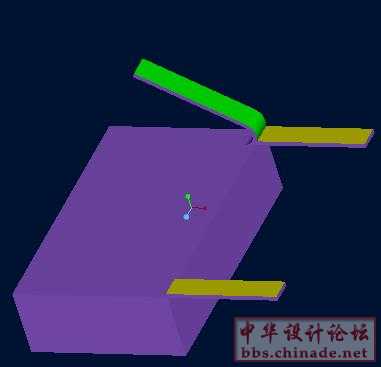

效果图如下图中绿色片黄色为初始状态绿色为示例角度位置

[ 本帖最后由 beyond5737 于 2008-4-5 23:29 编辑 ]

飞龙 · 发表于 2008-4-5 23:12:47

多上几个视图吧!

beyond5737 · 发表于 2008-4-5 23:33:13

不知道大家是否已经明白题目意思呵呵设计出来应该不错非PROE技术所能完成的吧

havenomoney · 发表于 2008-4-5 23:35:54

一点都不懂

beyond5737 · 发表于 2008-4-5 23:40:18

这样的题目完全考察的是机械结构的题，也许大家拆面，模具设计做得比较多，但是需要设计一些实用工具时难以下手！自动化产线分析一下，那些动作都是怎么完成的，也许对结构设计者有一定的帮助！

强仔 · 发表于 2008-4-6 09:36:38

幹嘛沒有討論的啊？？

阿飞 · 发表于 2008-4-6 11:14:04

这个好难呀，搞五金模的人一定会吧

wusong · 发表于 2008-4-6 12:58:23

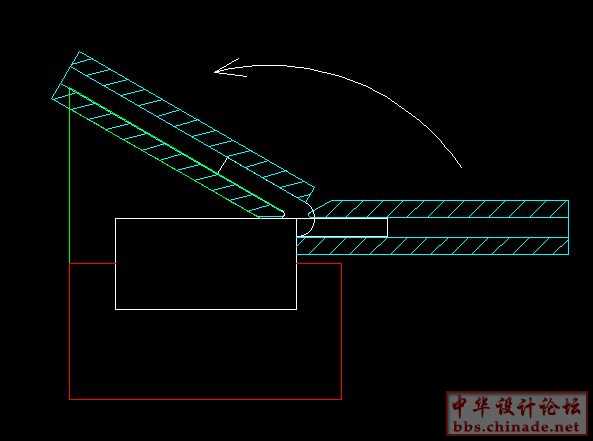

做一个简单的手工夹具.呵呵没有时间画,只有大致的构思.

上个简图吧,

[ 本帖最后由 wusong 于 2008-4-6 15:12 编辑 ]

张顺 · 发表于 2008-4-6 17:01:29

hahaha

liderty · 发表于 2008-4-7 11:32:31
