娃哈哈纯净水瓶----另一做法

[复制链接]
发表于 2008-4-3 22:37:25 | 显示全部楼层 |阅读模式
原题目地址:http://bbs.chinade.cc/thread-46136-1-1.html
惠州表业 已经出了教程,大家可以参考。
http://bbs.chinade.cc/thread-46311-1-1.html

下面是我的另一种做法,不当之处,请各位指正。


瓶的下半部相对来说比较容易做,论坛上也有许多类似教程,不再赘述。
此题的难点就在于上半部的半月形。
半月形凹陷在瓶的垂直方向上,中间底,两端高,可以看做正弦波动,关系式用sin函数即可实现;
在径向,中间深,两端浅,也可以看做正弦波动;但此波动有平整的时候,即在四个圆角的位置,表面光滑,用sin函数无法直接实现。

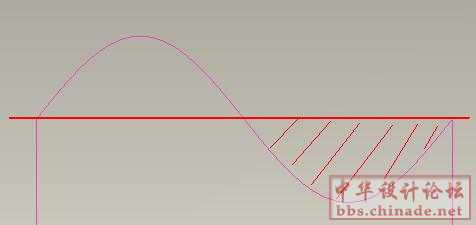

正弦函数按 0  1  0  -1  0 的规律变化,波形如图:
如果我们把波形小于0的部分截掉,保留大于0的上半部分,就可以让正弦波不会超出水平线的下方。
所幸,Pro/E提供 Max() 函数,可以让我们限制变量的最小值。
应用于题目,可以让半月形只有凹陷,不会凸出瓶的表面。
下面开始做题。

评分

1

查看全部评分

 楼主| 发表于 2008-4-3 22:38:29 | 显示全部楼层

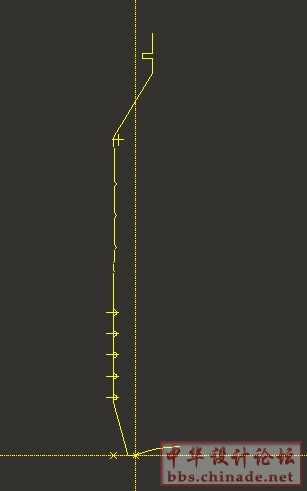

1.草绘轨迹
 楼主| 发表于 2008-4-3 22:39:16 | 显示全部楼层

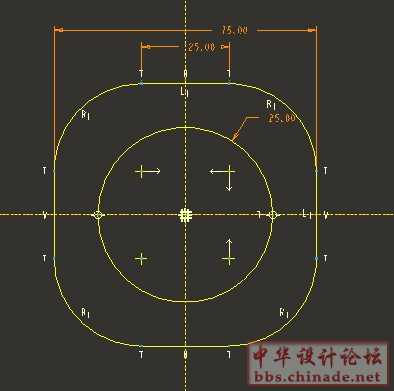

2.VSS,草绘截面(设置相关的约束)
 楼主| 发表于 2008-4-3 22:41:29 | 显示全部楼层

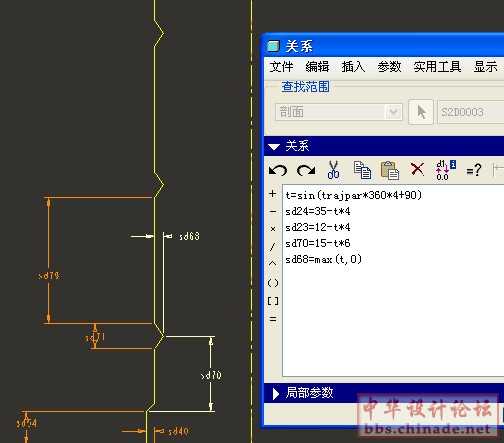

3.控制半月形的关系式

注意最下面的关系式,Max(t,0),控制sd68的值不能小于0,这样,半月形就不会凸出。
 楼主| 发表于 2008-4-3 22:42:30 | 显示全部楼层

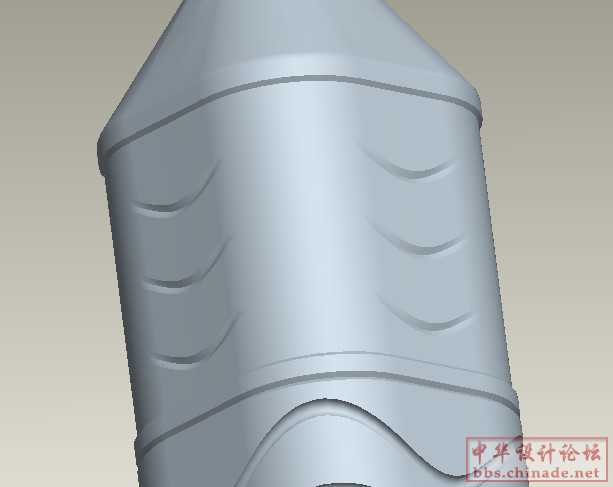

4.完成效果


Prt:
wahaha.prt.rar (60.55 KB, 下载次数: 154)
发表于 2008-4-3 22:49:04 | 显示全部楼层
这个做法简单扼要,漂亮!
发表于 2008-4-3 23:08:16 | 显示全部楼层
看下呵呵
发表于 2008-4-3 23:10:58 | 显示全部楼层
不错简单又快呵呵
发表于 2008-4-3 23:16:27 | 显示全部楼层
谢谢!!
发表于 2008-4-3 23:49:27 | 显示全部楼层
   谢谢
