两个方向都有弧度时,如何造型呢,帮???

wjt276 · 发表于 2008-4-3 09:52:36

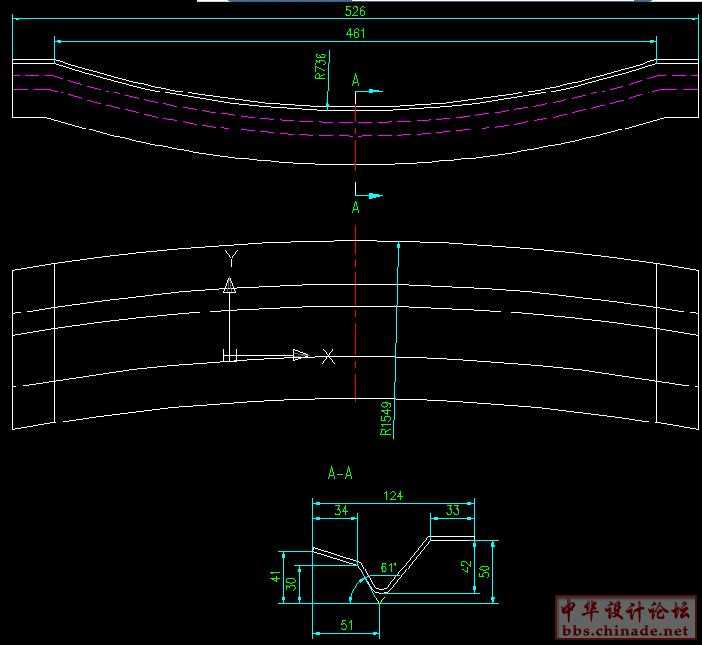

高手们帮帮我吧,最好有详细的方法过程,要求用曲面完成

CLZY · 发表于 2008-4-3 09:55:22

按弧度拉伸两个曲面，取交线作为扫描轨迹

zjc0311427 · 发表于 2008-4-3 10:45:42

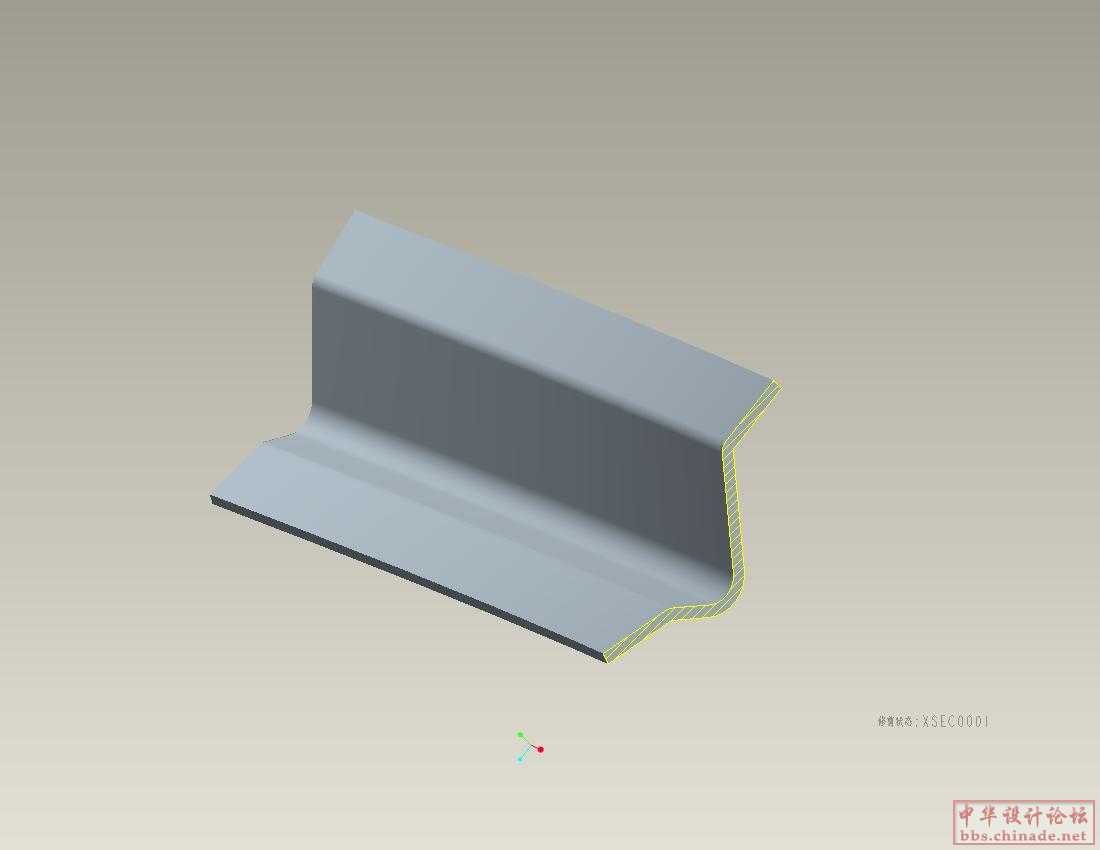

请楼主看一下是不是这样．献丑啦

shaoyp242 · 发表于 2008-4-4 13:46:22

简单
按两弧度方向拉伸两个曲面，取交线作为扫描轨迹

gramwin · 发表于 2008-4-4 14:36:25

草绘线-相交-扫描曲面-再加厚就完了。

gramwin · 发表于 2008-4-4 14:38:32

草绘线加扫描曲面再加厚再骨架折弯。

也行吧

hlin · 发表于 2008-4-4 17:18:11

分别在两视图绘制曲线,在进行相交得到扫描曲线,再进行扫描.

wjt276 · 发表于 2008-4-5 11:07:53

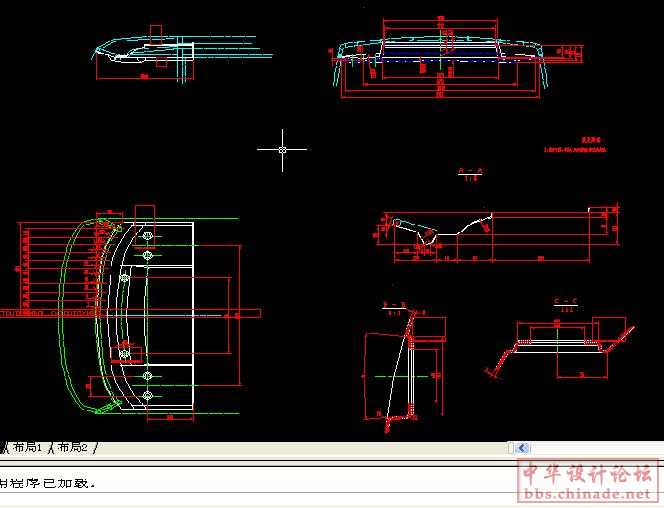

我还是把原图传上来,大家帮我看看,如何做呢
