工程图这种剖视图怎么画[设置为加分题]

[复制链接]
发表于 2008-4-1 18:56:28 | 显示全部楼层 |阅读模式

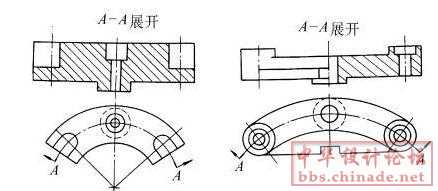

proe中这种剖视图怎么画 谁知道啊......

不知道楼主是否可以提供PRT,此题目考查点比较典型,做为加分题送给大家
1、要求主视图中有剖切的箭头
2、模型不要求完全相同,但是剖的方法要相同
3、做出者上传PRT&DRW文件,技术+2  雅币+4 做为鼓励
4、上传文件并设置150权限者方可加分,题目结束公布教程
5、题目截止日期4月10日!

[ 本帖最后由 beyond5737 于 2008-4-1 20:00 编辑 ]
发表于 2008-4-1 19:55:40 | 显示全部楼层

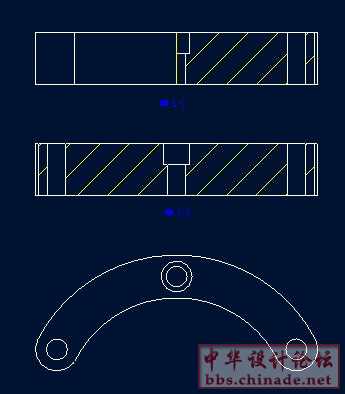

论坛的朋友不知道有没有真正的解决办法  下图是我做的  不知道是否符合要求?
 楼主| 发表于 2008-4-1 20:18:37 | 显示全部楼层
不知道能不能把箭头显示标注出来?

看起来挺像,是圆弧剖面展开的么?
发表于 2008-4-1 20:22:36 | 显示全部楼层
不會,學習
发表于 2008-4-1 20:24:14 | 显示全部楼层
做箭头很简单,但是不能符合真正的题目意思,我再想想办法!
 楼主| 发表于 2008-4-1 20:25:29 | 显示全部楼层
鼠标中键坏了,暂时做了这么个prt

谢谢帮忙

prt0001.prt.rar

108.2 KB, 下载次数: 39, 下载积分: 华币 -1

 楼主| 发表于 2008-4-1 20:27:45 | 显示全部楼层
原帖由 beyond5737 于 2008-4-1 20:24 发表
做箭头很简单,但是不能符合真正的题目意思,我再想想办法!


我也只能用2条线段代替弧线来做

弧线剖面选轴的时候选不来
发表于 2008-4-1 21:05:11 | 显示全部楼层
thanks
 楼主| 发表于 2008-4-1 21:12:26 | 显示全部楼层
原帖由 张顺 于 2008-4-1 21:05 发表
thanks



没做出来,你thanks who,what ?

试了好多方法,就是没搞出来

期待高手了
 楼主| 发表于 2008-4-1 22:22:09 | 显示全部楼层
先睡了,明天再关注

晚上没多少人啊
