Pro/e 文件完美转换，轻松进入AUTOCAD

gugers · 发表于 2008-4-1 10:41:41

PROE的尺寸标注实在有问题，不够灵活，所以需要转入AUTOCAD进行标注。
PRO-E虽然提供了DWG另存功能，但是，AUTOCAD软件打开这些文件之后会发现，实体变成了平面，非常郁闷。
经过一晚上的奋战，终于找到了比较好的转换方式。
PRO-E另存为".SAT"格式文件，SAT是美国国家标准。
在cad里面新建一个文件，菜单“插入”-“ACIS文件”---选择存贮的SAT文件就可以了。
大多数文件可以插入成功，少数会失败，自己好好检查一下实体建模过程，把不太标准的建模手法，修改一下就可以了

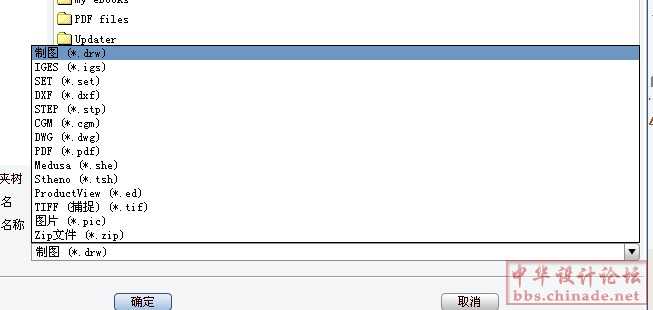

在（零件或组件）实体建模窗口，直接另存为“SAT”

[ 本帖最后由 gugers 于 2008-4-1 11:12 编辑 ]

atv.2000 · 发表于 2008-4-1 10:52:53

没试过。

atv.2000 · 发表于 2008-4-1 10:58:47

怎么我的4.0的没“sat”这种格式

张顺 · 发表于 2008-4-1 11:01:30

不知怎么样！

gugers · 发表于 2008-4-1 11:13:28

不是在工程图窗口，是在建模窗口

zhanglili167 · 发表于 2008-4-1 11:32:15

如果你是三维转换的话当然不能用DWG啦，要用SAT

LXCH · 发表于 2008-4-1 12:06:25

没有做过，等我试试。

shrinkshang · 发表于 2008-4-10 21:23:48

你为什么不把文件转换成工程图后再在CAD里面标尺寸呢?

jgb123 · 发表于 2008-4-13 08:29:47

好东西,以前都不知道有这些

guojingzong · 发表于 2008-4-19 08:28:17

试试看就知道啦.学习了.
