如图片所示的图怎么画

bluesky · 发表于 2008-3-24 21:15:46

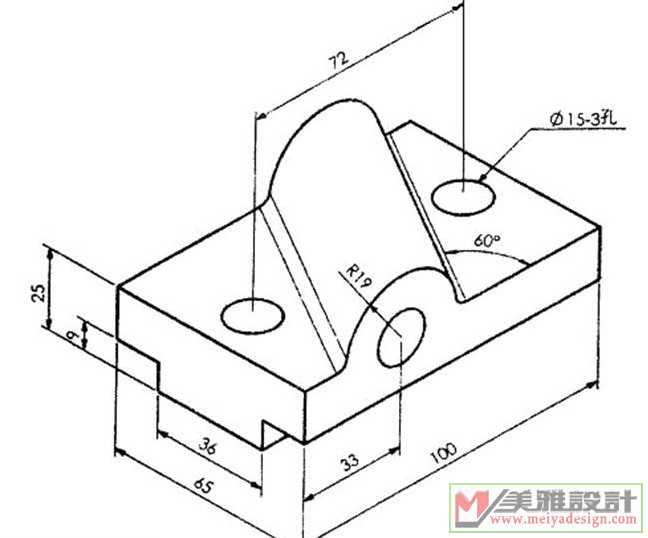

如图片所示的图怎么画?

特别是上面斜的半圆，我费了很大的劲，才将斜半圆画出来。
我是先拉伸，后倒全圆角，然后做基准面，再切除小孔，真是晕倒。

SOLIDWORKS好像可以一步拉伸到位，PRO/E有什么简捷的方法吗？请指教。

bluesky · 发表于 2008-3-24 21:17:39

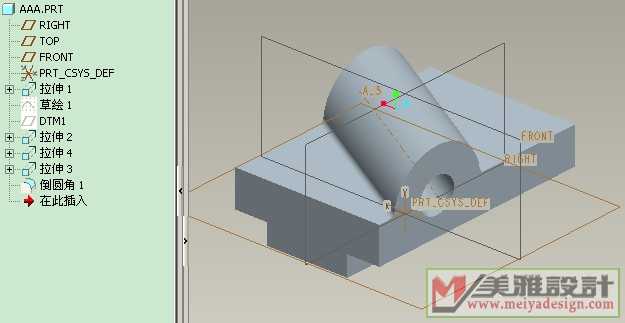

我的画法，好麻烦。。。

likebing · 发表于 2008-3-24 21:20:34

樓上的做得好

飞龙 · 发表于 2008-3-24 21:56:02

半圆柱方向拉伸,然后再砍两下就OK了

bluesky · 发表于 2008-3-24 22:52:37

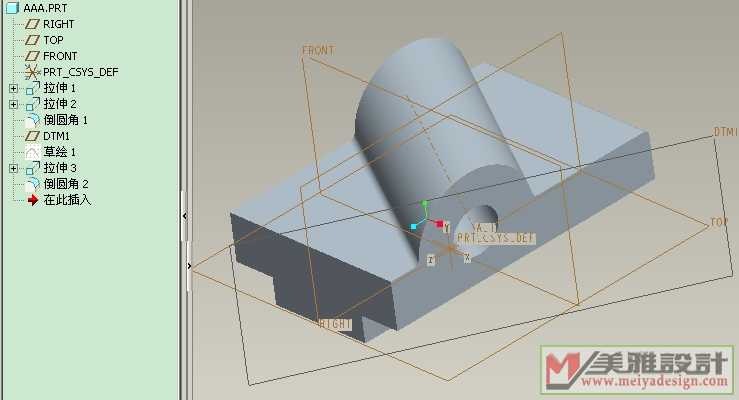

斑主, 按您的方法, 还是要7个特征才能做好, 真是郁闷, 看见SW能够做倒一步到位.
期待有更好, 更简便的方法.

[ 本帖最后由 bluesky 于 2008-3-24 22:54 编辑 ]

bluesky · 发表于 2008-3-24 22:54:03

没想到PRO/E画个这么简单的零件也这么麻烦, 挫伤学习的积极性啊.

zyj954 · 发表于 2008-3-25 08:38:45

我觉得SW比PROE好学多了。

zhanglili167 · 发表于 2008-3-25 10:28:40

原帖由 zyj954 于 2008-3-25 08:38 发表
我觉得SW比PROE好学多了。

每个软件都有它自己的优势和弊端，这些是需要不断发展的，如果你两个软件都可以用的话，你大可以扬长避短啊

bluesky · 发表于 2008-3-25 11:50:27

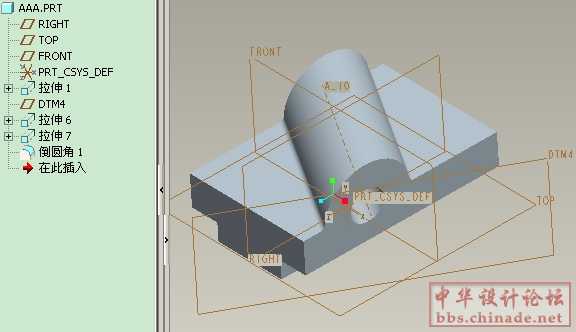

精简了一下, 还是要5个特征才能完成.

bluesky · 发表于 2008-3-25 12:03:17

不知道混合能不能直接完成?
