吸尘器盖子消失面题目教程▲

飞龙 · 发表于 2008-3-24 16:08:07

已经收录到中华设计网： http://www.chinade.cc/html/82/n-782.html

题目地址：http://bbs.chinade.cc/thread-44897-1-1.html

这个题目完全符合要求的还并不多，13楼的做得比较好，下面我就13楼的讲一下方法吧：

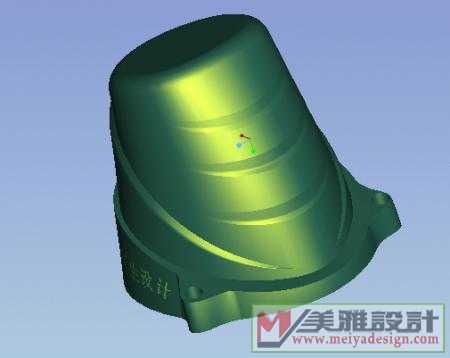

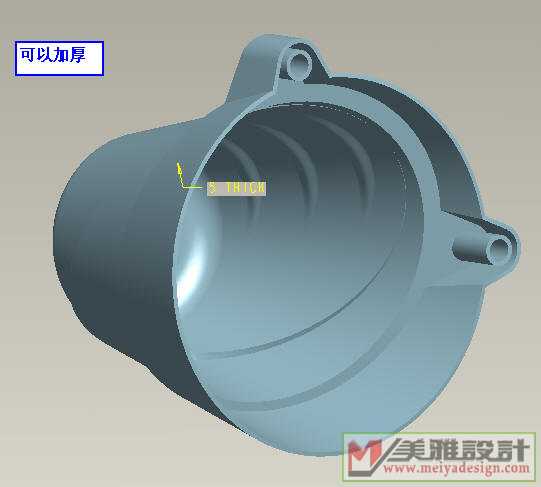

题目要求达到的效果：

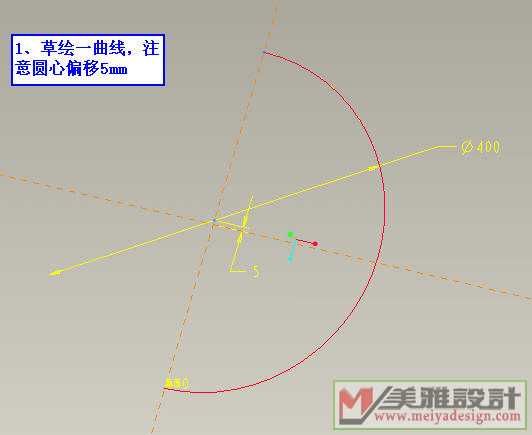

1、草绘一曲线，注意圆心偏移5mm

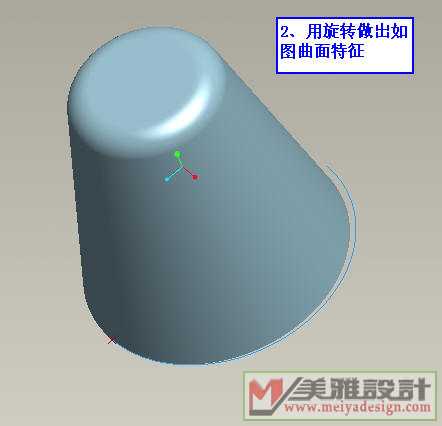

2、用旋转做出如图曲面特征

飞龙 · 发表于 2008-3-24 16:09:10

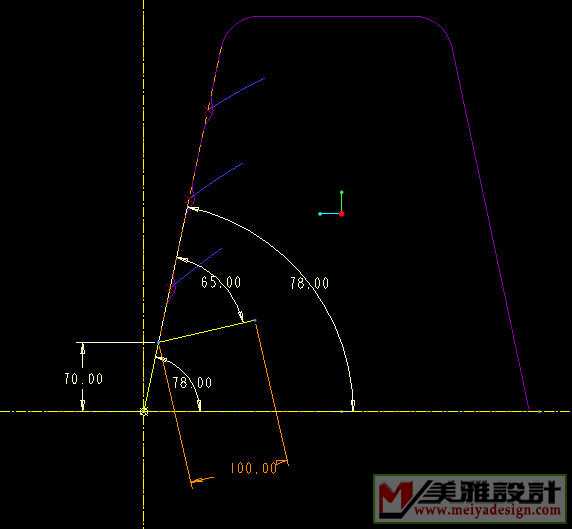

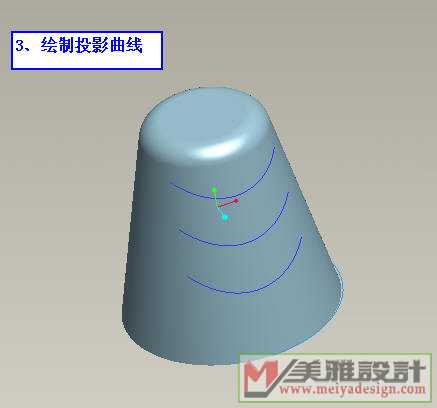

3、绘制投影曲线

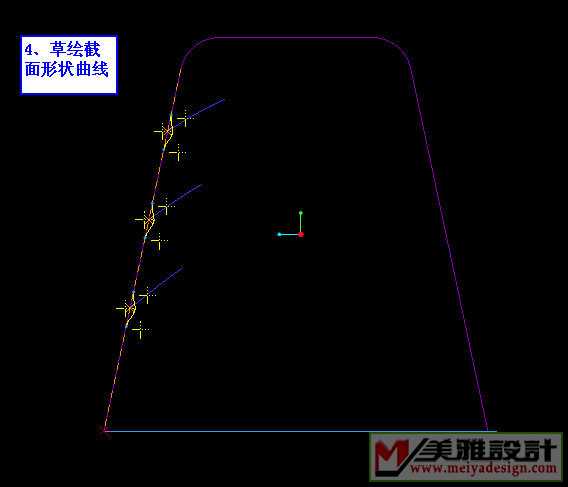

4、草绘截面形状曲线

飞龙 · 发表于 2008-3-24 16:09:55

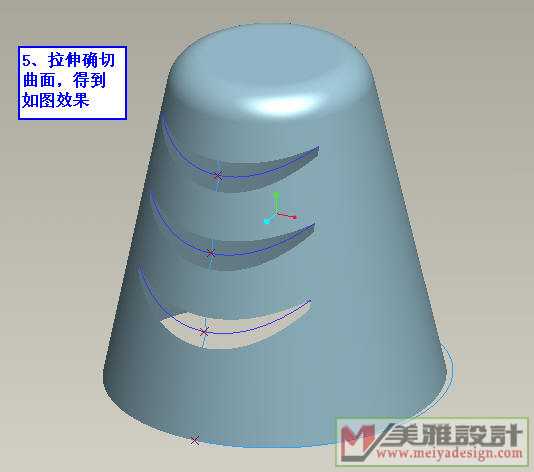

5、拉伸确切曲面，得到如图效果

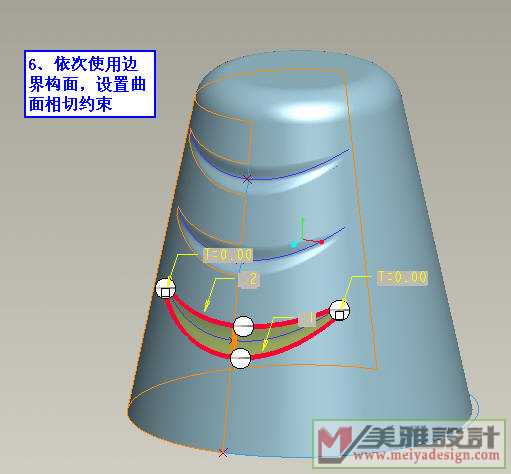

6、依次使用边界构面，设置曲面相切约束

飞龙 · 发表于 2008-3-24 16:10:54

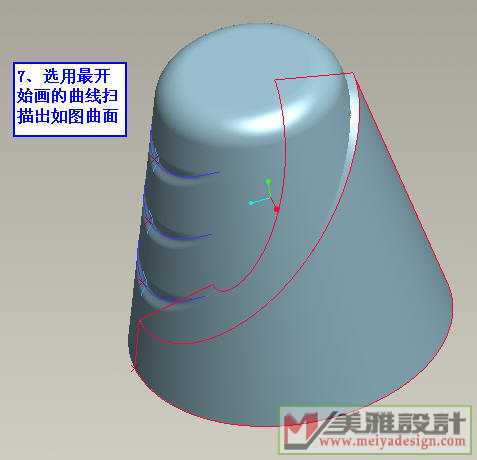

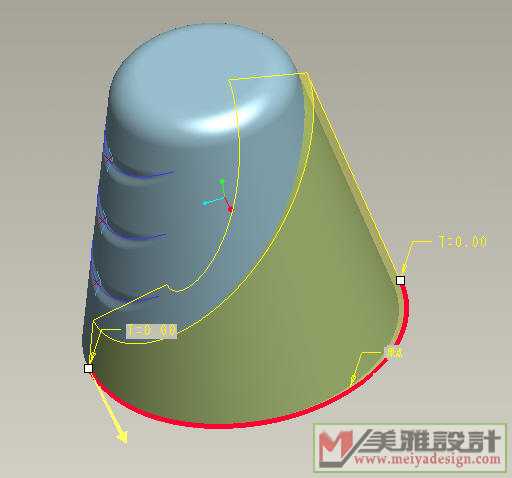

7、选用最开始画的曲线扫描出如图曲面

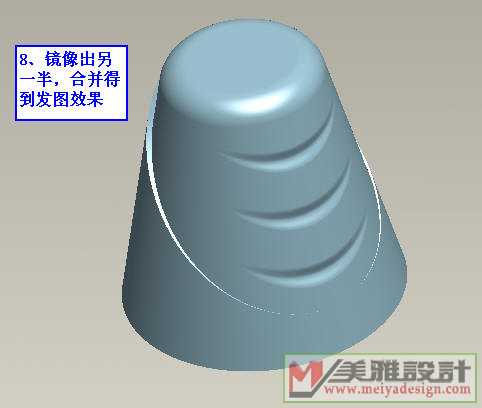

8、镜像出另一半，合并得到发图效果

飞龙 · 发表于 2008-3-24 16:11:32

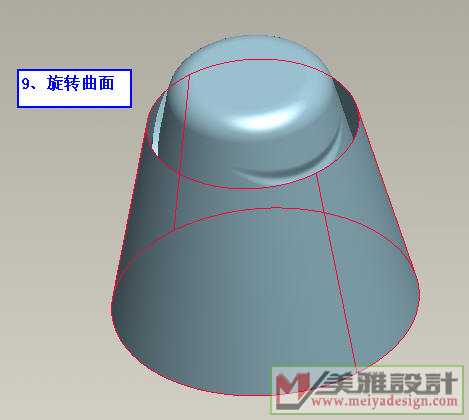

9、旋转曲面

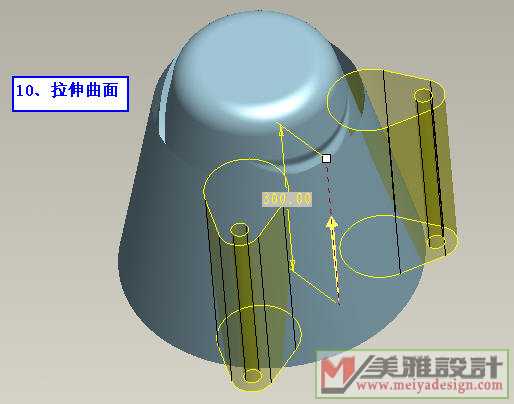

10、拉伸曲面

飞龙 · 发表于 2008-3-24 16:13:24

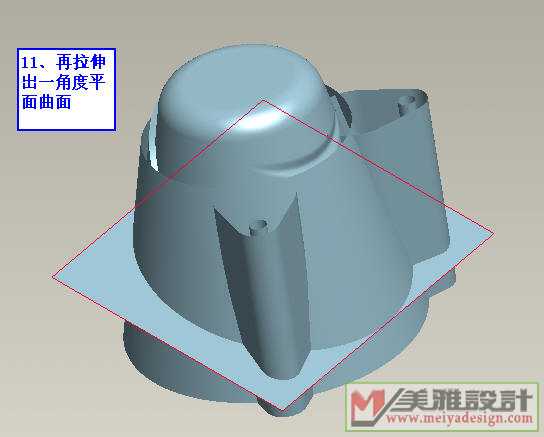

11、再拉伸出一角度平面曲面

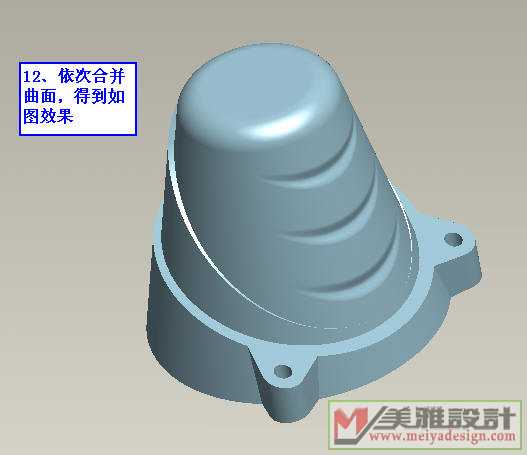

12、依次合并曲面，得到如图效果

飞龙 · 发表于 2008-3-24 16:15:02

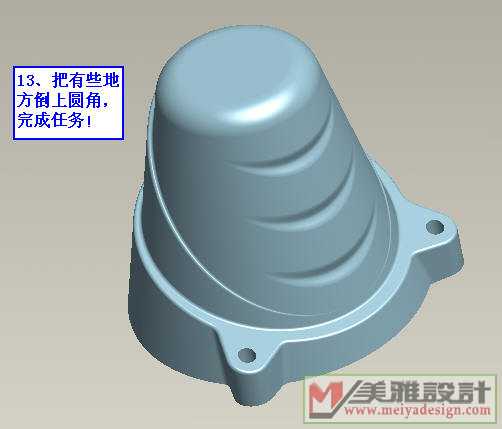

13、把有些地方倒上圆角，完成任务！

飞龙 · 发表于 2008-3-24 16:16:06

把PRT也发上来，我用PROE3.0能够打得开

versace.诺 · 发表于 2008-3-24 16:27:31

很详细的教程``谢谢老大出教程``学习了

张顺 · 发表于 2008-3-24 16:44:19

thanks
