pro e的阵列问题

wangfengjian · 发表于 2008-3-13 21:09:54

我想在一个圆上把一个孔阵列成四个，四个孔角度都是90°，可是为什么圆上只阵列出两个，另外两个则在下面。另外我怎么弄这些孔都只在半个圆中，另外的就跑到下面去了，就是不到另一面去。研究很久了，头都大了，请指点下！！

飞龙 · 发表于 2008-3-13 21:54:18

你用的是PROE什么版本?

maopan · 发表于 2008-3-13 23:44:38

什么样的圆呀?

惠州表业 · 发表于 2008-3-14 07:33:49

把prt发上来，大家研究

wangfengjian · 发表于 2008-3-14 07:37:36

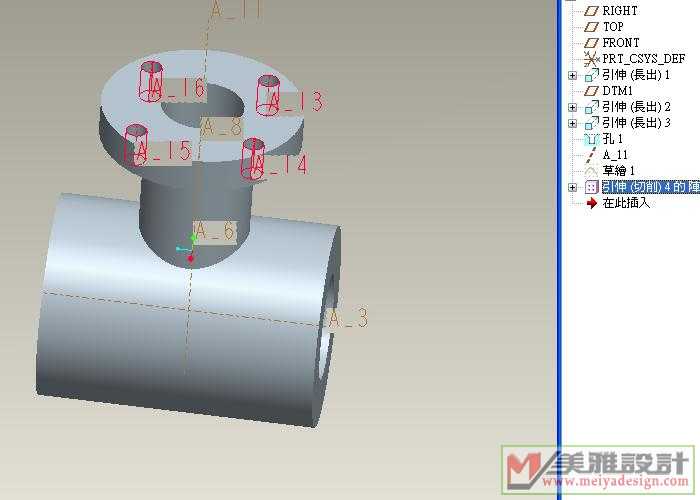

我用的是4.0啊我画的零件叫做十字接头（管道的）在上面不是有放螺栓的孔吗我打出一个孔但就是阵列不出四个来只能弄出一半的阵列数量，而且在同一边的半圆内，另一半在上一半的投影下方。郁闷啊！研究半天了

wangfengjian · 发表于 2008-3-14 07:43:27

怎么发prt啊大哥们？我是超级无敌大菜鸟！

wangfengjian · 发表于 2008-3-14 07:48:56

我会发了有劳大家了

801215 · 发表于 2008-3-14 08:37:43

你使用了軸嗎?

飞龙 · 发表于 2008-3-14 09:12:28

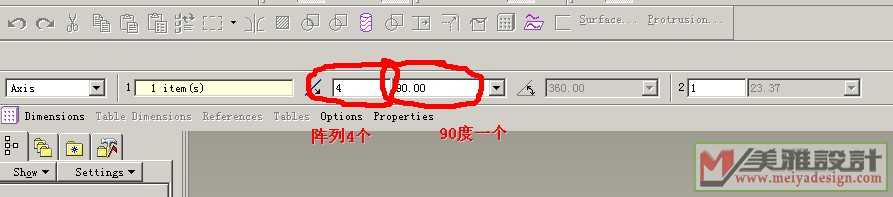

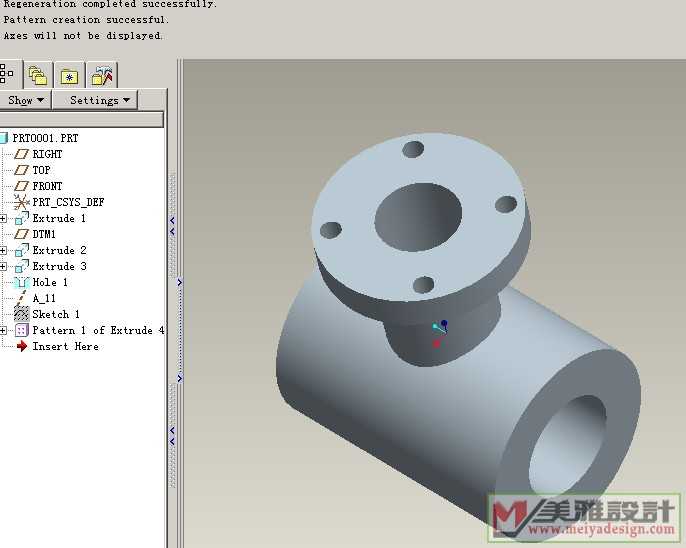

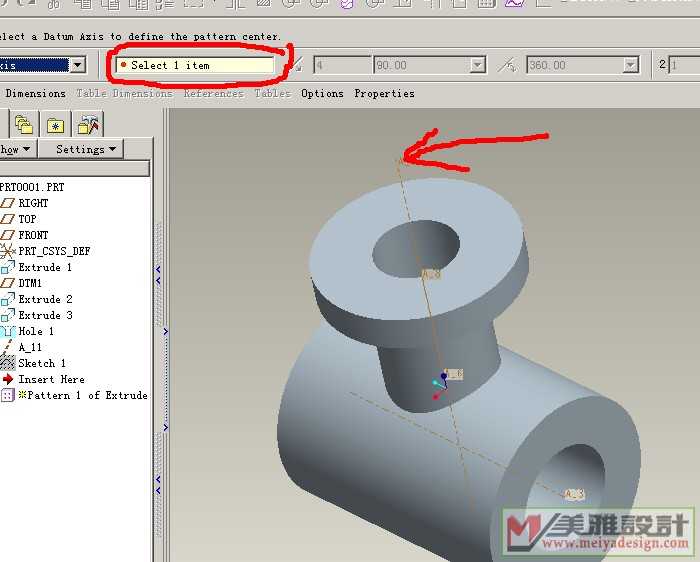

对,直接用轴阵列,简单有效!

惠州表业 · 发表于 2008-3-14 09:16:54

用轴阵列吧
