[建议] PROE里面各种线条的颜色代表什么意思

[复制链接]
发表于 2008-3-10 13:40:48 | 显示全部楼层 |阅读模式
PROE里面各种线条的颜色代表什么意思,谢谢!
 楼主| 发表于 2008-3-11 19:34:55 | 显示全部楼层
谢谢楼上的
回复 支持 1 反对 0

使用道具 举报

发表于 2008-3-11 13:16:35 | 显示全部楼层
偶就简单的说一下偶对这个颜色的理解吧!
粉红色显示的代表曲面.
白色显示的代表实体.
  还有就是出现两种粉红色,浅粉红跟深粉红.偶的理解是有破面.
偶就讲完啦!下一位高手再跟他详细的谈谈吧!
回复 支持 1 反对 0

使用道具 举报

 楼主| 发表于 2008-3-10 20:56:25 | 显示全部楼层

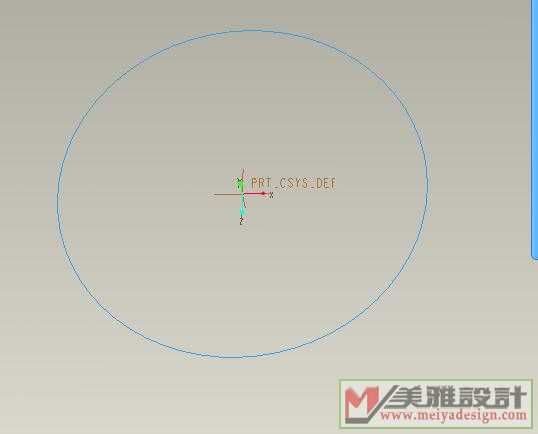

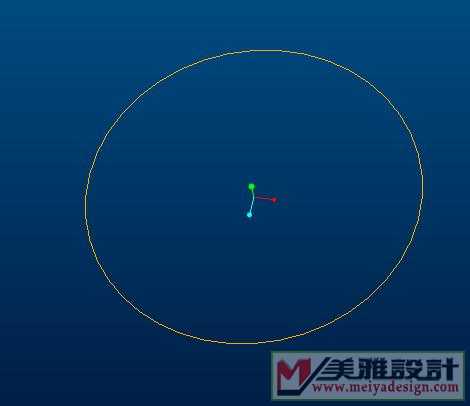

上面两个张是4.0的图,另一张是2001的图,同样是草绘,线条颜色不一样
回复 支持 1 反对 0

使用道具 举报

 楼主| 发表于 2008-3-10 20:55:04 | 显示全部楼层
未命名4.jpg 未命名5.jpg
回复 支持 1 反对 0

使用道具 举报

 楼主| 发表于 2008-3-10 20:50:53 | 显示全部楼层

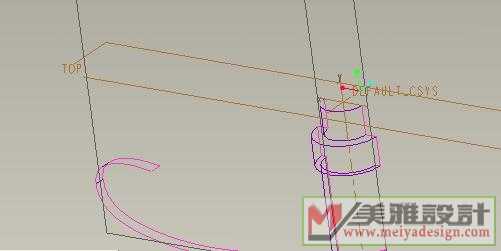

就是像图片中这样的线,这里有紫色和粉红色的,另外还有个问题,是不是不同版本的PROE线条颜色代表的意思就不同啊,我看到PROE4.0里面草绘的线条是蓝色的,但是在PROE2001里面草绘的线条是桔黄色的,麻烦高手们给解答一下,这对我们刚学PROE的新手很重要啊
回复 支持 1 反对 0

使用道具 举报

 楼主| 发表于 2008-3-10 20:47:19 | 显示全部楼层
回复 支持 1 反对 0

使用道具 举报

 楼主| 发表于 2008-3-10 20:43:35 | 显示全部楼层
原帖由 shark2288 于 2008-3-10 20:10 发表
同志讲得具体点嘛!不要给人误解




就是在画图的时候打开无隐藏线,可以看到不同颜色的线条,尤其是在画曲面的时候,可以看到有桔黄色的线,有粉红色的线,还有黄色的线,蓝色的线,我想问的是各种线条代表的意思是什么?
回复 支持 1 反对 0

使用道具 举报

发表于 2008-3-10 20:10:59 | 显示全部楼层
同志讲得具体点嘛!不要给人误解
回复 支持 1 反对 0

使用道具 举报

发表于 2008-3-10 13:48:29 | 显示全部楼层
路过。。。
回复 支持 1 反对 0

使用道具 举报
