Pro/e转CAD问题

2008adu · 发表于 2008-3-8 23:05:46

今天试着转一下工程图，可打印出来的线条简直就是看不见，请高手指点迷津。郁闷

piecefish · 发表于 2008-3-9 07:18:28

等高手出现

飞龙 · 发表于 2008-3-9 09:32:29

有碰到过这样的问题,我是这样处理的,把图形复制到以前的AUTOCAD档案中,打印就没问题了!

先解一下燃眉之急吧,希望有更好的彻底的解决办法!

warrenshao · 发表于 2008-3-9 09:51:21

可以把打印机中线形设定成MMM......

我不来也 · 发表于 2008-3-9 17:59:58

我认为PROE里作工程图是有很多不便，希望那位高手能出个外挂就好了。
标注能和CAD那样简单，方便。

luck220 · 发表于 2008-3-10 10:17:36

说的是啊。2D的还是AUTOCAD方便

shunzi520 · 发表于 2008-3-10 17:22:27

最好到CAD里面打印啦

721venus · 发表于 2008-3-10 19:41:42

呵呵,PE转CAD的话,你要从新设定图层,线形...还有打印...我的是没有问题的

,以前也出过这样的问题,就是这样处理的;但是现在我都是用PE出图了.....
改天我再把步骤一起发上来给大家看看,能不能解决.......!!

[ 本帖最后由 721venus 于 2008-3-10 19:43 编辑 ]

721venus · 发表于 2008-3-10 23:14:23

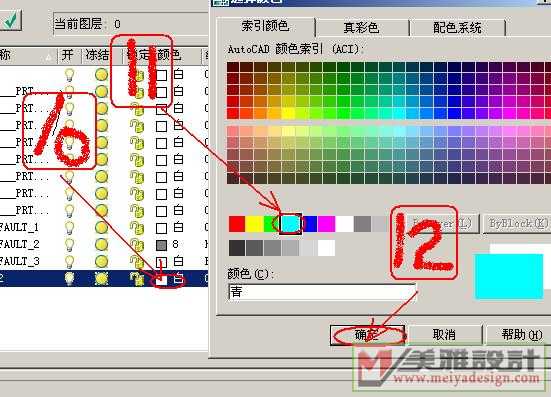

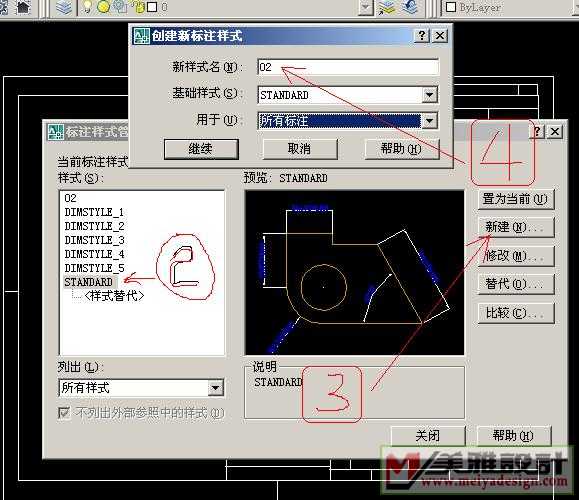

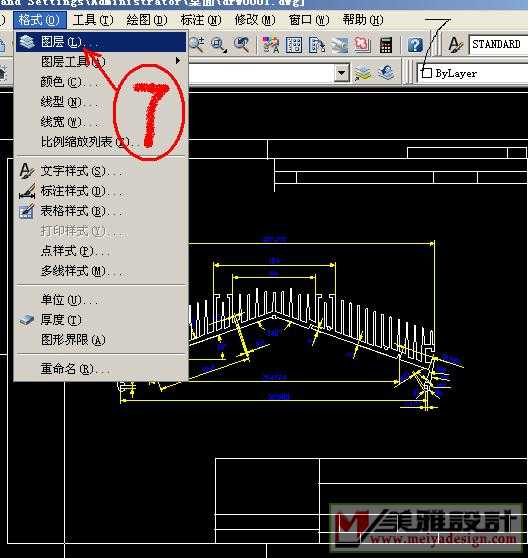

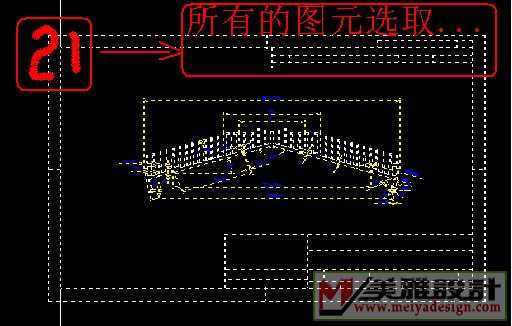

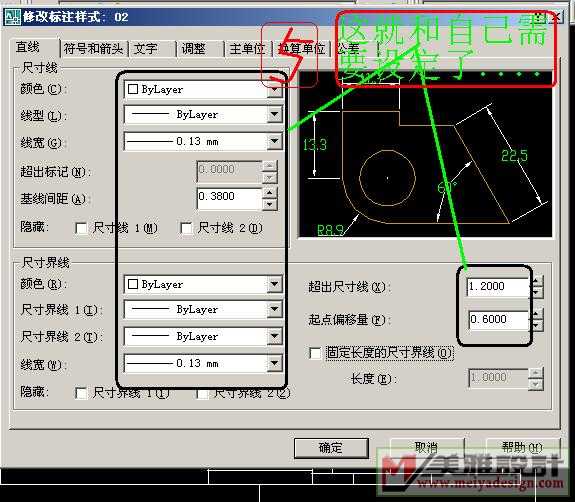

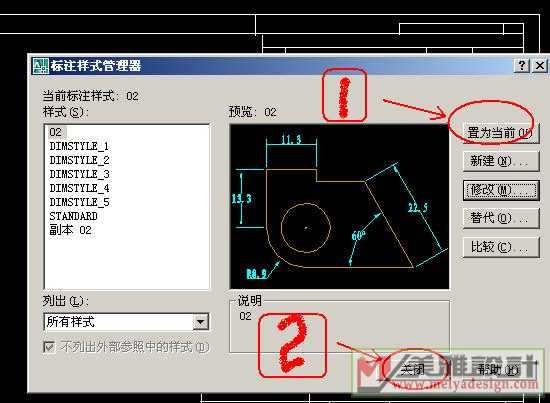

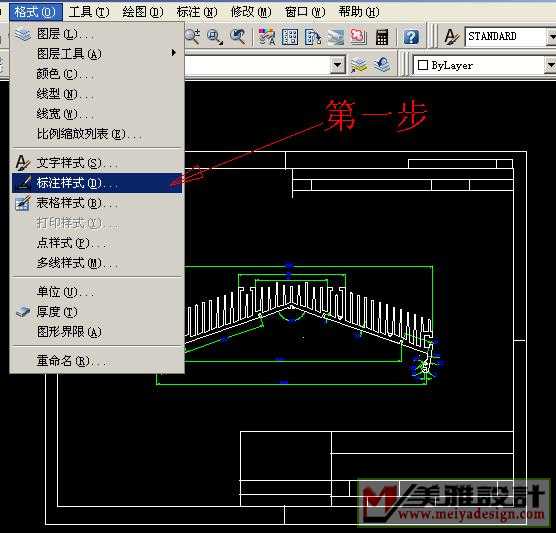

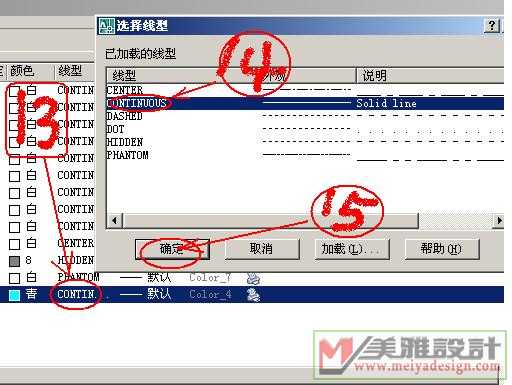

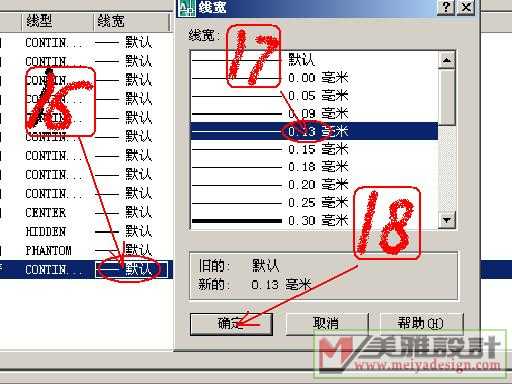

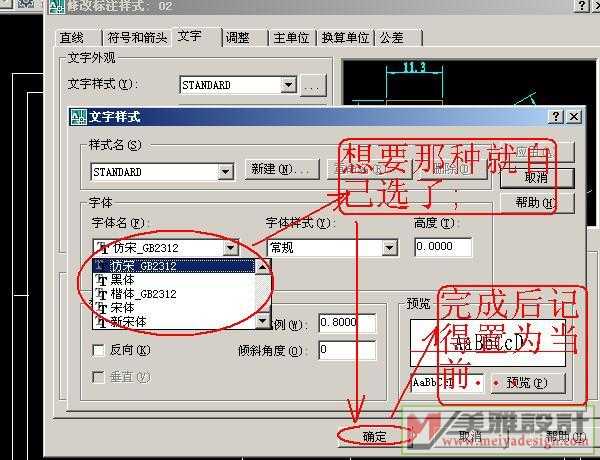

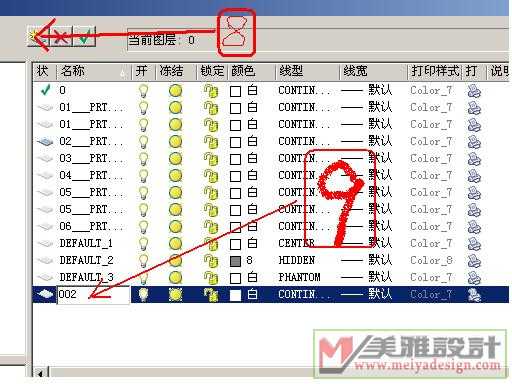

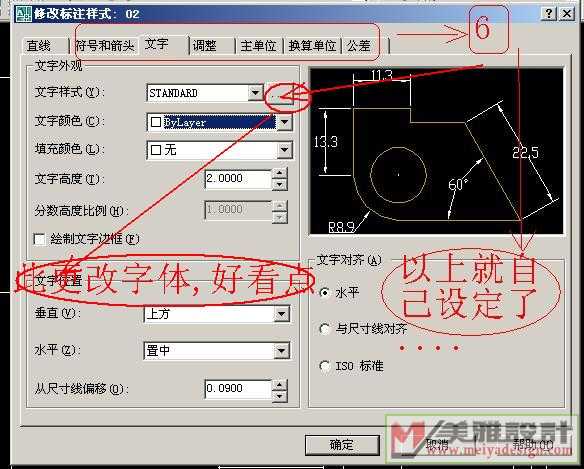

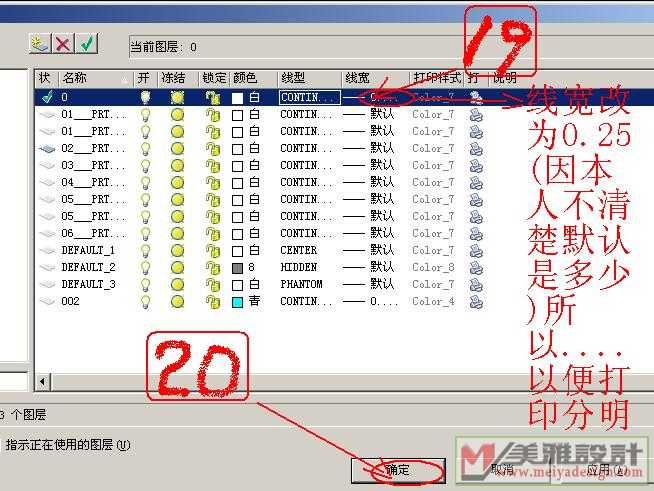

[localimg=450,345]4[/localimg]呵呵,终于大约弄了一下,希望对大家有帮助,因水平有限不对的地方请大家见凉.和指点..........
用的图是PE下没有调过的传出来的..........尺寸位置也没有时间弄了明天还要上班.....~!~!

721venus · 发表于 2008-3-10 23:16:08

再来...
