会CNC的快请进

451018588 · 发表于 2008-3-6 13:53:56

GSK990M

1．加工程序清单

%
T01 M06
G90G55G00X0Y0
S800M03
G43H01Z50.
G01Z-6.5F100.
G42X-15.Y0D1
G02X0Y15.R15.
G03X7.726Y17.143R15.
G02X7.726Y-17.143R-20.
G03X-7.726Y-17.143R15.
G02X-7.726Y17.143R-20.
G03X0Y15.R15.
G02X15.Y0R15.
G40X0Y0D0
G01Y5.
X-25.
Y-5.
X25.
Y5.
Z50.0
G00X0Y0M05
M30
%

[ 本帖最后由 451018588 于 2008-3-8 11:23 编辑 ]

wwj_1223 · 发表于 2008-3-6 15:51:17

干啥呐?

451018588 · 发表于 2008-3-8 11:43:31

我用PROE把工件画好了，NC处理后，把文件用记事本打开，另存-，后缀名CNC，就是CNC文件了；

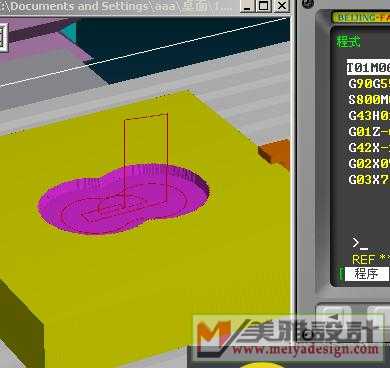

打开斯沃数控仿真软件，进入一个机床后新建一个程序名后，点打开，把CNC文件导入，对刀就可以加工了

bosshyup · 发表于 2008-3-12 10:54:05

强烈支持!

铁骑 · 发表于 2008-3-15 01:05:17

支持不错不错！好东西
我最近也在搞斯沃数控方针
希望这样的东西越来越多！！！

我用你的程序模拟了一下！！

[ 本帖最后由铁骑于 2008-3-15 02:04 编辑 ]

ROBERT · 发表于 2008-3-15 22:51:21

呵呵，我刚刚学CNC看不懂，不过还是支持下的

huafengdir · 发表于 2008-4-2 23:07:39

T01 M06 自动换刀刀号01
G90G55G00X0Y0 绝对坐标参考G55号坐标快速移动到X0.Y0.
S800M03主正转转速800
G43H01Z50. 调取H01号寄存器做长度补正，快速移动到Z50.
G01Z-6.5F100. 直线插补运动速度100高度Z-6.5 （是不是加工豆腐）
G42X-15.Y0D1调取D1号寄存器做右补正并直线插补到点X-15.Y0.
楼主在炫耀呢。这么简单的直接输入到机床面板里头就可以了，还要啥子传送软件？

451018588 · 发表于 2008-4-11 17:27:41

我不是在炫耀,我是手工编程,发上的.复杂的才用PROE/NC后质处理，存为TAP文件，另存为CNC文件。
把前三行换为G90G54G00X0Y0Z20，删除G43 H01,;最后一行加上G28G91X0Y0Z0
不会有报警~~~~~~~~~~~~

yang1721390 · 发表于 2008-4-14 20:20:38

没有插补不出现偏移么

451018588 · 发表于 2008-4-14 21:50:35

我Z也对刀，呵呵~~~~
