工程图中字体和线型的问题

十年之恋

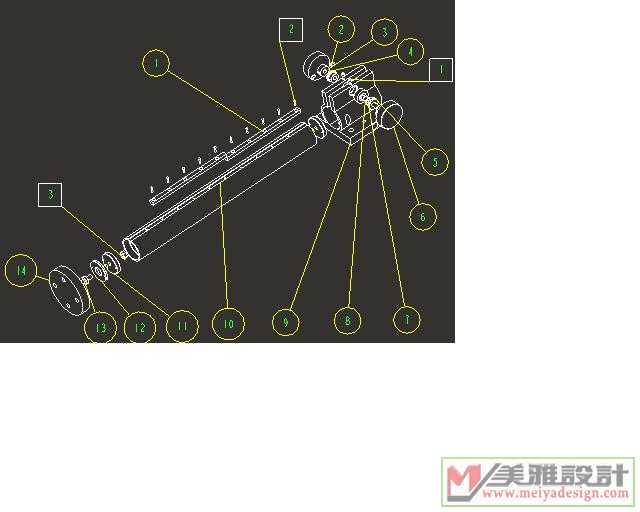

向各位老大请教一个问题，下面我出的组建的一个工程图，但是打印出来后发现线体太粗，不知道改哪里啊？从哪里能设置呢？
还有，我在明细栏里用的是长仿宋字体打出来也很粗。不知道谁有什么高招啊？
注：我用的就是一般的打印机，不是专门的绘图仪。

残剑

楼主用PRO/E直接打印的吗？要是转到CAD就可调整再打印。

mymould

出图线的粗细可以在配置文件里增加一下参数：
use_8_plotter_pens YES
!pen1-pen8 的缺省值为 4,1,2,3,2,3,1,4;数值越大,笔宽越粗,最粗为16
!下面是设置系统的8种笔宽,想设多大,就可设置多大
pen1_line_weight 5
pen2_line_weight 2
pen3_line_weight 2
pen4_line_weight 2
pen5_line_weight 2
pen6_line_weight 2
pen7_line_weight 2
pen8_line_weight 2

关于字体的话，你可以使用单线体字

[ 本帖最后由 mymould 于 2008-3-5 23:30 编辑 ]

十年之恋

谢谢楼上2位的解答。
我用的是PROE直接出图，3楼的朋友说的单线体字是指什么字体，我用的是长仿宋字体，但是打出来还是粗。

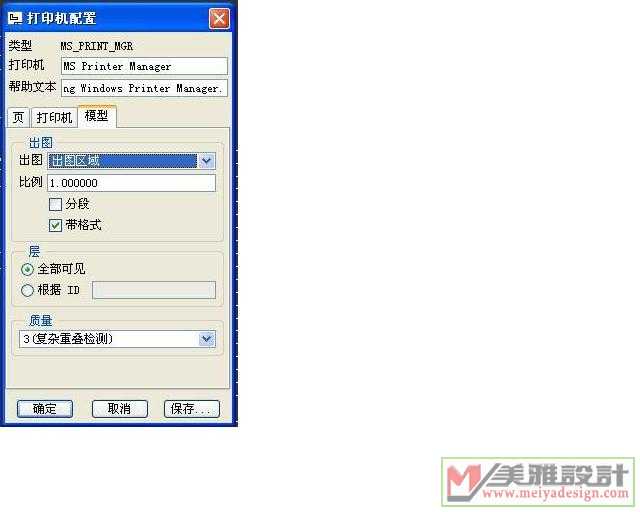

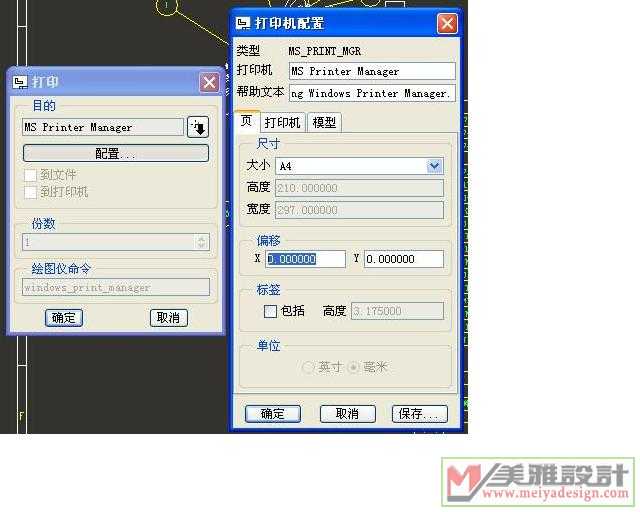

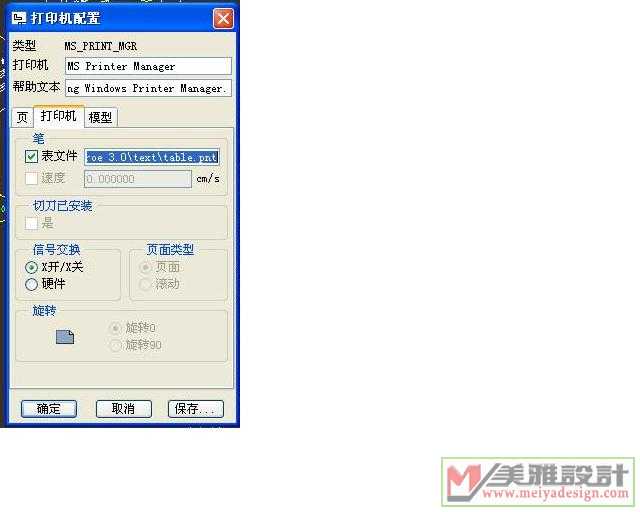

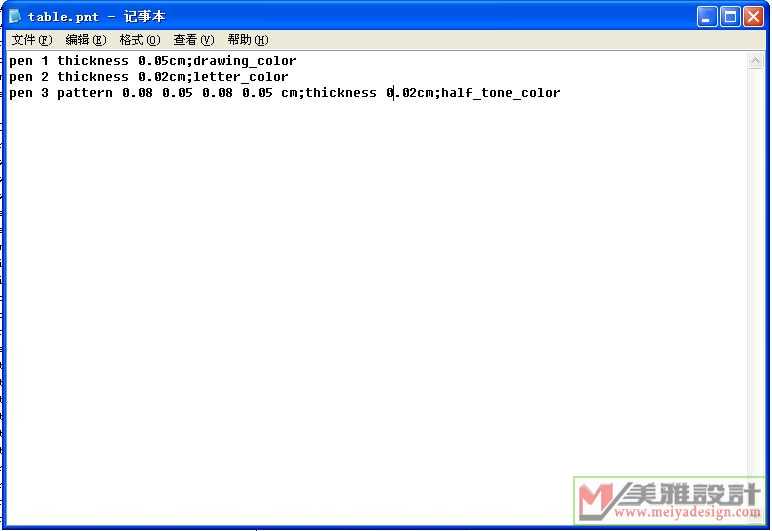

下面是我的打印配置，不知道哪有问题？还要请各位朋友帮我看看。

Dennyding

没有搞懂线宽的设置，就是不同层的线宽如何设置？

chinanast

请查看本论坛工程图板块——工程图配置详细攻略（精华贴）。
