PROE工程图重合剖练习+2,结束已出教程

wuxiang · 发表于 2008-3-4 11:30:40

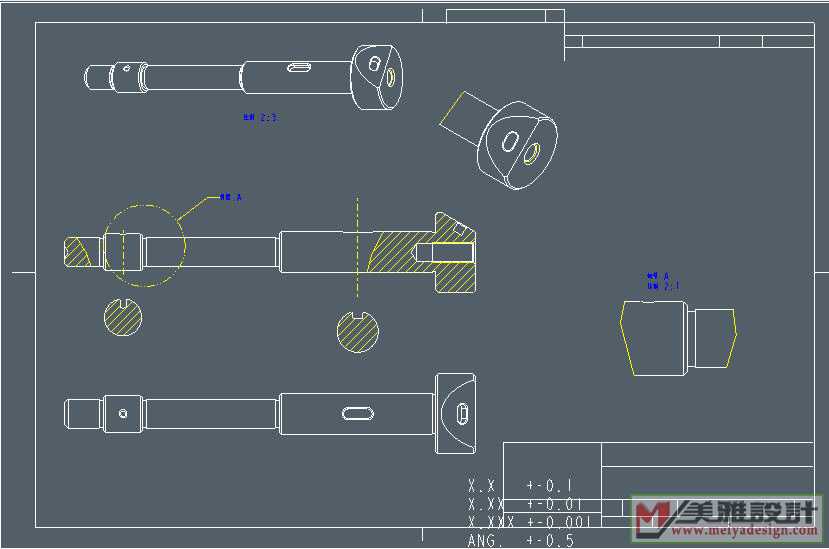

早上翻了一下书，看到这种剖，就用PRO用工程图剖了一下，没标注尺寸，公差，行位公差……
有空，也有时间，更有兴趣的可以拿去试试

最近比较忙啊!本睁开题目设为加分题!(+2分)结束时间3月15号

有兴趣的朋友做做啦!
题目要求：
1.按附件提供的3D模型进行制作工程图。要求用PROE工程图模块完成。
2.做好的成员上传工程图及相关联的3D模型整体压缩包，压缩包必须带密码，并短消息形式发给我查阅。
3.尺寸标注基本要求：
1）正确：图纸符合国家制图标准。
2）完全：标注制造零件所需要的全部尺寸，不遗漏，不重复。
3）清晰：尺寸布置要整齐、清晰、便于查看。
4）合理：标注尺寸要符合设计要求及工艺要求。
B-Y 530400784

题目已结束!
连接教程网址!
http://www.meiyadesign.com/viewthread.php?tid=45170&extra=page%3D1&frombbs=1

暗香楹袖 · 发表于 2008-3-4 12:40:09

看看先！！！！

凉廷 · 发表于 2008-3-4 12:49:32

工程图还不怎么熟悉!!

ruitian · 发表于 2008-3-4 13:05:37

这个不懂呀......请楼主赐教!...

落叶秋天 · 发表于 2008-3-4 13:26:01

支持一下!

han912xue · 发表于 2008-3-4 13:38:41

支持先

yaochengming · 发表于 2008-3-4 15:14:47

做的不好
请批批

microsoft137 · 发表于 2008-3-4 15:16:29

先占位再说

huangtan · 发表于 2008-3-4 17:02:51

学习.....

十年之恋 · 发表于 2008-3-5 08:32:38

做做试试，占个位置。
