飞龙瓶建模教程▲

飞龙 · 发表于 2008-2-28 12:27:56

此教程已被收录到中国PROE学习网：http://www.wildfire.net.cn/html/27/n-727.html

题目地址：http://bbs.chinade.cc/thread-43957-1-1.html

题目结束了，参与做题的效果都不是很理想，有些人做的太过于繁杂化，这段时间会比较忙，今天趁中午休息时间给大家写一个教程，供大家参考学习！

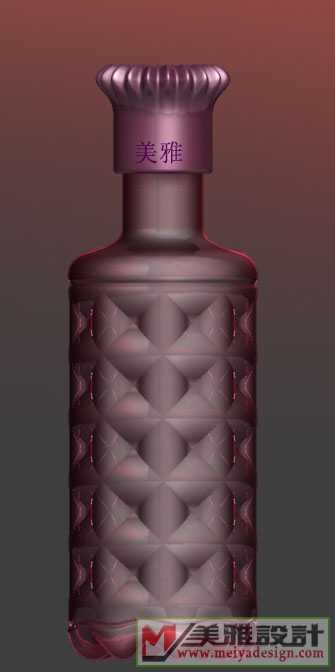

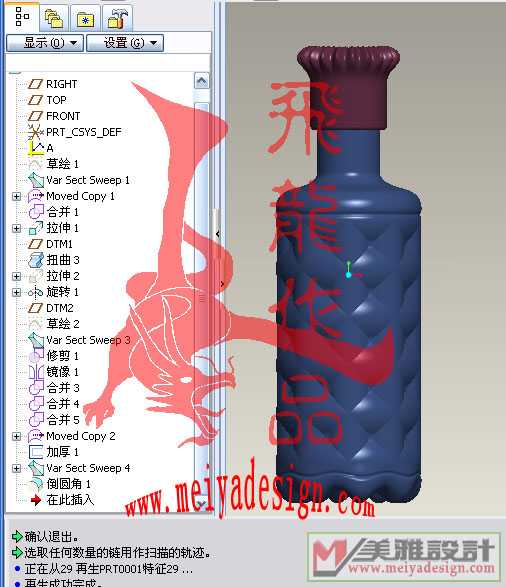

飞龙瓶的完成效果图：

飞龙 · 发表于 2008-2-28 12:29:58

下面开始讲解一下我的建模方法，有其它更好的方法请开新帖另出教程！

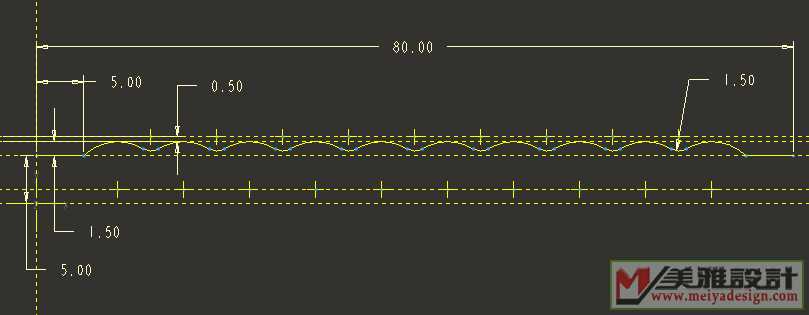

1、绘制一图形A

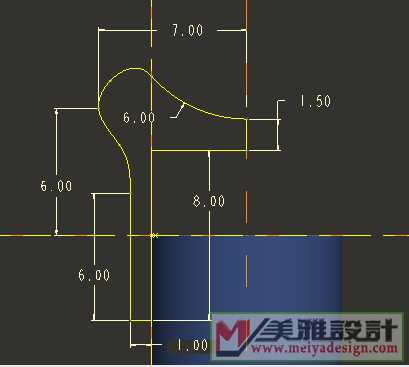

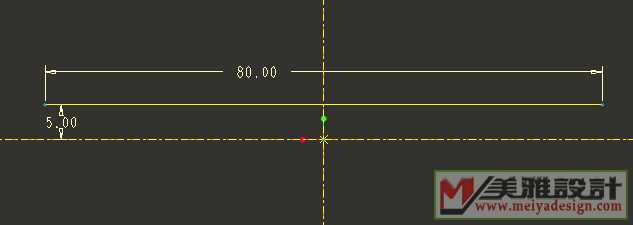

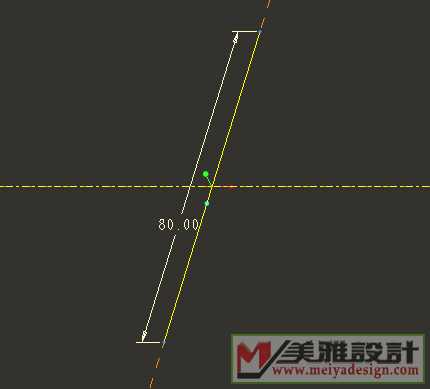

2、草绘一条线段

飞龙 · 发表于 2008-2-28 12:31:25

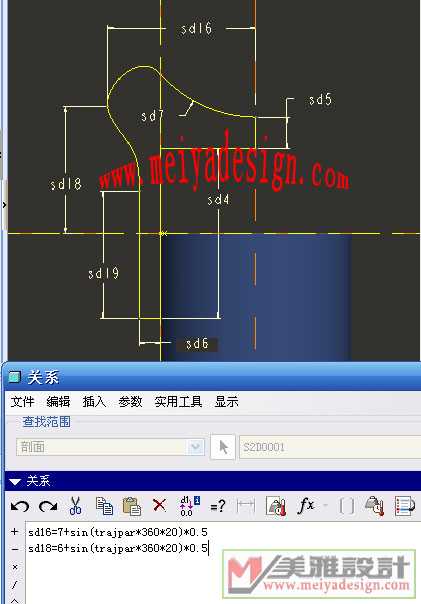

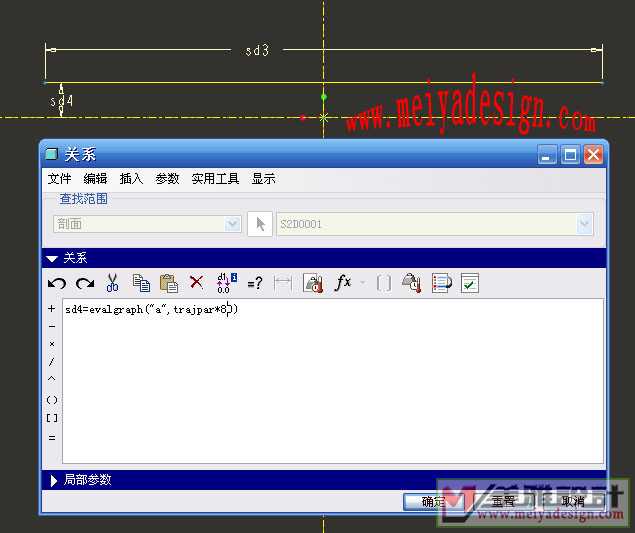

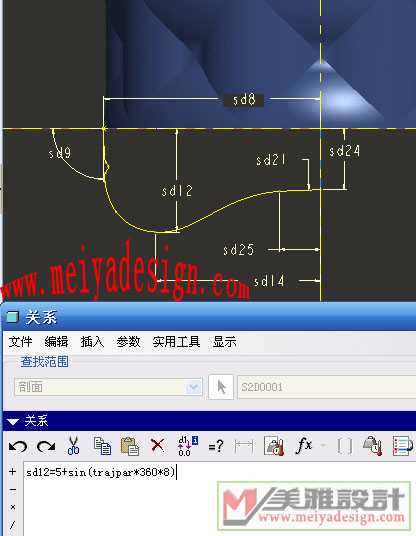

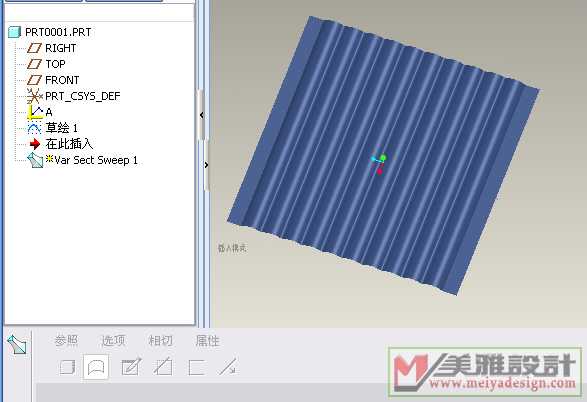

3、变截面扫描，用第二步做出的线段为扫描轨迹

飞龙 · 发表于 2008-2-28 12:32:10

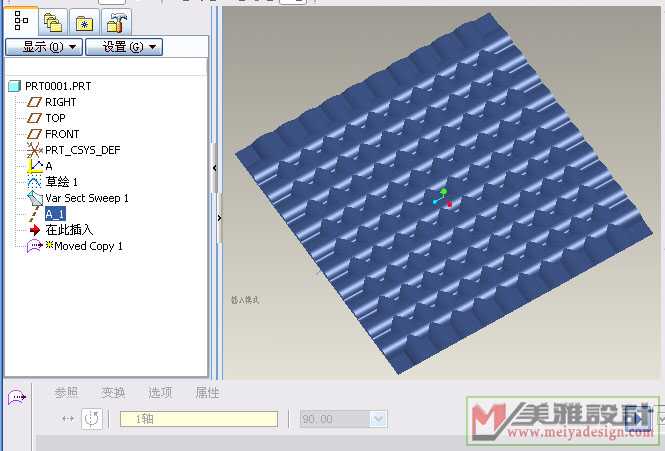

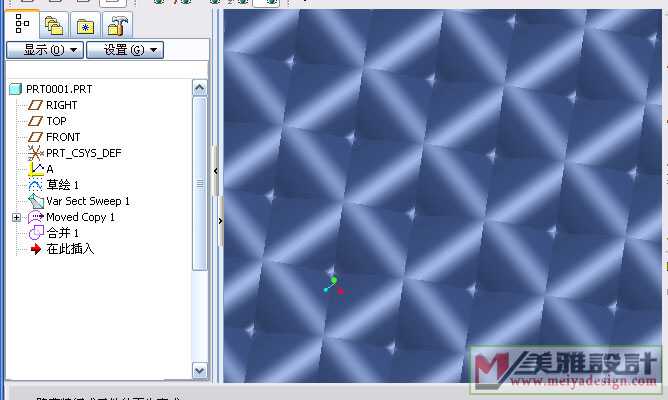

4、旋转90度复制刚才扫描出来的曲面

5、合并曲面

飞龙 · 发表于 2008-2-28 12:33:16

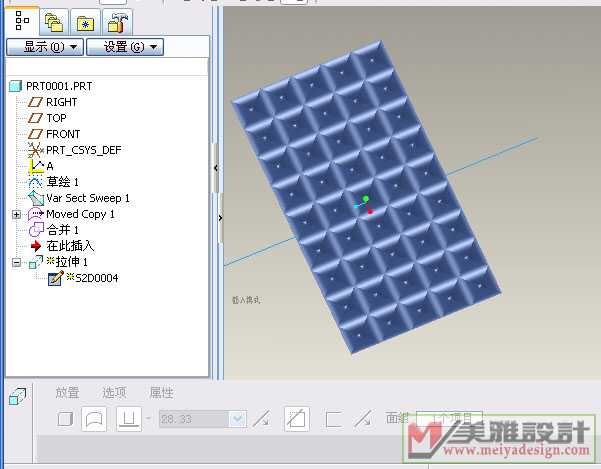

6、拉伸确切出我们需要的部份

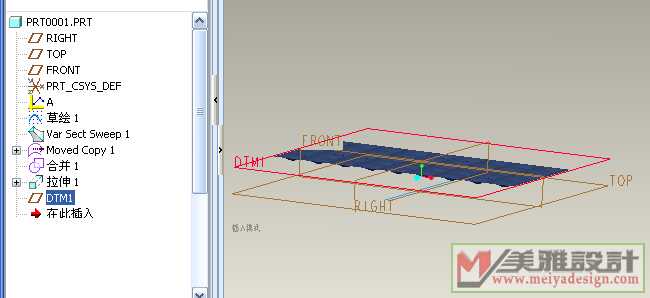

7、建立基准面DTM1

飞龙 · 发表于 2008-2-28 12:34:03

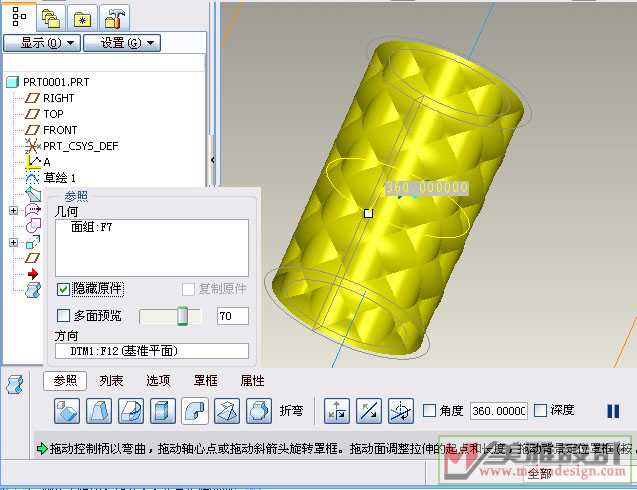

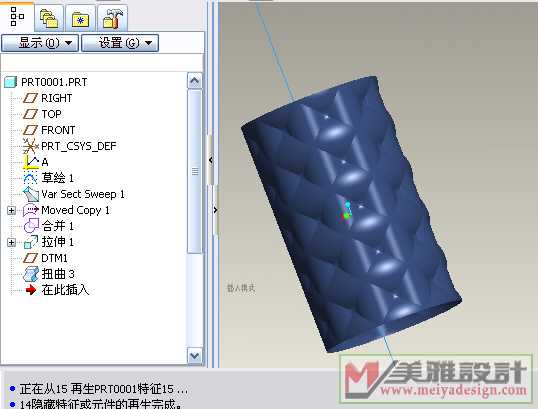

8、采用扭曲中的：折弯

飞龙 · 发表于 2008-2-28 12:35:11

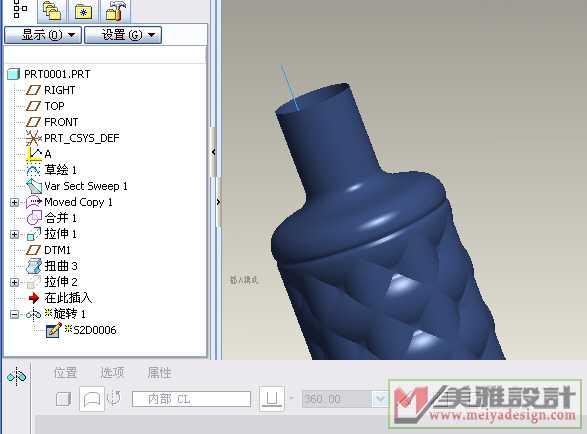

9、用旋转做出瓶颈

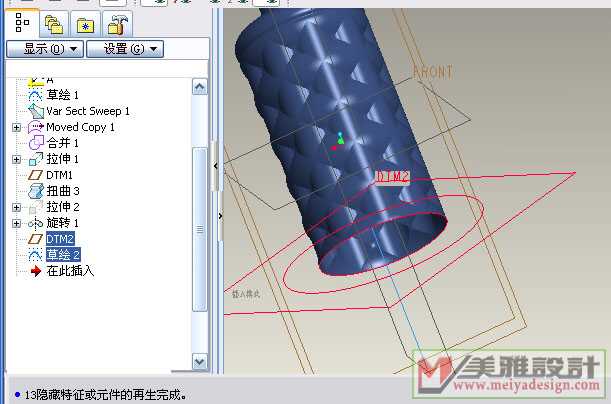

10、创建DTM2，草绘两个圆

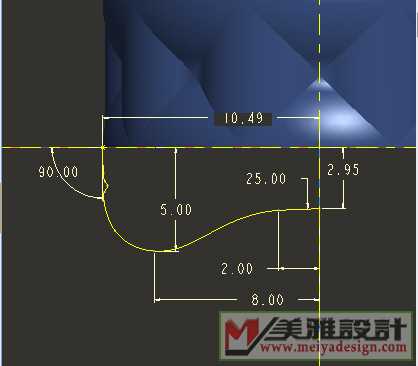

飞龙 · 发表于 2008-2-28 12:35:58

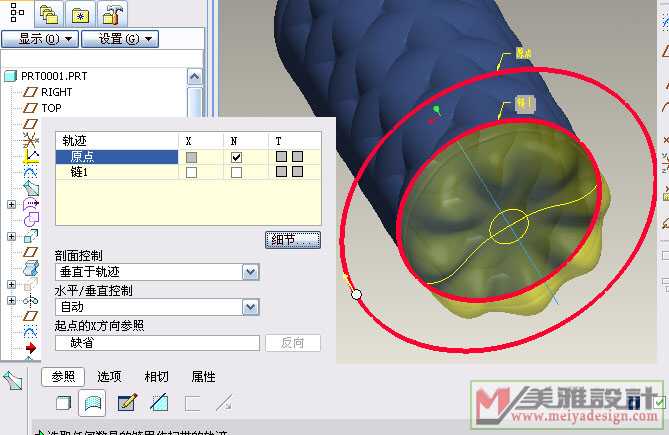

11、用变截面扫描做出瓶底，选择外圆为轨迹原点

飞龙 · 发表于 2008-2-28 12:38:08

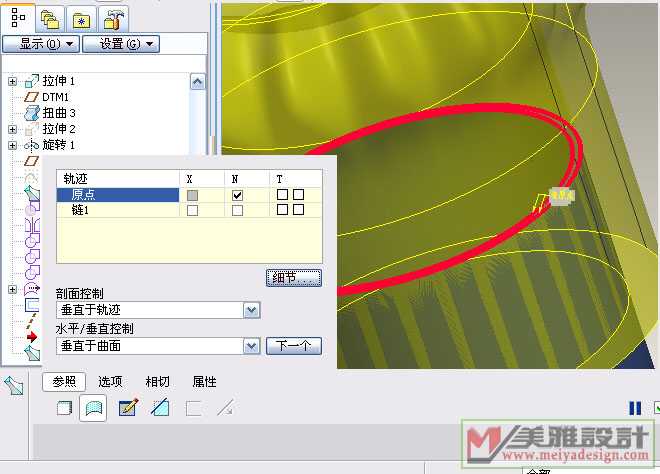

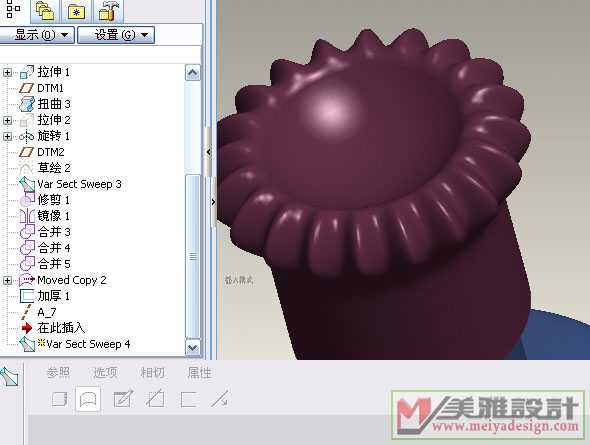

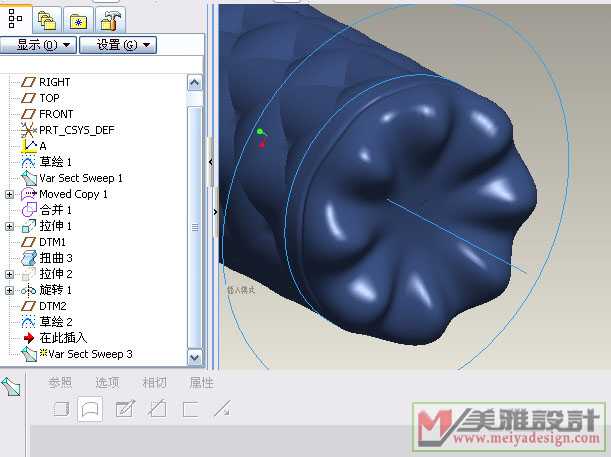

12、合并所有曲面，加厚瓶体0.2mm，用变截面扫描做出瓶盖，选择瓶颈的外圆为轨迹原点

飞龙 · 发表于 2008-2-28 12:39:12

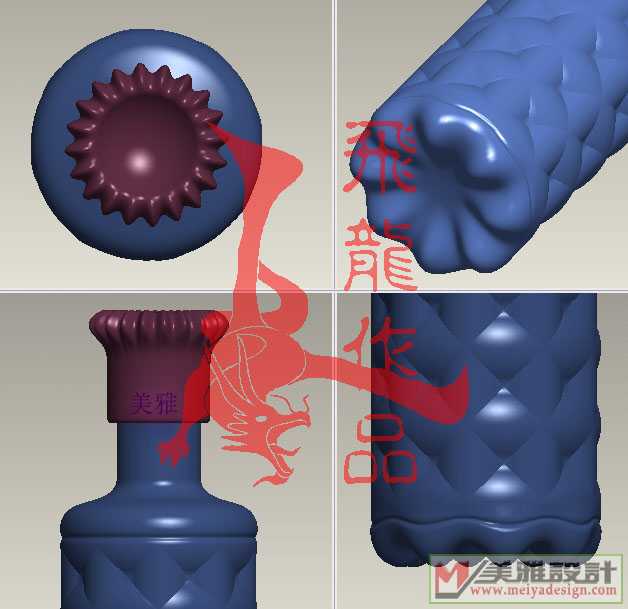

13、完成飞龙瓶的设计最终效果
