钻头到底应该如何绘制

qinfhome · 发表于 2008-2-1 00:41:07

有人做过吗？是用扫描吗？不过我觉得网上的那个做的缺勒一些元素，不完整。
有人可以提供一些建议或原型吗。谢谢

落叶秋天 · 发表于 2008-2-1 08:57:24

老兄,贴个图吧!不然怎么知道你要那样的钻头呢?

keshun · 发表于 2008-2-1 09:24:13

钻头的基本结构大致相同

keshun · 发表于 2008-2-1 09:35:43

原帖由 qinfhome 于 2008-2-1 00:41 发表
有人做过吗？是用扫描吗？不过我觉得网上的那个做的缺勒一些元素，不完整。
有人可以提供一些建议或原型吗。谢谢

我先谈谈我的观点

1.最简单的方法就是利用"扭曲"工具进行旋转扭曲,从而得到基本形状骨架.

2.用"混合"工具进行旋转动作得到形状骨架

在这里我就不多说了,你可以自己摸索一下

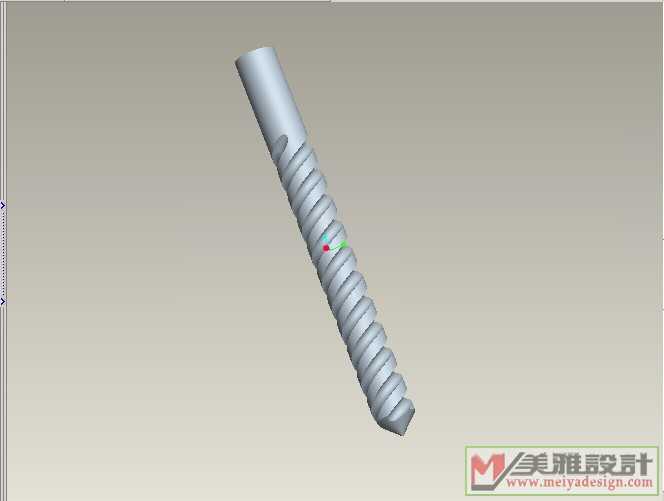

我发个PRT给你做个参考,在这个参考的基本骨架之上进行架线铺面(不是很像因为我手上没实物,只供参考)

.

注意的是:做这个东东主要是对角度的敏感!明白吗?

自己摸索一下看看吧!不明白的在留言讨论

希望以后多多光临美雅,相信你会在这里成长很多

:)

chaco · 发表于 2008-2-1 09:44:39

最方便的就是完成基本实体后用扭曲就可以完成，如果你想复杂可以用关系式

keshun · 发表于 2008-2-1 10:03:29

我个人用关系式很少,感觉做模型尽量命令简单实用

zhangqiulin · 发表于 2008-2-1 11:06:25

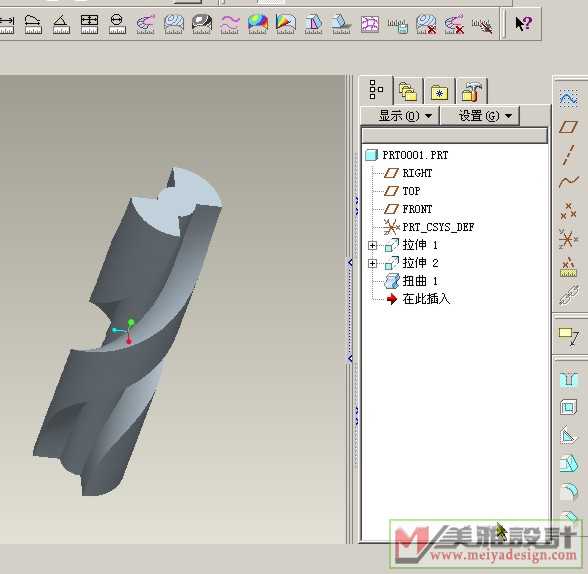

一些常用的钻头都标准化了,画法很多种, 我通常这样画的.不对请指教.

qinfhome · 发表于 2008-2-14 23:24:24

兄弟们啊，副切削刃，就是凸出来的窄刃应该怎么画。这也是同一条螺旋，但我不知道怎么表达

专属天使 · 发表于 2008-10-15 00:22:34

不够像啊,钻头没有切刃的??

cevon · 发表于 2008-10-20 13:57:44

4楼的兄弟的那个有点挑战性
