按提供的零件制作工程图(+3分)结束。视频教程35~38#

[复制链接]
发表于 2008-1-27 21:37:43 | 显示全部楼层 |阅读模式
视频教程:35#~38#,回复后可下载感谢guanjun提供的优秀视频教程!

题目要求:
1.按提供的3D模型进行制作工程图。要求用PROE工程图模块完成。
2.做好的成员上传工程图及相关联的3D模型整体压缩包,压缩包必须带密码,并短消息形式发给我查阅。
3.尺寸标注基本要求:
    1)正确:图纸符合国家制图标准。
    2)完全:标注制造零件所需要的全部尺寸,不遗漏,不重复。
    3)清晰:尺寸布置要整齐、清晰、便于查看。
    4)合理:标注尺寸要符合设计要求及工艺要求。

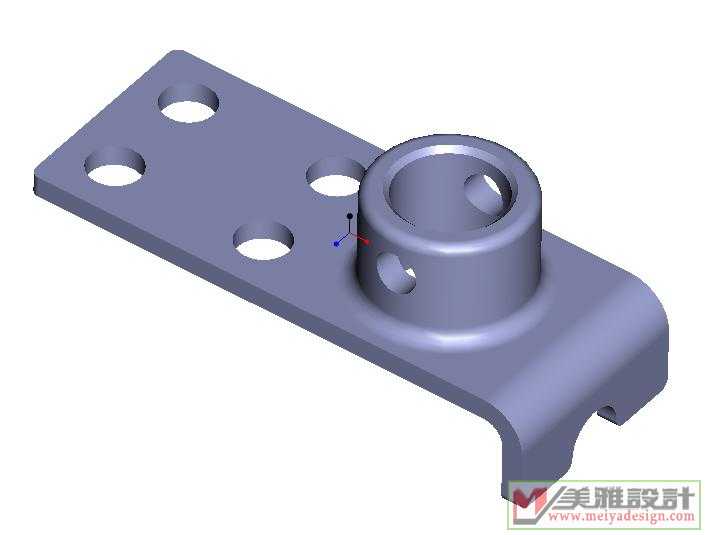

零件图外形

零件图外形

参考附件中PDF进行校对。提供26#的密码下载学习:12389

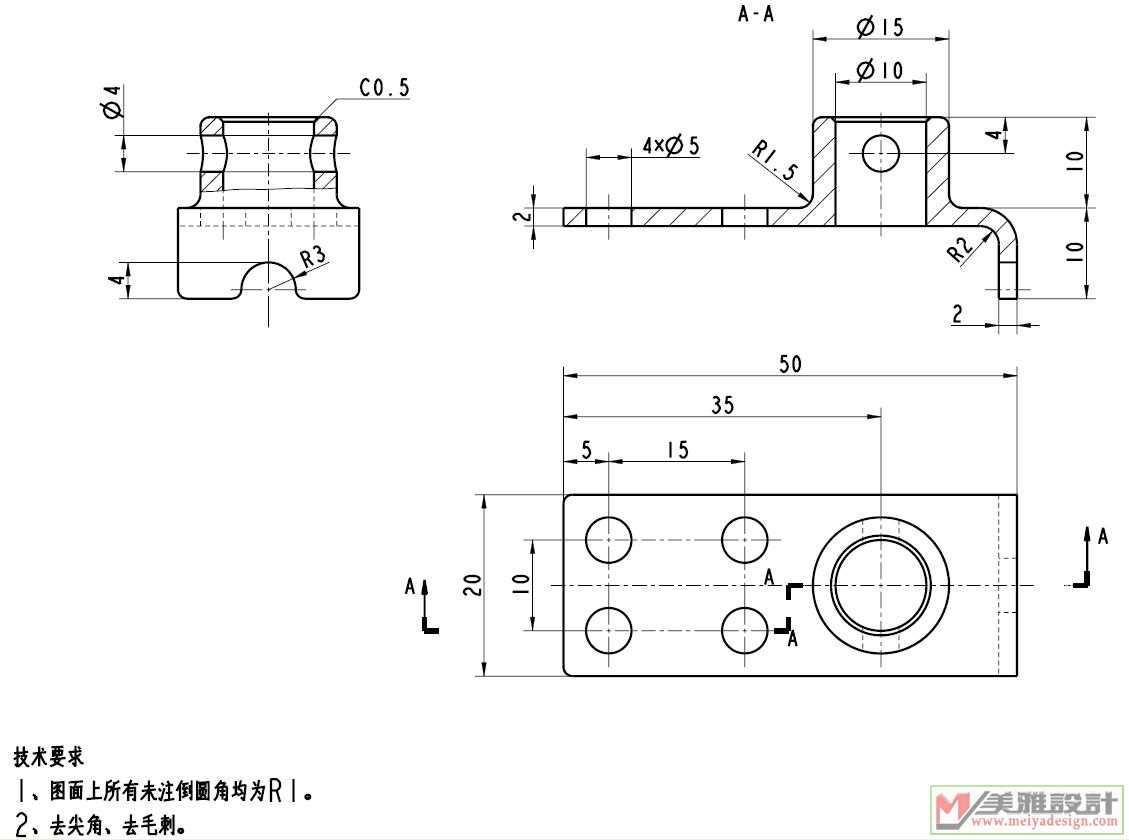

参考答案:

[ 本帖最后由 chinanast 于 2008-5-3 13:59 编辑 ]

123.prt.rar

45.66 KB, 下载次数: 88, 下载积分: 华币 -1

PROE3.0模型

123正确答案工程图.pdf

17.01 KB, 下载次数: 81, 下载积分: 华币 -1

评分

1

查看全部评分

发表于 2008-1-27 22:01:18 | 显示全部楼层
支持版大题目
做的很好,但是细节上有些轻微不足:
1.“2-Φ4”标注不是很妥,不需要“2-”
2.主视图上面少了个倒圆角标注。

由于整体都做的很好,技术+3表示肯定。
——by chinanast

已经重新上传了......

[ 本帖最后由 chinanast 于 2008-2-1 19:52 编辑 ]

4321.prt.rar

237.43 KB, 下载次数: 23, 下载积分: 华币 -1

评分

1

查看全部评分

发表于 2008-1-27 22:27:00 | 显示全部楼层
我也来支持
发表于 2008-1-28 08:03:32 | 显示全部楼层
支持,学习了!
老大,请多多指教!

[ 本帖最后由 zhangqiulin 于 2008-1-28 19:25 编辑 ]

桌面.rar

68.6 KB, 下载次数: 12, 下载积分: 华币 -1

评分

1

查看全部评分

发表于 2008-1-28 08:04:38 | 显示全部楼层
支持一下!
发表于 2008-1-28 08:28:33 | 显示全部楼层
感谢与时给大家带来接合实际工作的练习题目,大家积极参与练习!
发表于 2008-1-28 08:34:14 | 显示全部楼层
支持
发表于 2008-1-28 09:45:19 | 显示全部楼层
做了一个,期待教程
1.剖视图无名称。
2.部分尺寸未注意基准选取。
3.尺寸有遗漏。
——by chinanast

[ 本帖最后由 chinanast 于 2008-1-28 10:41 编辑 ]

123[1].prt.rar

234.13 KB, 下载次数: 10, 下载积分: 华币 -1

评分

1

查看全部评分

发表于 2008-1-28 09:46:21 | 显示全部楼层

请版主PP

第一个完成!
1.图框与视图之间填充比例不协调。
2.部分尺寸未注意基准选取。
3.尺寸有遗漏。
——by chinanast

[ 本帖最后由 chinanast 于 2008-1-28 10:31 编辑 ]

123.rar

247.69 KB, 下载次数: 15, 下载积分: 华币 -1

评分

1

查看全部评分

发表于 2008-1-28 09:54:09 | 显示全部楼层
支持下.还是第一次做
