风车建模PROE扭曲简单使用教程▲

飞龙

此教程被收录到中国PROE学习网 : http://www.wildfire.net.cn/html/69/n-669.html

原题地址：http://bbs.chinade.cc/thread-42408-1-1.html

小时候最喜欢玩的风车，特别有意思，让我们想起了童年的很多趣事，美好的童年，是人生最为快乐的一段时光，是人一生快乐的财富！

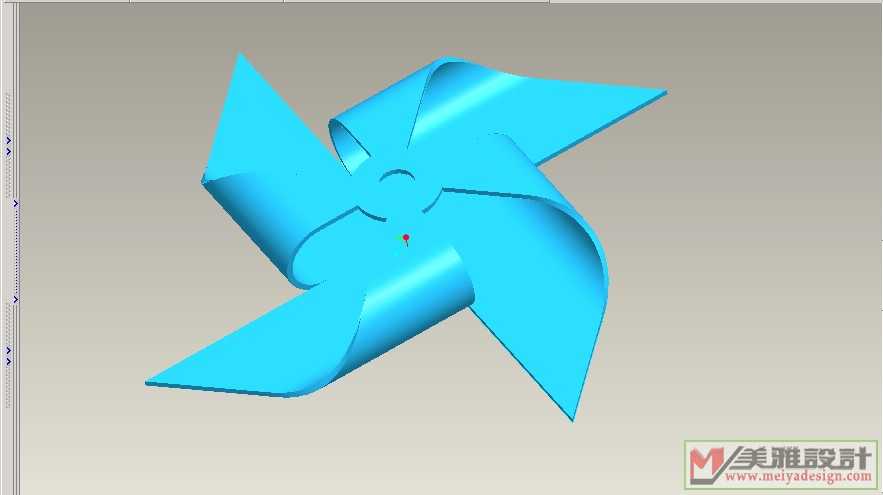

这道题目有多种方法，miaoring版主的教程主要是采用了造型构面的方法做的，大家可以看一下： http://bbs.chinade.cc/thread-42667-1-1.html

我在这里给大家带来的是另外一种做法：使用PROE扭曲功能创建这个可爱的小风车，我用的是PROE4.0，扭曲这个命令，如果你没有摸索使用过，控制起来还是有点麻烦的，乱扭当然就不用说，想扭出你想要的形状就需要花点时间去掌握和学习了！

下面以此实例讲解一下用PROE扭曲功能构建这个可爱的小风车吧！

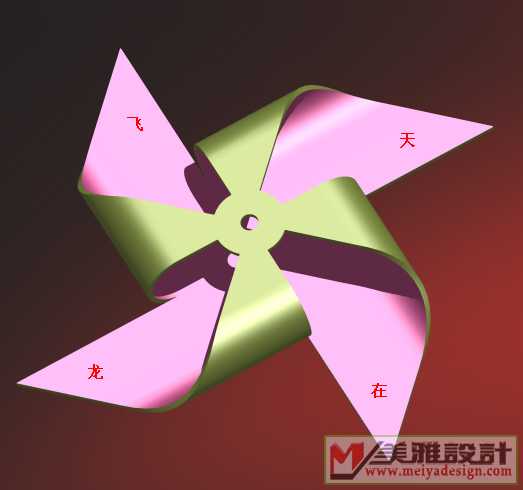

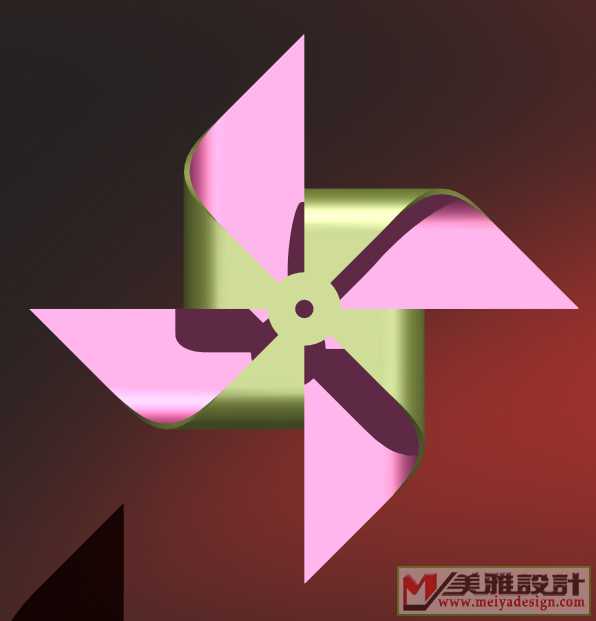

先让我们来看一下完成之后的最终效果图：

飞龙

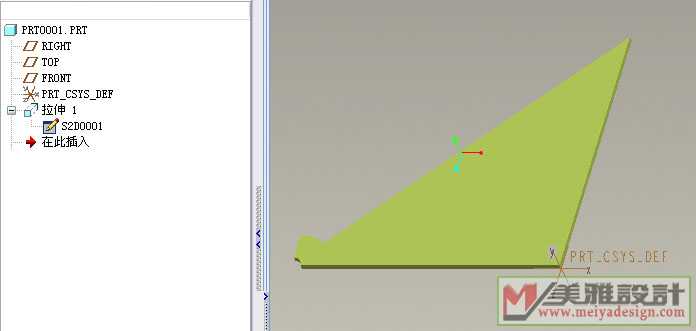

第一步：首先，我们用PROE的拉伸曲面工具，在PROE草绘中绘制四分之一的风车展开的形状，拉伸出如下图效果；

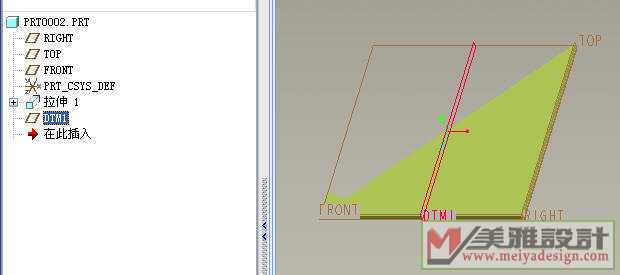

第二步：创建一个基准面DTM1，它是正好在刚才拉伸实体的中间部位；

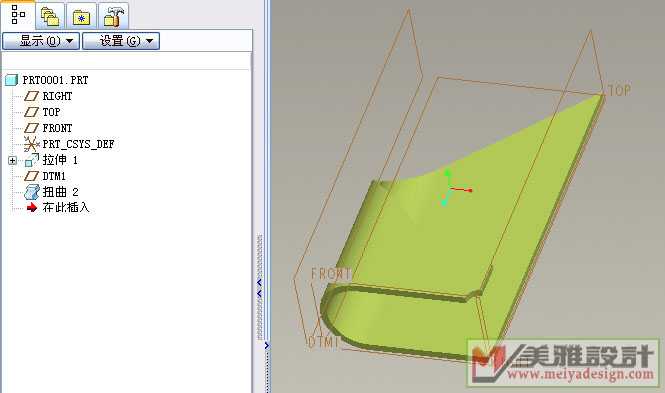

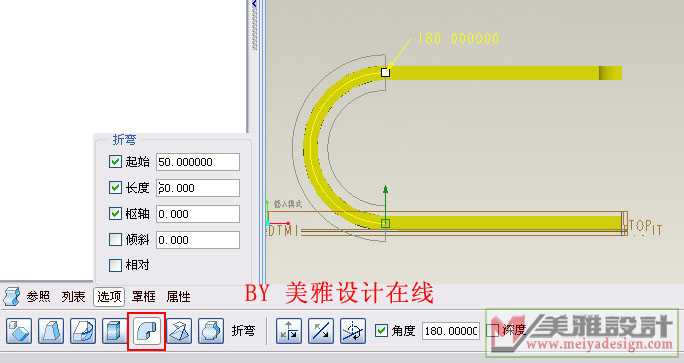

第三步：然后，我们使用PROE的扭曲（WARP）工具，在参照中几何选择我们刚才拉伸的实体，方向我们选择基准面DTM1，点击扭曲的启动折弯工具（倒数第三个图标），勾先角度并且设置角度值为180度，单击选项，设置数据值参照下图；

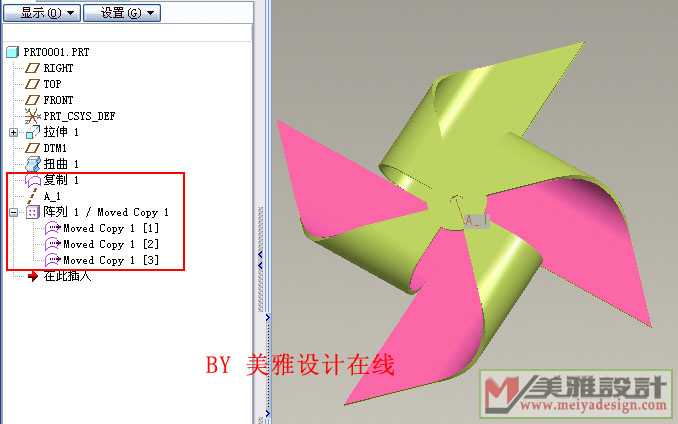

第四步：最后，将完成的风车的四分之一复制成曲面，再建立一个中心轴A_1，再阵列完成风车的建模设计！

中华破浪

也是个好办法，感谢分享

microsoft137

值得学习

qwert2007

不错

chinwinsbjatje

扭了半天，没扭起来，还忘老大上个prt让小弟再学学

zhangqiulin

上楼兄弟，俺替飞龙老大送你一个！

[ 本帖最后由 zhangqiulin 于 2008-1-26 14:45 编辑 ]

飞龙

原帖由 zhangqiulin 于 2008-1-26 14:02 发表
上楼兄弟，俺替飞龙老大送你一个！

感谢,美雅就应该不断的发扬助人为乐的精神!

中华秀剑

这种方法简单好用，谢谢！
