[原创教程] 羊角补面题目教程▲

 火 [复制链接]
kuangyun5210962
发表于 2008-1-22 23:23:07 | 显示全部楼层 |阅读模式
此教程已发布到美雅Pro/E学习网
既然美女版主开口要我来出这个题目的教程，那我只能一切行动听指挥拉，这是第一次在美雅出教程，做的不好大家多指教，废话少说开始。。。。。。

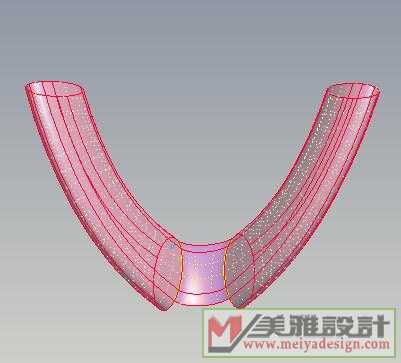

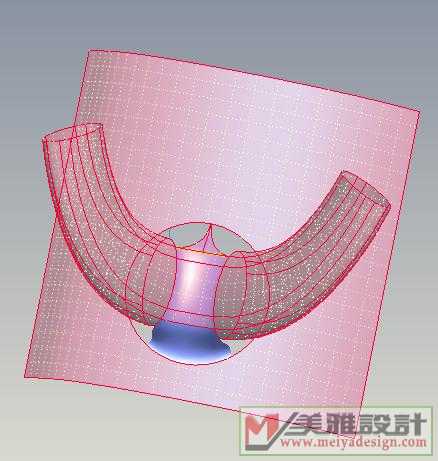

原题地址：http://bbs.chinade.cc/thread-43071-1-1.html

构面的方法很好，教程写得很好，辛苦了
BY 秀剑
能得到大家的肯定深感荣幸 ，以后继续和大家一起继续共同努力进步......

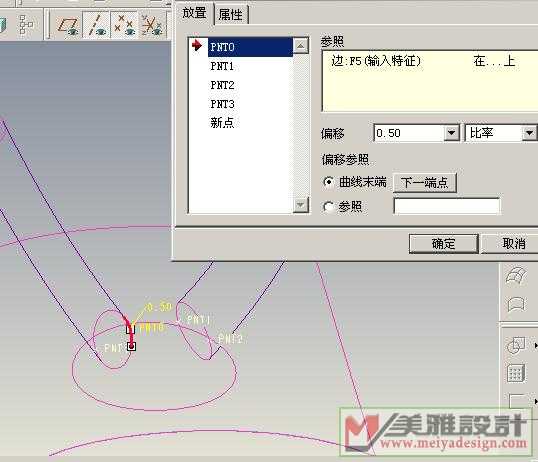

建立四个参照点都在0.5处

建立四个参照点都在0.5处

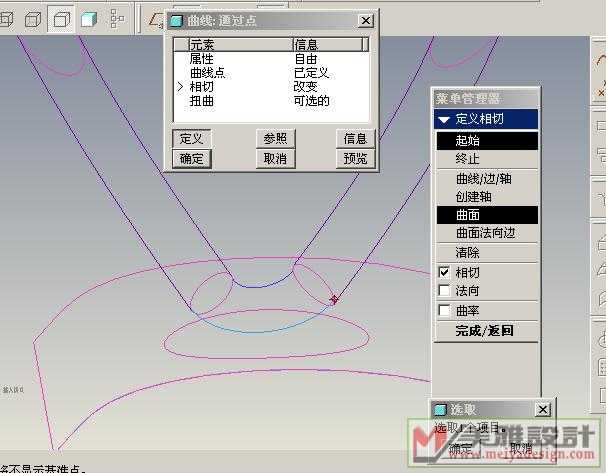

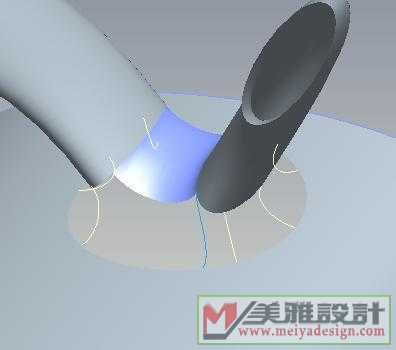

建立两条曲线，定义相切

建立两条曲线，定义相切

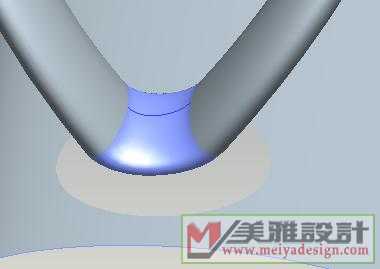

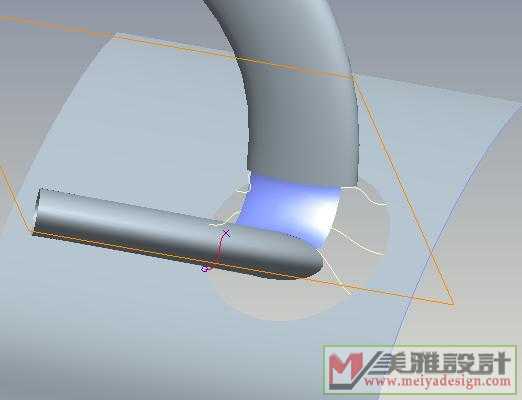

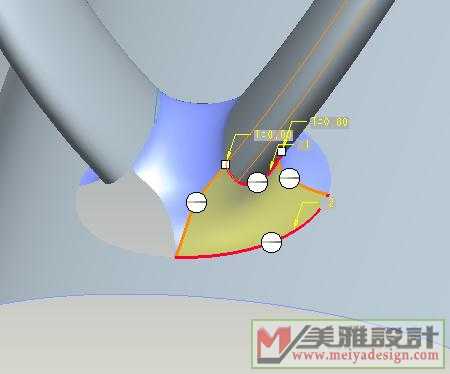

建立混合曲面定义曲面相切

建立混合曲面定义曲面相切

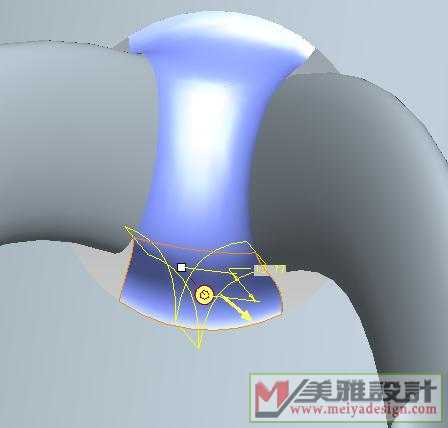

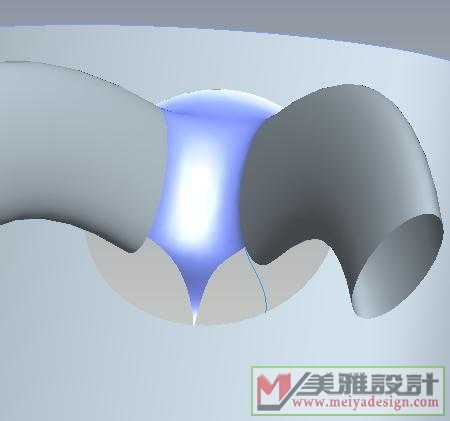

切掉不需要的部分

切掉不需要的部分

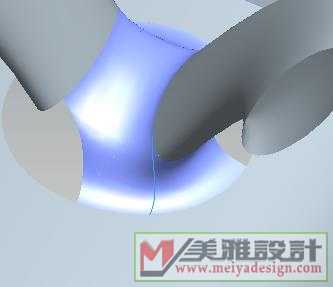

合并曲面

合并曲面
回复

使用道具 举报

kuangyun5210962
 楼主| 发表于 2008-1-22 23:31:10 | 显示全部楼层
.......

进入造型曲面建立六跟曲线，定义曲面相切，调好曲线曲率，曲线的质量直接影响后面做出来的面的质量

进入造型曲面建立六跟曲线，定义曲面相切，调好曲线曲率，曲线的质量直接影响后面做出来的面的质量

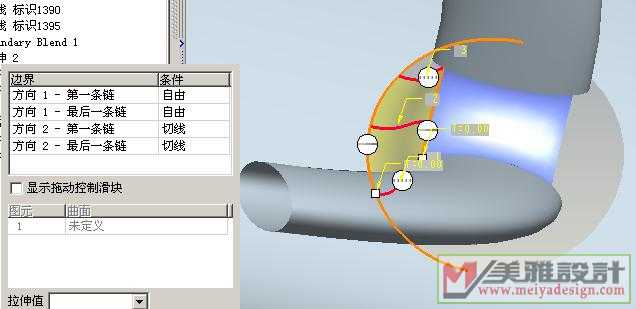

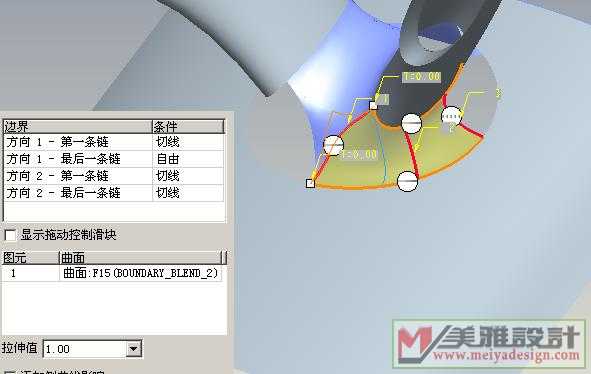

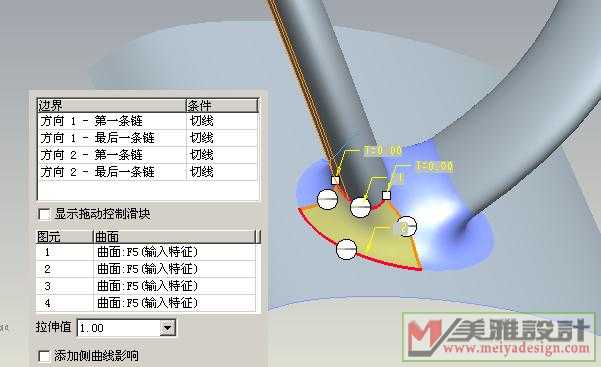

建立混合曲面定义相切

建立混合曲面定义相切

另外一边也一样

另外一边也一样

切

切

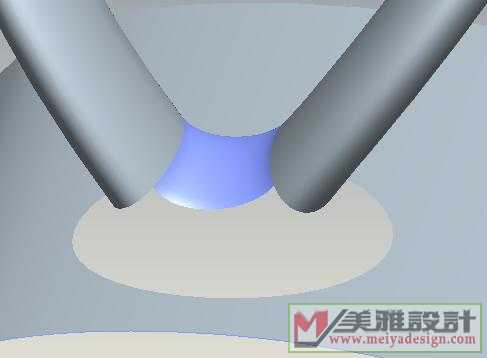

切除后的形状

切除后的形状

回到先前的造型窗口建立六条新的曲线

回到先前的造型窗口建立六条新的曲线
回复 支持 反对

使用道具 举报

kuangyun5210962
 楼主| 发表于 2008-1-22 23:34:49 | 显示全部楼层
..................

[ 本帖最后由 kuangyun5210962 于 2008-1-23 15:40 编辑 ]

合并曲面

合并曲面

继续做出混合曲面，定义曲面相切

继续做出混合曲面，定义曲面相切

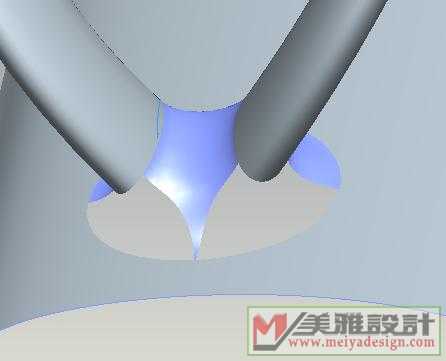

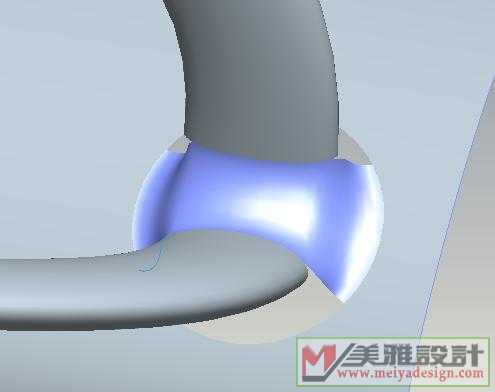

做好后的曲面

做好后的曲面

同样做出另外一边

同样做出另外一边

合并曲面

合并曲面

和先前一样切，不用我说后面该怎么做大家都该明白了

和先前一样切，不用我说后面该怎么做大家都该明白了
回复 支持 反对

使用道具 举报

kuangyun5210962
 楼主| 发表于 2008-1-22 23:40:40 | 显示全部楼层
其实这个题目没什么难的·～只是左右不对称，不能只做四分之一然后阵列或者镜像哈·～大家有什么好的方法可以拿上来一起学习哈··

[ 本帖最后由 kuangyun5210962 于 2008-1-22 23:44 编辑 ]

做出混合曲面定义相切

做出混合曲面定义相切

另外一边也是

另外一边也是

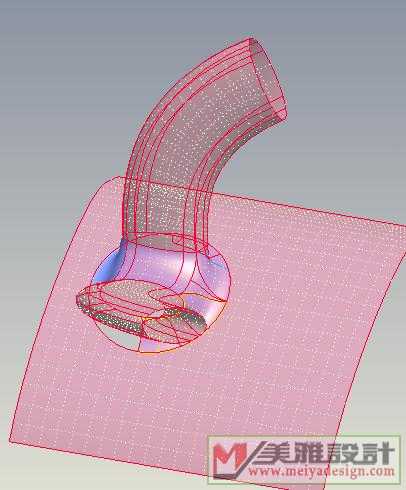

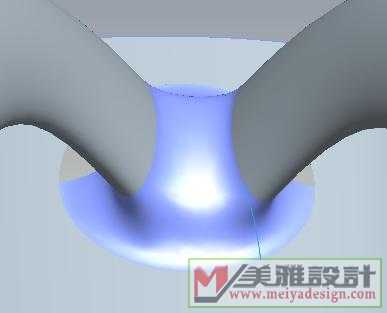

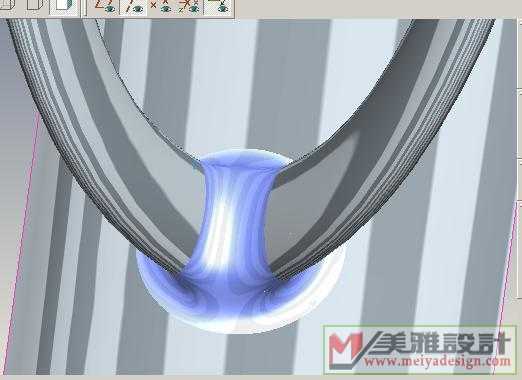

合并曲面后的最终效果，OK，收工，呼噜呼噜去咯................

合并曲面后的最终效果，OK，收工，呼噜呼噜去咯................

yangjiao.prt.rar

191.61 KB, 下载次数: 514, 下载积分: 华币 -1

评分

1

查看全部评分

回复 支持 反对

使用道具 举报

gramwin
发表于 2008-1-23 08:16:50 | 显示全部楼层
，顶起来！
回复 支持 反对

使用道具 举报

水晶2007
发表于 2008-1-23 08:22:22 | 显示全部楼层
不错
回复 支持 反对

使用道具 举报

terry_bts
发表于 2008-1-23 08:53:00 | 显示全部楼层
高手接的就是漂亮,,学习了~~
回复 支持 反对

使用道具 举报

暗香楹袖
发表于 2008-1-23 08:53:05 | 显示全部楼层
原来如此，高手就是高手！
回复 支持 反对

使用道具 举报

中华秀剑
发表于 2008-1-23 08:55:11 | 显示全部楼层
构面的方法很好，教程写得很好，辛苦了
回复 支持 反对

使用道具 举报

残剑
发表于 2008-1-23 09:04:16 | 显示全部楼层
题目没空做，来这学习。
