为什么复合后边界不能设为相切

caifujing · 发表于 2008-1-13 21:28:06

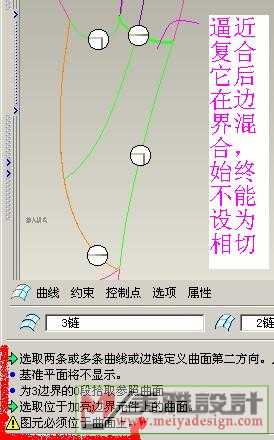

各位老大，问一个超菜问题：当一个面的边界中间有折线时，经常看到别人先用逼近复合后，再边界混合，再设为相切，曲面超顺，为什么我这样做时，始终无法设置相切，系统总是提示：“图元必须位于曲面上”，希望得到热心人的解答，谢谢！！！

[ 本帖最后由 ykplove 于 2008-1-14 10:59 编辑 ]

飞龙 · 发表于 2008-1-13 21:49:17

像这种情况下就不能用复合曲线了,直接选择曲面边界吧!

暗香楹袖 · 发表于 2008-1-13 22:04:53

占位学习!

薯仔lyx · 发表于 2008-1-13 22:25:07

这样的话可能是你复合的时候没把全部线段复合``
你把视图放大点````认真点看下有没漏````

caifujing · 发表于 2008-1-13 23:49:00

谢谢几位老大的解答

！复合的曲线没有问题，如果象飞龙老大那样直接用曲面边界的话，可以设为相切，但中间有条折线，

而复合后做的面中间是没折线的，我是想搞明白，为什么复合后不能设为相切？希望不知道的继续探讨，希望知道的请明示！！！谢谢！！！

caifujing · 发表于 2008-1-14 00:12:46

原帖由 美雅设计在线 于 2008-1-13 21:49 发表
像这种情况下就不能用复合曲线了,直接选择曲面边界吧!

如果飞龙老大能详细的解释一下就最好了

，希望和我一样想弄个明白的兄弟姐妹们都来帮忙顶顶！！！

joycat1251 · 发表于 2008-1-14 07:51:08

能相切就可以了，你中间有条折线那是因为源曲面没有做到光滑，如果源曲面光滑，直接边界或用复合边界都可以相切，因为不光滑源曲面被相切的那个边被逼近后已经脱离了源曲面边界，怎么相切？？？？？

落叶秋天 · 发表于 2008-1-14 07:53:02

偶看你的截图上,有地方应该有拐角,这在新手构面的时候最常见.

偶也有这样经历!

落叶秋天 · 发表于 2008-1-14 07:54:16

偶建议你把PRT上传让高手帮你解决吧!

baby778 · 发表于 2008-1-14 08:20:31

我也遇到过这样的问题，很烦恼，请各位大侠说说
