产品装配过程中会不会干涉怎么分析

桃木 · 发表于 2008-1-13 19:28:36

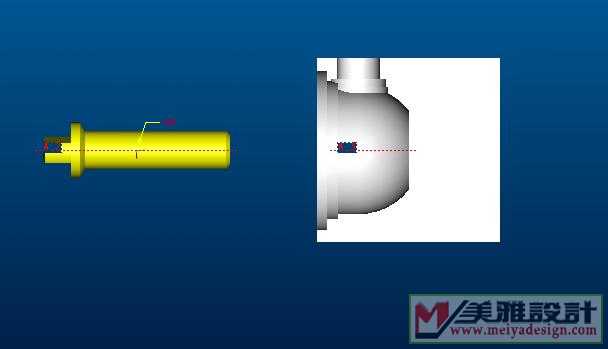

各位同仁帮忙看一下，
今天老板给的两零件，装配下看看在现实中装不装得起来，
不知道怎么分析，
因为我的是P4.0的怕有些人的打不开，所以转了IGES格式，

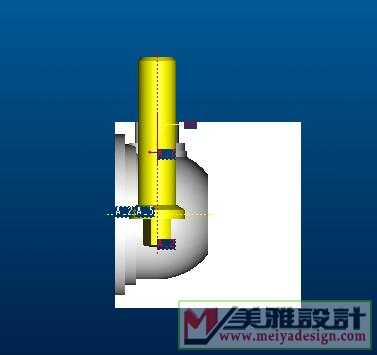

装配顺序是图1-1到1-2

谢谢！

joycat1251 · 发表于 2008-1-13 19:51:36

组装时用平面+销钉，只留一个自由度
然后转到机构去分析，加马达，机构多学学

beyond5737 · 发表于 2008-1-13 20:44:23

发张图片你看看你就清楚了呵呵

桃木 · 发表于 2008-1-13 21:01:42

谢谢，
我的意思是说，装的过程中会不会干涉

薯仔lyx · 发表于 2008-1-13 21:50:18

哦哦``大概看懂你什么意思了`````
你可以这样试下```用草绘把大致的装配路线画出来
之后用扫描````截面画销钉的最大面积```把扫出来的东西看看和那盖子有没有干涉``
不知这方法行不行````

残剑 · 发表于 2008-1-14 08:25:56

原帖由桃木于 2008-1-13 21:01 发表
谢谢，
我的意思是说，装的过程中会不会干涉

过程中会不会干涉？？

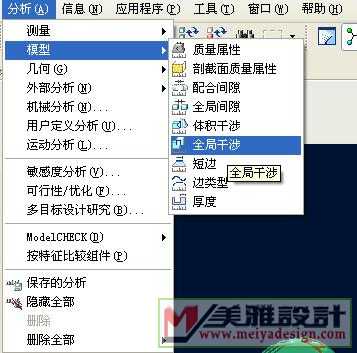

装配后用干涉分析一下。

桃木 · 发表于 2008-1-18 13:07:35

原帖由 美雅残剑 于 2008-1-14 08:25 发表

过程中会不会干涉？？

装配后用干涉分析一下。

就是在现实中装的时候会不会撞到，
能实现过程装配的话是不会干涉的

zhanglili167 · 发表于 2008-1-21 14:44:33

直接剖面看看也可以啊

ericwu · 发表于 2008-1-21 22:09:59

一个很笨的方法,做剖面到CAD中,然后做装配运动,就知道有没有干涉了,呵呵.

ouyonka · 发表于 2008-3-17 23:14:47

模拟机械运动分析,看看运动包络实体效果
