没办法过线构面了

天地归离 · 发表于 2008-1-12 22:23:32

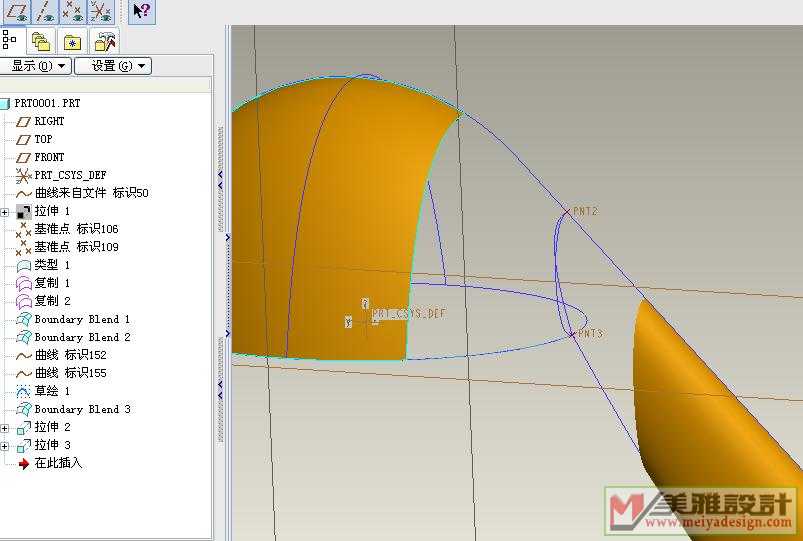

我根据构面练手题的教程做现在有一步做不出来了如下图

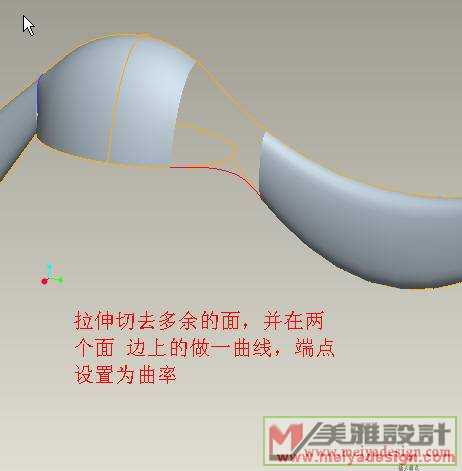

他教程那里面需要我建立一条曲线如图

但是我建立的曲线不能设置端点为曲率究竟为什么呢我最后自己是用对齐来约束的所以就在下一步过线构面的时候没办法成面了请问我应该怎么做呢我把文件上传上来吧看是不是我之前的操作有问题谢谢了
请各位高人指点一下

[ 本帖最后由 ykplove 于 2008-1-13 01:01 编辑 ]

彼岸花 · 发表于 2008-1-12 22:53:15

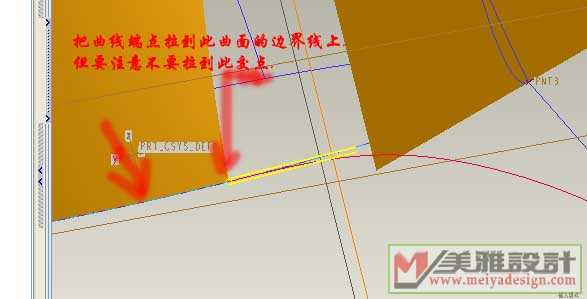

注意是要拉到曲面的边界线.而非曲面或交点..因为相切和曲率都是指端点与线之间的关系.

天地归离 · 发表于 2008-1-12 23:04:31

请允许我再问一下楼上的高人
请问你说不要拉到的那个点意思是说只要不是那个端点就可以了只要我拉的点在线上就可以位置可以随便定么？？

残剑 · 发表于 2008-1-13 01:00:04

先隐藏曲线，造型线的端点放置在边线上，然后再移动点到边线的端点。

暗香楹袖 · 发表于 2008-1-13 08:45:31

占位听课!

dongye1983 · 发表于 2008-1-13 09:06:38

谢谢老师!~~

落叶秋天 · 发表于 2008-1-13 10:28:02

支持一下！

天地归离 · 发表于 2008-1-13 19:36:08

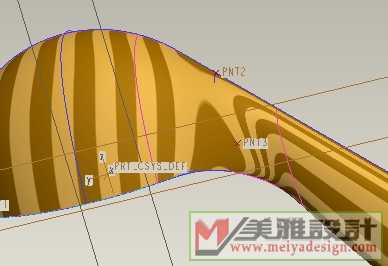

恩偶懂了谢谢现在到后来的部分有点问题了继续研究中

虚心大师 · 发表于 2008-1-14 09:03:13

支持！支持！

yjcongbin · 发表于 2008-1-14 15:56:32

学习了
