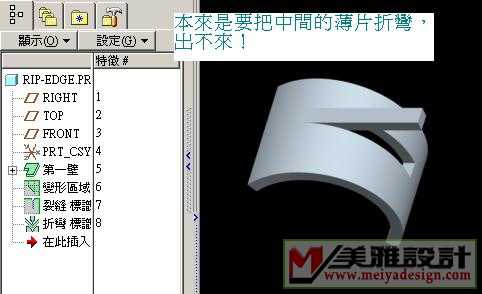

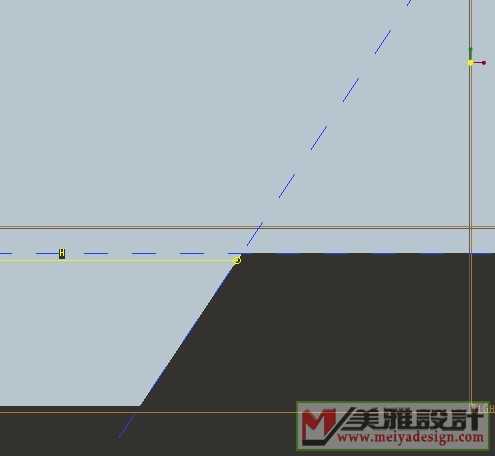

鈑金菜菜NEMO提問之：角度折彎如何與原輪廓接平？

任我游nemo

大蝦們指點下啊！偶的帕特WF3.0



[ 本帖最后由 任我游nemo 于 2008-1-9 14:43 编辑 ]

暗香楹袖

我不会就只能帮你顶答案了！

任我游nemo

原帖由 暗香楹袖 于 2008-1-9 11:41 发表
我不会就只能帮你顶答案了！

多謝暗香兄捧場

任我游nemo

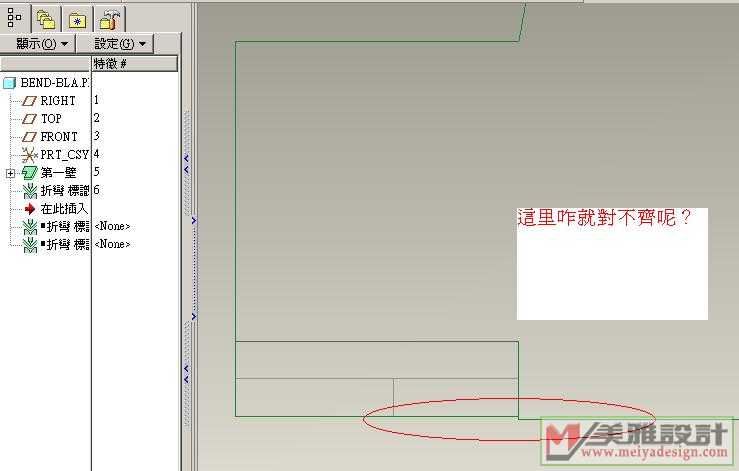

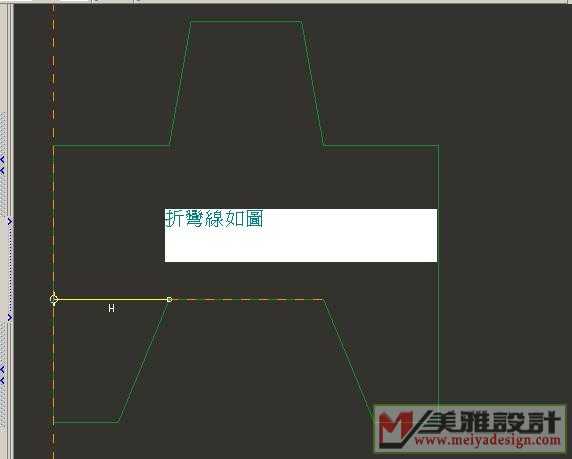

再問折彎：

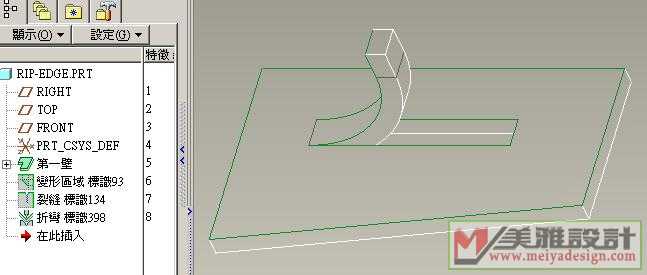

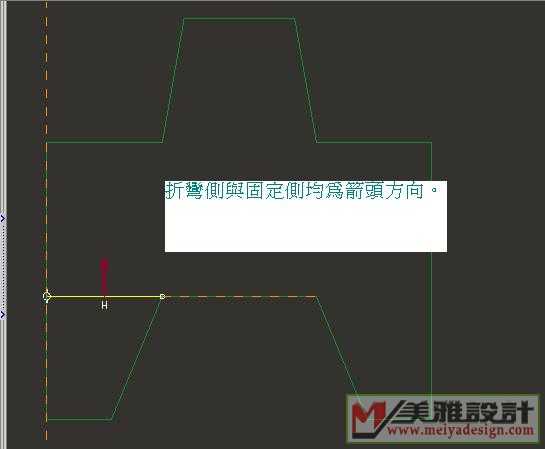

這是用變形區域--撕裂--折彎做的。出不了想要的效果

luotuo52

原帖由 任我游nemo 于 2008-1-9 13:44 发表
再問折彎：
這是用變形區域--撕裂--折彎做的。出不了想要的效果

100001

这个问题我做过，分享一下，

你的只有一处忽视，导致做不出来。

原因是你在折弯时，一定要选择变形的区域，既矩形变形条区域，你在试试。
错就错在你误选了外围的区域，你再试试。

luotuo52

原帖由 任我游nemo 于 2008-1-9 10:08 发表
大蝦們指點下啊！偶的帕特WF3.0
99948
9994999950

原因很简单，因为你定的折弯线后，并且要求从这个线折弯，同时又要和旁边对齐，这是实际做不出的。因为必需考虑折弯半径。

依次附图让你明白。

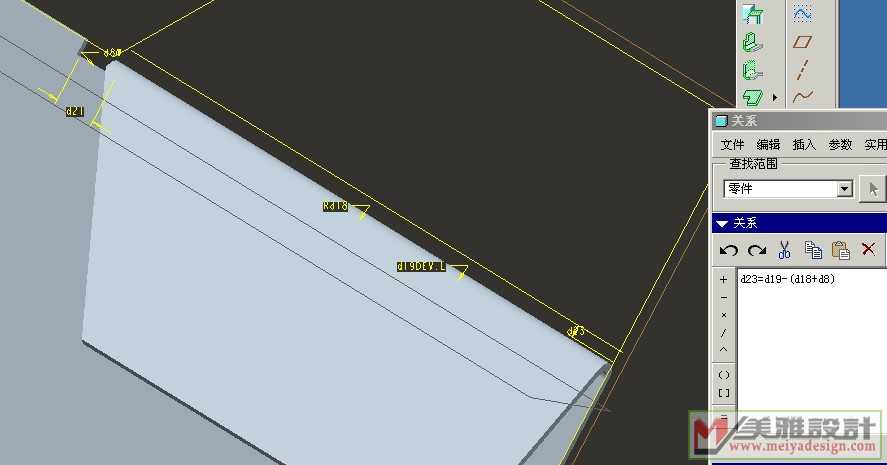

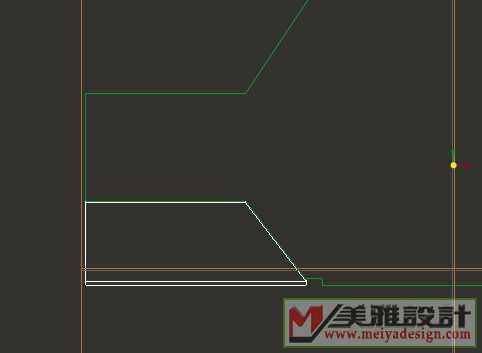

1 折弯线在草绘时必须偏下，如图黄色线，此时标注草绘黄线到右边想堆齐的那边界距离 （d23）
2 需用关系式，必须约束，看图片   d23=d19(钣金折弯系统内定折弯表对应的弯曲距离)－（d18折弯半径+d8料厚）
3 就是再生后你要的样子

任我游nemo

原帖由 luotuo52 于 2008-1-9 14:03 发表


原因很简单，因为你定的折弯线后，并且要求从这个线折弯，同时又要和旁边对齐，这是实际做不出的。因为必需考虑折弯半径。

依次附图让你明白。
1 折弯线在草绘时必须偏下，如图黄色线，此时标注草绘黄线到右 ...

多謝羅兄，學到一招

任我游nemo

原帖由 luotuo52 于 2008-1-9 13:50 发表


这个问题我做过，分享一下，

你的只有一处忽视，导致做不出来。

原因是你在折弯时，一定要选择变形的区域，既矩形变形条区域，你在试试。
错就错在你误选了外围的区域，你再试试。

多謝指點，這回選變形區內的面做草繪平面，可以了
