8字发财瓶构面教程▲

飞龙 · 发表于 2008-1-6 16:33:14

▲此教程已经被收录到中国PROE学习网: http://www.wildfire.net.cn/html/63/n-463.html

原题目地址：http://bbs.chinade.cc/thread-41813-1-1.html
本教程使用15楼的作法，更多更好的方法，欢迎大家开帖出教程！

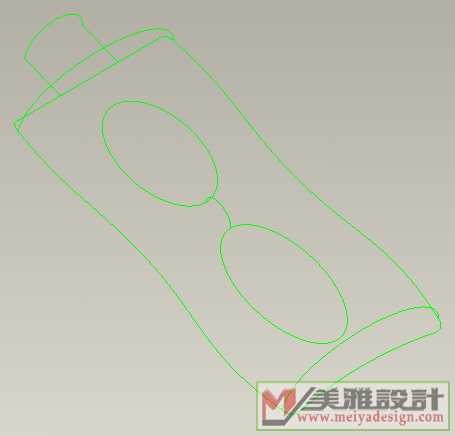

题目提供的IGS曲线，如图：

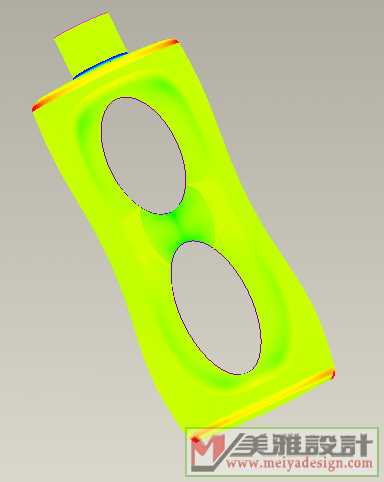

做好之后的效果高斯分析效果，如图：

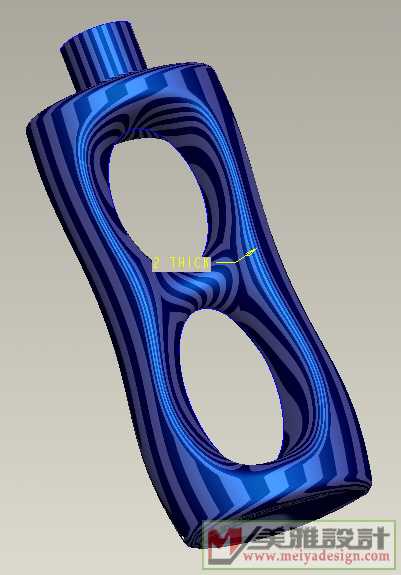

做好之后的效果斑马分析效果，如图：

飞龙 · 发表于 2008-1-6 16:39:21

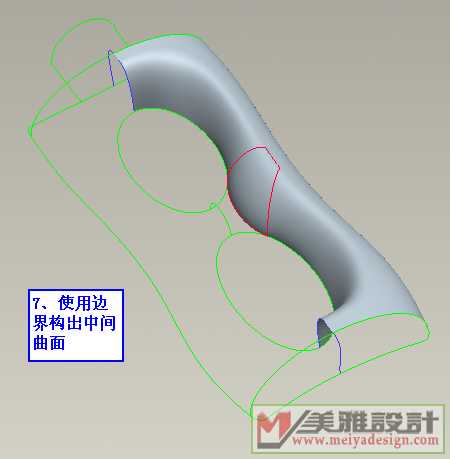

7、使用边界构出中间曲面

飞龙 · 发表于 2008-1-6 16:34:59

教程开始，欢迎大家加入交流讨论，更多好方法跟着上吧

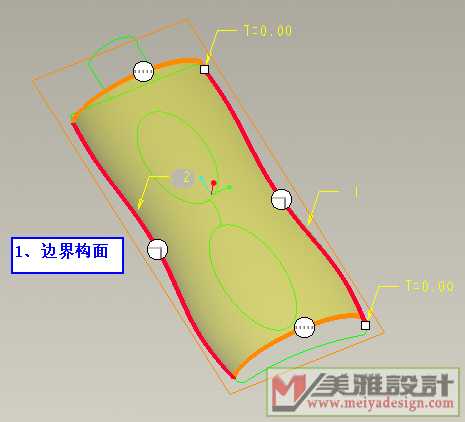

1、边界构面

飞龙 · 发表于 2008-1-6 16:35:53

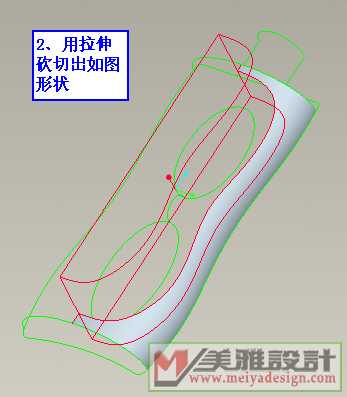

2、用拉伸砍切出如图形状

飞龙 · 发表于 2008-1-6 16:36:25

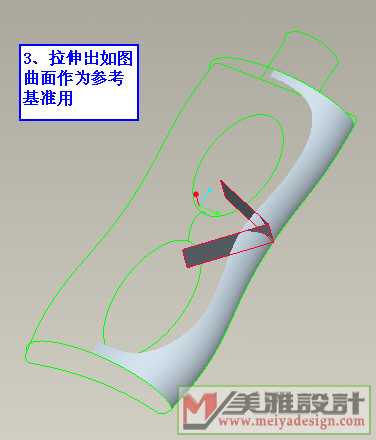

3、拉伸出如图曲面作为参考基准用

飞龙 · 发表于 2008-1-6 16:36:54

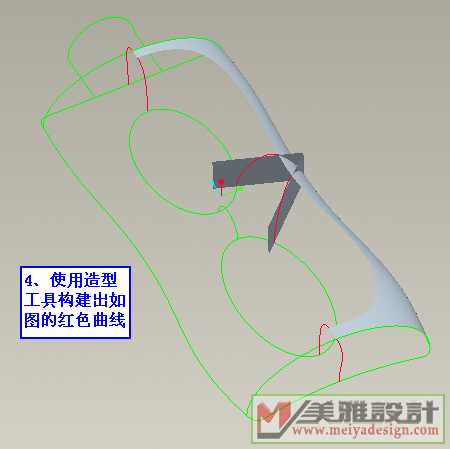

4、使用造型工具构建出如图的红色曲线

飞龙 · 发表于 2008-1-6 16:37:26

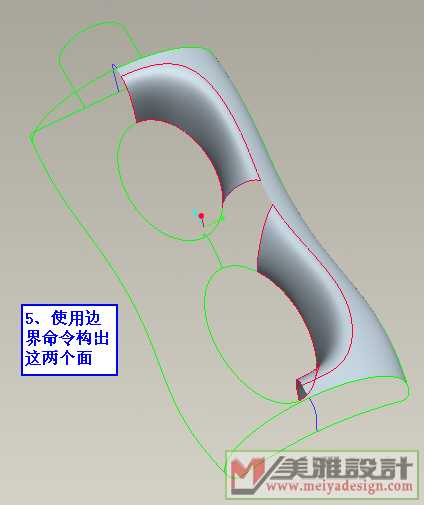

5、使用边界命令构出这两个面

飞龙 · 发表于 2008-1-6 16:38:51

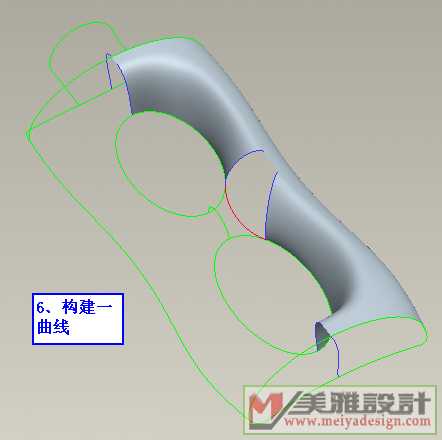

6、构建一曲线

飞龙 · 发表于 2008-1-6 16:40:30

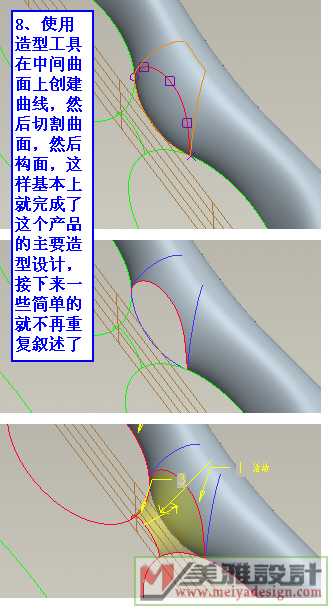

8、使用造型工具在中间曲面上创建曲线，然后切割曲面，然后构面，这样基本上就完成了这个产品的主要造型设计，接下来一些简单的就不再重复叙述了！

最终完成效果:

残剑 · 发表于 2008-1-6 16:45:24

坐老大的沙发，听课。。。。。
