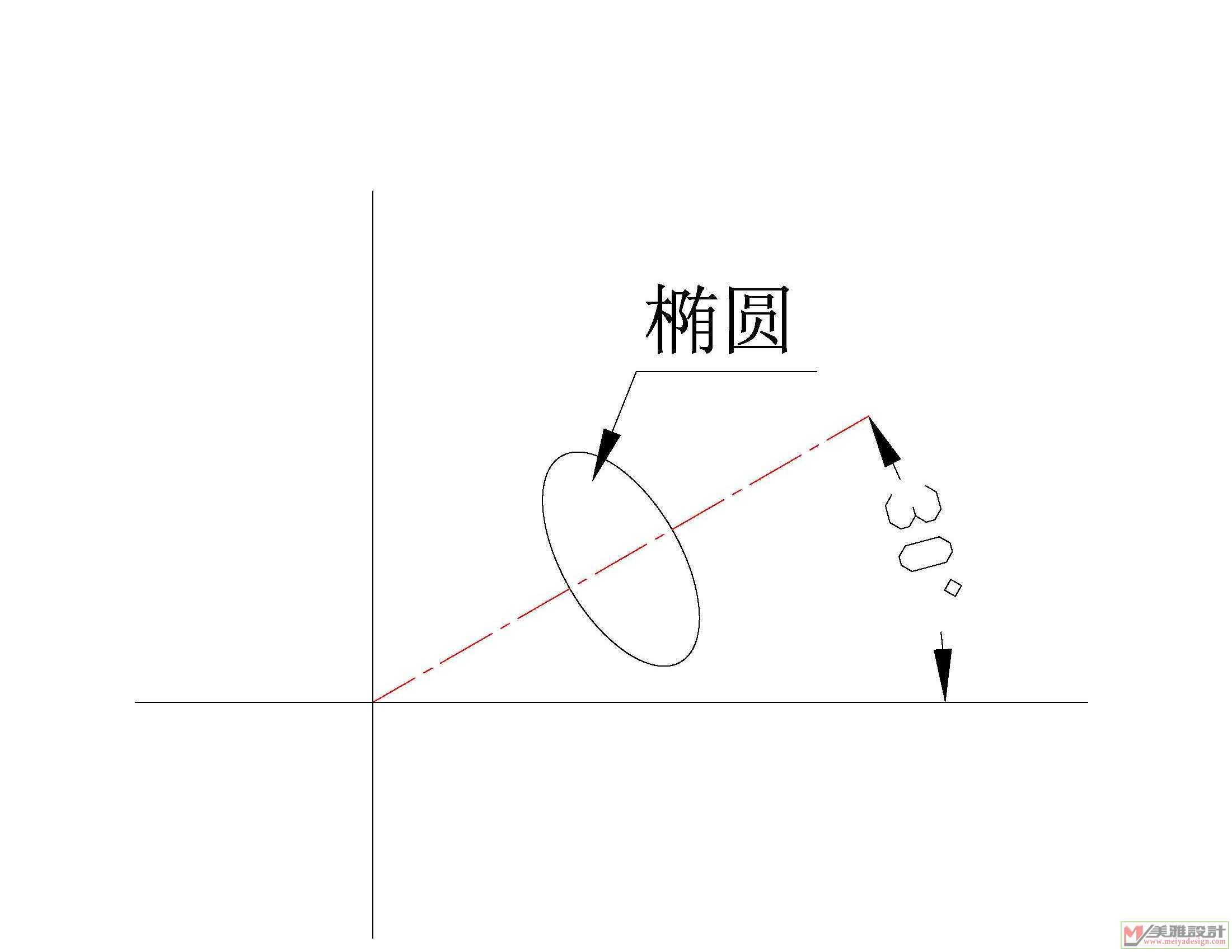

[解决] 带角度椭圆在PROE怎样画

[复制链接]
发表于 2008-1-4 17:10:10 | 显示全部楼层 |阅读模式
发表于 2008-1-4 17:31:55 | 显示全部楼层

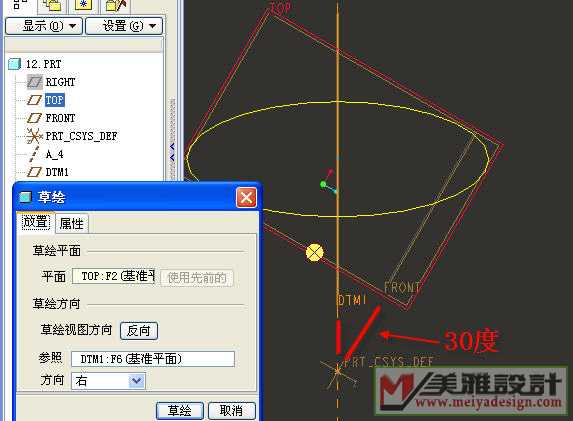

提示一下,你可以做一个30度夹角的辅助基准面!
发表于 2008-1-4 18:44:47 | 显示全部楼层
做30度的基准面,以此面作为参照平面。
发表于 2008-1-4 20:55:08 | 显示全部楼层
占位支持下!
发表于 2008-1-5 08:39:54 | 显示全部楼层

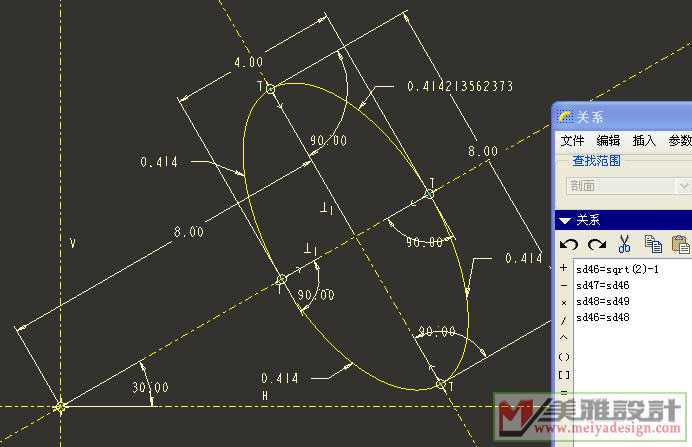

给个图你看吧!草绘直接画!
ROH值:sd#=sqrt(2)-1   也就是0.414

[ 本帖最后由 gramwin 于 2008-1-5 11:32 编辑 ]
发表于 2008-1-5 10:37:53 | 显示全部楼层

回复 5# 推荐此文赚积分 的帖子

没看明白你画的是啥意思
发表于 2008-1-5 10:51:41 | 显示全部楼层

对...

飞龙兄说的对,做个基准面
发表于 2008-1-5 11:33:44 | 显示全部楼层
原帖由 anxin0322 于 2008-1-5 10:37 发表
没看明白你画的是啥意思

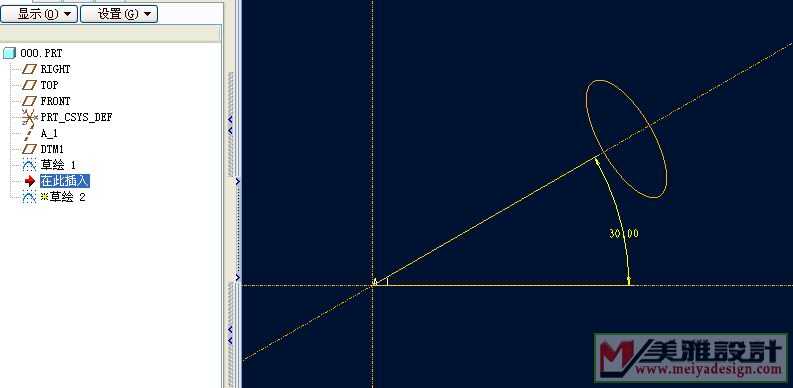

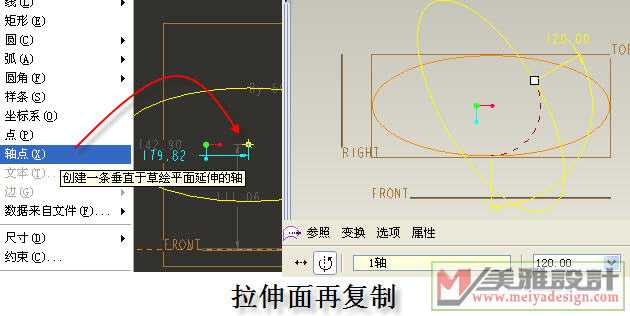

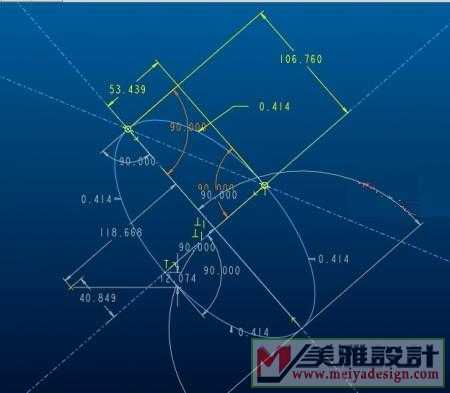

,想偷懒都不行。看图吧!

[ 本帖最后由 gramwin 于 2008-1-5 11:47 编辑 ]

评分

1

查看全部评分

 楼主| 发表于 2008-1-5 21:06:52 | 显示全部楼层

OK

谢谢大家帮助
发表于 2008-1-7 09:27:22 | 显示全部楼层
不错,很透彻
