[解决] 为什么我在造型里面构面总是失败?

[复制链接]
发表于 2008-1-3 11:46:38 | 显示全部楼层 |阅读模式

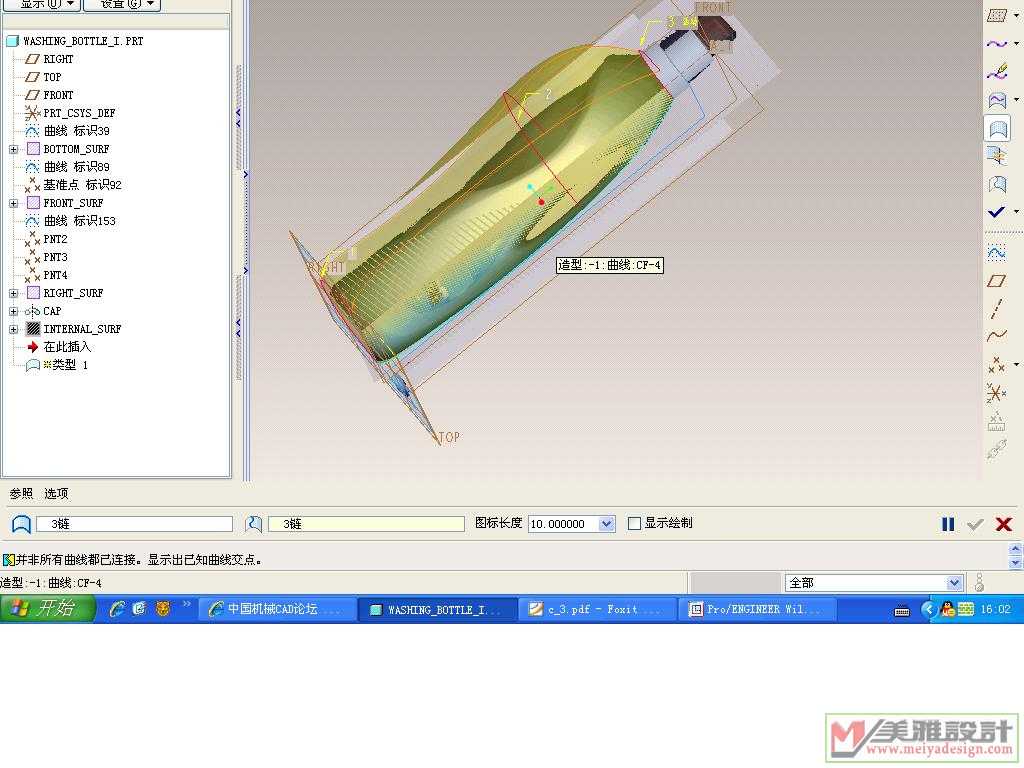

为什么老是在选第二方向的曲线时出现曲线与曲线之间没有衔接的问题,要怎么解决
我在构线的时候也是按住SHIFT了再点的曲线,但怎么都不能使曲线与曲线之间有交点,但我退出造型曲面后用边界混合的方式又能构建出曲面.有没有高手指点一下,还有一个问题就是怎么才能使插入的图片隐藏起来,我初学曲面这个还不晓得.

[ 本帖最后由 美雅秀剑 于 2008-1-3 12:28 编辑 ]
发表于 2008-1-3 12:27:52 | 显示全部楼层
造型曲面和边界曲面的构面法则是不一样的,所以你用边界的构面方法来套用是不对的,下面我讲一下用法吧!

首先是选择用来构面的四个边,然后是选择中间曲线(如果没有中间曲线就空着不用选),你认真看图标,应该也能够看得出来意思了,很直观的,试试吧


评分

1

查看全部评分

发表于 2008-1-3 12:29:27 | 显示全部楼层
造型曲面是没有第一第二方向之分的,不太明白楼主的问题,可以把出错时间的提示抓图片上来看看
对于看图造型,我一般在描好线之后,另存为igs文件,在新档案里面调入igs文件
发表于 2008-1-3 12:49:31 | 显示全部楼层
原帖由 惠州表业 于 2008-1-3 12:29 发表
造型曲面是没有第一第二方向之分的,不太明白楼主的问题,可以把出错时间的提示抓图片上来看看
对于看图造型,我一般在描好线之后,另存为igs文件,在新档案里面调入igs文件

原来这样!谢谢指点!
发表于 2008-1-3 12:50:21 | 显示全部楼层
楼主对概念没有搞清楚,根据秀剑所说的去做吧!
发表于 2008-1-21 16:26:59 | 显示全部楼层
楼主就是楼主
发表于 2008-1-22 08:48:24 | 显示全部楼层
新建一个层把图片隐藏即可。
