[求助] proe另存零件带有工程图的方法后遗证解答

[复制链接]
发表于 2007-12-28 12:04:24 | 显示全部楼层 |阅读模式
首先知道proe另存零件带有工程图的方法:在原文件修改而不想覆盖此零件时候 需要另存副本  怎么才能把工程图一起保存?
解决方法:工具→选项→在config中输入rename_drawings_with_object      其值更改为both



但是还有很多后遗证要设置的,还请求大家帮助一下。

   问题1、 进行这个设置以后当然对作图的效率大大提高了,但是进行保存副本之后,frm格式的图框模板不能关联存过去,这时我们只能手动将frm图框复制到另存后的目录,不知道有没有什么好的方法可以把frm图框也一起另存过去?而不要手动再备份一次.
      问题2、对于板金件,以及工程插入2个以上的模型零件时,此设置就不起做用了,打开另存的工程图PE提示检索不到模型,此时当然是打不开了。

      问题3、 请问怎么在drw工程图里后期插入frm格式图框。以及更换frm模板。
发表于 2008-1-1 15:50:13 | 显示全部楼层

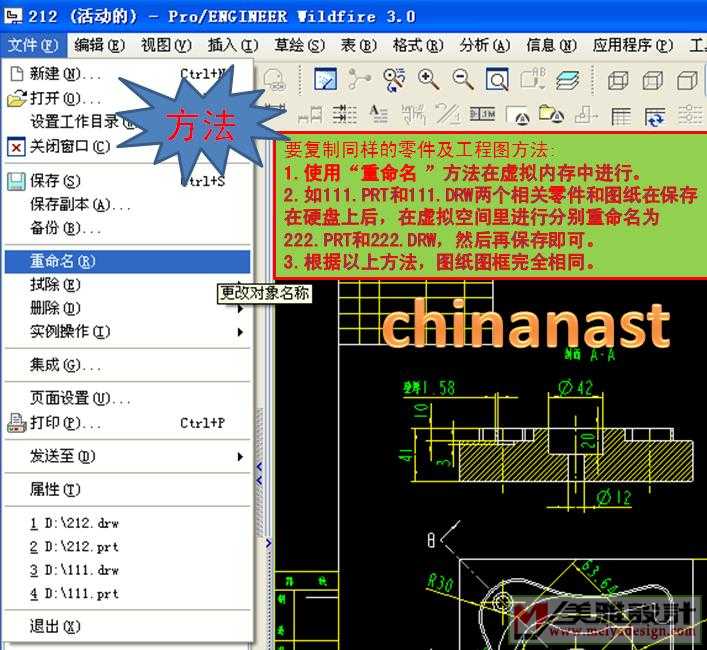

提供以下具体方法,能解决你以上三个问题。

[ 本帖最后由 chinanast 于 2008-1-1 15:51 编辑 ]
 楼主| 发表于 2008-1-9 08:51:39 | 显示全部楼层
我是说保存到另一个目录中,如果是同一目录直接另存为就OK了
发表于 2008-1-9 13:54:14 | 显示全部楼层
一样的,按照我说的方法做后,进行备份到你需要的文件夹下面就可以了.
发表于 2009-8-10 09:47:56 | 显示全部楼层
我来回答那三个问题
问题1:把模板FRM文件另存,放到proeWildfire 4.0\formats目录里,以后新建零件通通用此模板,不用再搬了
问题2:此问题要从根源下手,工程图里找不到模型文件,关键是没有复制过来。那么干脆就在原档里只留下要的零件和工程图,其它的在进程中删除,再保存就OK了。当然,出现打不开时也有解决的方法,提示说找不到那个模型文件嘛,你就偷梁换柱给它新建一个新的空模型(名称要一样的),,一样OK可以打开
问题3:后期也可以重设模板,在工程图界面下方的小“设置”里面,双击可以更改模板。不过我建议用问题1的方法,一劳永逸
发表于 2009-10-9 10:28:14 | 显示全部楼层
kankan
发表于 2009-10-10 15:22:21 | 显示全部楼层
了解!
