[原创] proe另存零件带有工程图的方法.

[复制链接]
发表于 2007-12-27 17:16:27 | 显示全部楼层 |阅读模式
当我们设计的时候,往往会调用另一个目录的零件,来提高工作速度,下面看下如何连工程图一起保存到别一个目录.

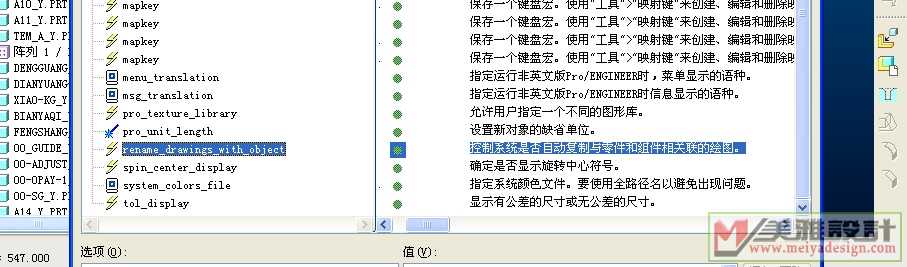

                 如图设置成bots,设置好之后保存到自己的config里面.  再另存试试,保存副本工程图也一起存过了.

此处有一个小错误,见4楼详解  BY-美雅破浪




proe另存零件带有工程图的后遗证(怕放在后面大家看不到在这里插入一次了)     上面真不好意思both写成了bots,请大家见量,

      其实对于这个设置还有很多疑问,想问下版主或知道解决这个问题的大虾们.
      问题1、 进行这个设置以后当然对作图的效率大大提高了,但是还有后遗证,进行保存副本之后,frm格式的图框模板不能关联存过去,这时我们只能手动将frm图框复制到另存后的目录,不知道有没有什么好的方法可以把frm图框也一起另存过去?而不要手动再备份一次.
      问题2、对于板金件,以及工程插入2个以上的模型零件时,此设置就不起做用了,打开另存的工程图PE提示检索不到模型,此时当然是打不开了。
      问题3、 请问怎么在drw工程图里后期插入frm格式图框。以及更换frm模板。

[ 本帖最后由 有味道的风 于 2007-12-28 09:32 编辑 ]

评分

1

查看全部评分

发表于 2007-12-27 17:24:59 | 显示全部楼层
应该是图片抓小了,bots没有显示出来
发表于 2007-12-27 17:26:38 | 显示全部楼层
谢谢指点!
发表于 2007-12-27 19:19:10 | 显示全部楼层
可能有的朋友还不是很清楚   我来帮楼主阐述一下
作用:在原文件修改而不想覆盖此零件时候 需要另存副本  怎么才能把工程图一起保存?
解决方法:工具→选项→在config中输入rename_drawings_with_object      其值更改为both而不是bots

非常感谢楼主的提示  对于用PROE出工程图的朋友是一大帮助!

此设置详细解释如下:
rename_drawings_with_object            none, part, assem, both
控制系统是否自动复制与零件和组件相关的绘图。
none - 不自动复制相关的绘图。
part - 只自动复制与零件相关的绘图。原始的绘图文件必须已经存在于当前目录中。
assem - 只连同组件一起,自动复制与组件及其元件相关的绘图。原始的绘图文件必须已经存在于当前目录中。
both - 自动复制与零件和组件相关的绘图。
如果指定该值为“both”或“part”,然后从Pro/ENGINEER菜单条的“文件”菜单中,为某个零件选择“另存为”,那么,只要该绘图文件与该零件有相同的名称,系统也会重命名与已重命名的零件相关的绘图文件。


[ 本帖最后由 beyond5737 于 2007-12-27 19:26 编辑 ]

评分

1

查看全部评分

发表于 2007-12-27 20:31:55 | 显示全部楼层
不错的方法.谢谢.
 楼主| 发表于 2007-12-28 09:18:42 | 显示全部楼层

proe另存零件带有工程图的后遗证

     上面真不好意思both写成了bots,请大家见量,

      其实对于这个设置还有很多疑问,想问下版主或知道解决这个问题的大虾们.
      问题1、 进行这个设置以后当然对作图的效率大大提高了,但是还有后遗证,进行保存副本之后,frm格式的图框模板不能关联存过去,这时我们只能手动将frm图框复制到另存后的目录,不知道有没有什么好的方法可以把frm图框也一起另存过去?而不要手动再备份一次.
      问题2、对于板金件,以及工程插入2个以上的模型零件时,此设置就不起做用了,打开另存的工程图PE提示检索不到模型,此时当然是打不开了。
      问题3、 请问怎么在drw工程图里后期插入frm格式图框。以及更换frm模板。



发表于 2008-1-13 15:10:01 | 显示全部楼层
谢谢指点!
发表于 2008-10-27 05:31:05 | 显示全部楼层
谢谢,学习一下
发表于 2009-3-4 13:54:36 | 显示全部楼层
我也来看看
发表于 2009-3-5 13:25:12 | 显示全部楼层
学习了!!!!!!!!
