各位请来看看这个产品怎么样计算中心压力

小飞象

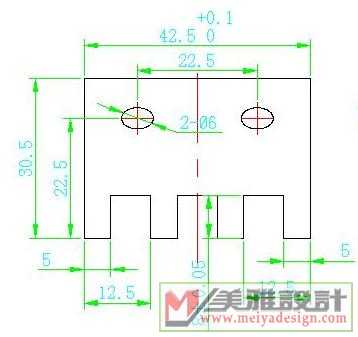

各位请来看看这个产品怎么样计算中心压力,厚度是3mm,材料Q235

[ 本帖最后由 中华破浪 于 2008-6-22 15:16 编辑 ]

坚立信

确定模具压力中心

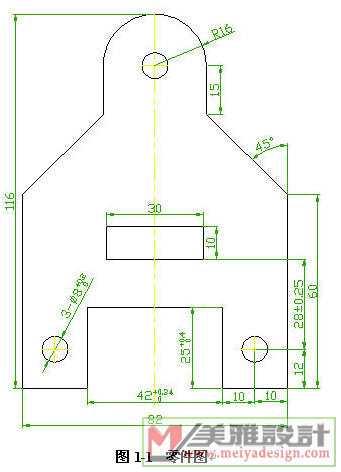

根据图形分析，因为工件图形对称，故落料时FL的压力中心在O1中心线上；冲孔时FC压力中心在O2中心线上，故压力中心在01中心和02中心线上。
设冲模压力中心离O1点的距离为x，根据力矩平衡原理得：

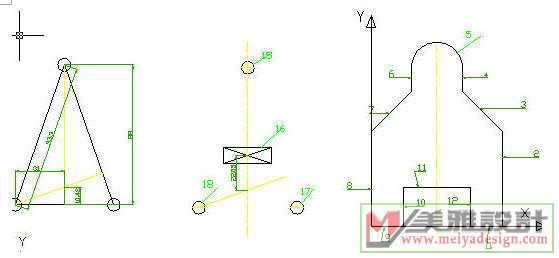

由左边两副图得出：冲孔部分压力中心在距离双孔中点20.44mm，另外孔心距离X轴12mm,所以冲孔部分压力中心为距离X轴32.44mm处。
对于最右边的图，落料部分压力中心在黄色中心线上，则：X方向上坐标为41。
y0
=
其中：
L1=20mm
Y1=0
L2=60mm
Y2=30
L3=35.35mm Y3=72.5
L4=15mm Y4=90
L5=50.24mm Y5=116
L6=15mm Y6=90
L7=50.24mm Y7=72.5
L8=60mm Y8=30
L9=20mm Y9=0
L10=25mm Y10=12.5
L11=42mm Y11=25
L12=25mm Y12=12.5
即落料部分压力中心在距离X轴47.88mm处。即级进模中压力中心在
[（100+47.88-32.44）/2]+32.44=90.16mm

[ 本帖最后由 坚立信 于 2007-12-27 10:53 编辑 ]

小飞象

谢谢,说的得很好,就是那个黄色的字线没有看清楚,所指的地方找不着.换另一种颜色就好了.
