[解决] U型阵列(高手请进)

[复制链接]
发表于 2007-12-24 21:24:52 | 显示全部楼层 |阅读模式

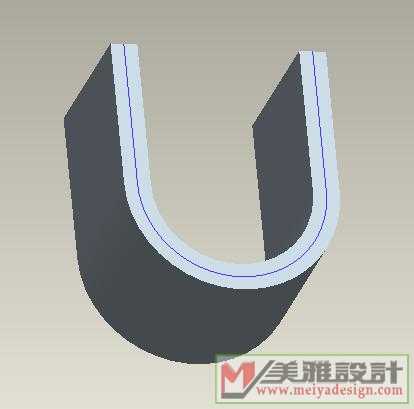

请帮忙解决在U型材上沿如图曲线阵列圆孔!!(曲线不可有造型线)ymk

[ 本帖最后由 美雅破浪 于 2007-12-25 13:13 编辑 ]
发表于 2007-12-24 21:36:20 | 显示全部楼层
把曲线复合不就OK了吗?
 楼主| 发表于 2007-12-24 21:43:53 | 显示全部楼层
版大,不行啊!试过了!不知是怎么回事!
发表于 2007-12-25 09:20:32 | 显示全部楼层

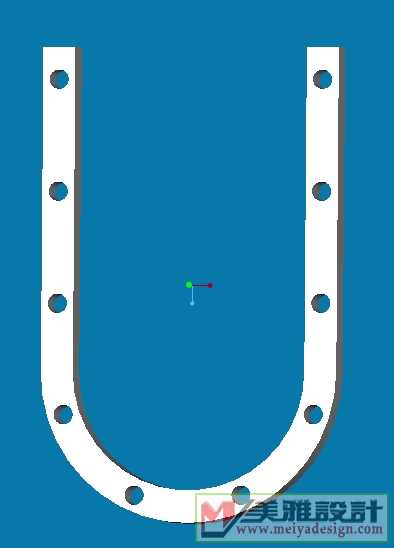

看看我的行不行

研究了一下还是有点难度


上面的孔是用拉伸做的,孔特征不行
 楼主| 发表于 2007-12-25 09:34:00 | 显示全部楼层

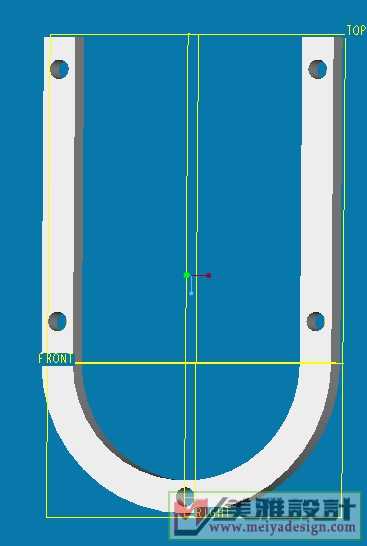

这个做来有点勉强,但不太符合要求,不知孔在曲线上的距离是否一样不定啊!
发表于 2007-12-25 09:44:07 | 显示全部楼层

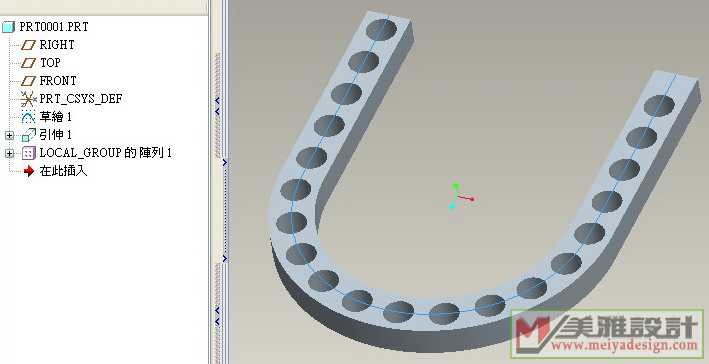

你在線上加點,孔參照點做陣列就可以了
模型是用等距做出來的。當然,要依等比例也可以


prt0001.prt.rar

152.67 KB, 下载次数: 13, 下载积分: 华币 -1

评分

1

查看全部评分

发表于 2007-12-25 09:44:17 | 显示全部楼层
可以按间距设置,也可以按个数设置,首先要确定你的需要是什么,再按照要求确定位置
楼上的是个方法,但是不能按照随意设置孔个数来再生相同间距的孔

[ 本帖最后由 美雅破浪 于 2007-12-25 09:47 编辑 ]
发表于 2007-12-25 10:00:16 | 显示全部楼层

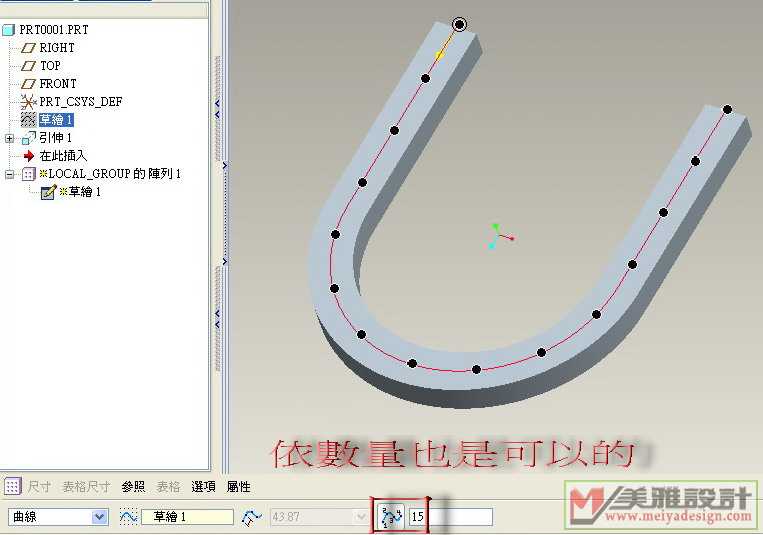

依數量定義陣列也是可以的


prt0001.prt.rar

384.89 KB, 下载次数: 19, 下载积分: 华币 -1

发表于 2007-12-25 10:10:59 | 显示全部楼层
呵呵,现在对了
 楼主| 发表于 2007-12-25 14:56:47 | 显示全部楼层
谢谢各位哈
