过线构面系列（九）再现车标+5已出教程并公布PRT

残剑 · 发表于 2007-12-22 11:45:44

忙里偷闲,出个题.这阵大家都很忙吧?
虽然都很忙,但还请多支持!

要求:1.G1以上连接，曲面不能有皱纹。
      2.全周拔模5度，两个坚直侧面除外。（此题的重点）
      3.曲面要能加厚。（加厚2MM不难，只让大家习惯）

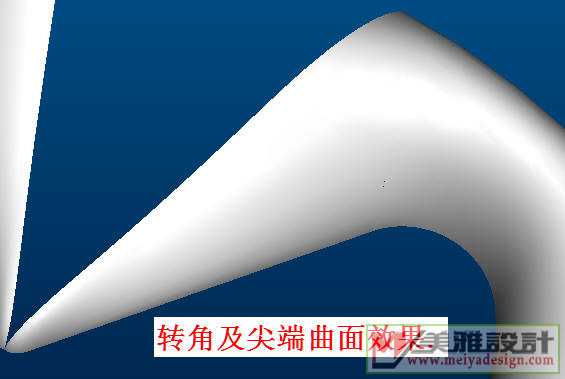

      4.注意看清效果图。（图片5和6是难点）

请大家务必按照要求做题，做好后上传图片及PRT，PRT加权限200。
         做得好+5分以上

教程连接：http://www.meiyadesign.com/thread-43155-1-1.html

声明:转载请注明作者与出处!

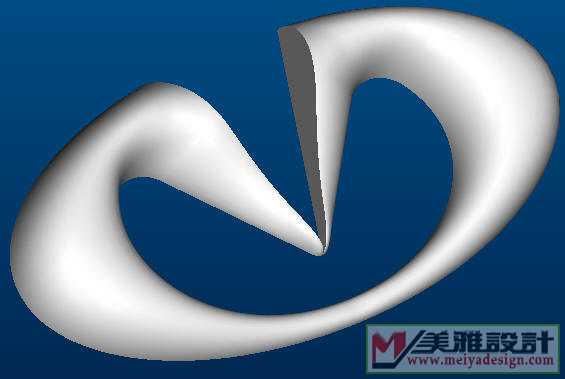

1

2

3

4

5

6

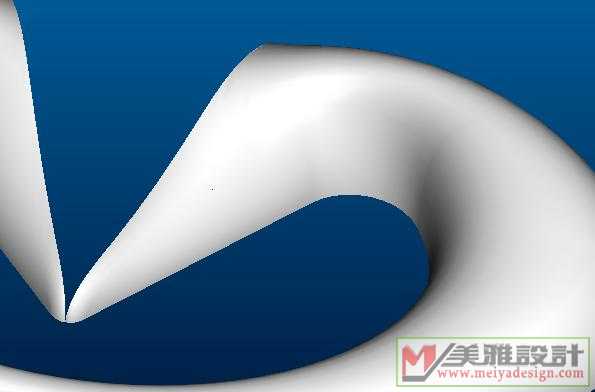

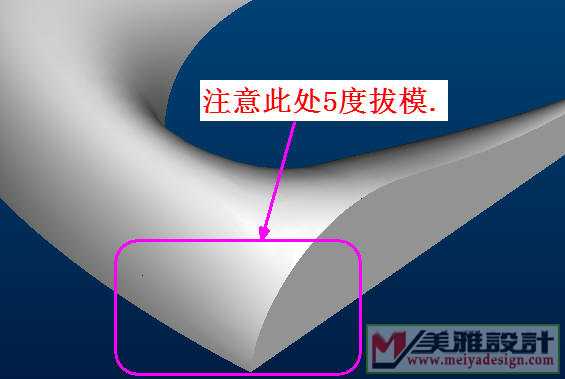

注意图6的意思是，因为这里要过侧面曲线，所以这里的5度拔模不好做。
但还是有方法可行的，试试就知。

[ 本帖最后由美雅残剑于 2008-1-19 00:25 编辑 ]

jeffery · 发表于 2007-12-22 11:50:43

坐师傅的沙发。

我想不清楚，搞不懂。投机取巧下。没办法。

[ 本帖最后由美雅残剑于 2008-1-19 00:26 编辑 ]

太子 · 发表于 2007-12-22 11:58:42

你的分可不是那么好拿的

286508639 · 发表于 2007-12-22 12:09:50

试试

各位大哥。能否提示一下过侧面曲线处的面怎么构出来呀

[ 本帖最后由 286508639 于 2008-1-1 15:03 编辑 ]

凉廷 · 发表于 2007-12-22 12:23:30

对我来说有点难，难于上青天！

时光 · 发表于 2007-12-22 12:44:21

随便看看

play06 · 发表于 2007-12-22 12:47:38

惠州表业 · 发表于 2007-12-22 12:48:31

不会拔模了

残剑 · 发表于 2007-12-22 13:27:07

原帖由 惠州表业 于 2007-12-22 12:48 发表
不会拔模了

下面做5度曲面，定义相切。

qaz · 发表于 2007-12-22 13:36:56

偶的电脑没有连网
在网吧里
但偶还是要顶
