（已解决）为什么导入IGS没办法出现基准面

天地归离 · 发表于 2007-12-22 11:20:36

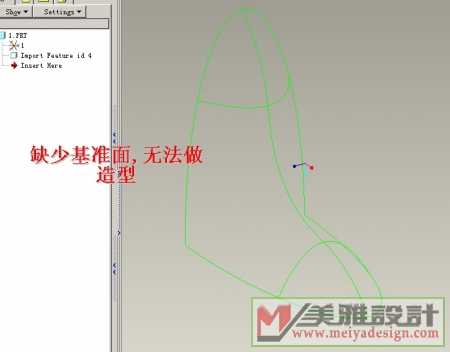

偶是刚开始学曲面的在论坛里面找了些题目做其中大部分是IGS格式的但是我用PROE 2.0打开的时候他能显示所有的曲线但是却没有显示基准面 top front right等面为什么呢是版本问题还是我导入方法错了

[ 本帖最后由 ykplove 于 2007-12-29 00:16 编辑 ]

jeffery · 发表于 2007-12-22 11:30:14

1，新建模型--曲线--来自文件---点击坐标---确定--从电脑中选择IGS，就有了。
2，按照你现在的情况可以点插入---模型基准---平面。

721venus · 发表于 2007-12-22 11:31:37

呵呵,二数说的对!@!!~!~

天地归离 · 发表于 2007-12-22 11:35:09

2，按照你现在的情况可以点插入---模型基准---平面

这方法是要自己重新通过模型来选定平面的貌似有相互平行的还好说如果碰到没有相互垂直的面就没办法做了不过第一个方法是可以的
谢谢你

jeffery · 发表于 2007-12-22 11:46:44

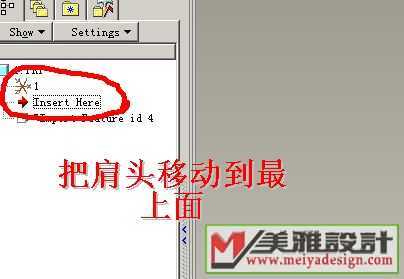

第二种你要把进程拉到IGS前面再插入。

落叶秋天 · 发表于 2007-12-22 13:11:25

是啊! 把进程拖IGS的上面去,点插入基准面面就可以啦!

惠州表业 · 发表于 2007-12-22 13:15:42

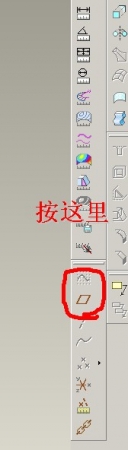

用下面的方法，任何版本有效

[ 本帖最后由惠州表业于 2007-12-22 13:22 编辑 ]

任我游nemo · 发表于 2007-12-22 20:48:15

偶的方法更爽，在CONFIG里指定导入时自动加载默认模板，这样基准面及所有默认视角自动出来了。

guanbin1816 · 发表于 2007-12-22 21:17:14

上面的大哥，我也有这样的问题。请问你，你的方法步骤是怎样的。
能不能说详细一些。
先在这里谢谢你了！
我的QQ382984821
谢谢！！！！

gx2008 · 发表于 2008-3-29 16:28:22

谢谢分享好资料，好教程
