怎么样才能在2D草绘界面画出立体曲线

川M001 · 发表于 2007-12-16 22:24:04

怎么样才能在2D草绘界面画出立体曲线啊例如螺旋线之类的但是只是曲线不是螺旋实体哦谢谢

[ 本帖最后由美雅破浪于 2007-12-17 20:56 编辑 ]

太子 · 发表于 2007-12-16 23:06:46

在SPLIN改变坐标值

286508639 · 发表于 2007-12-16 23:21:59

我来讲详细点

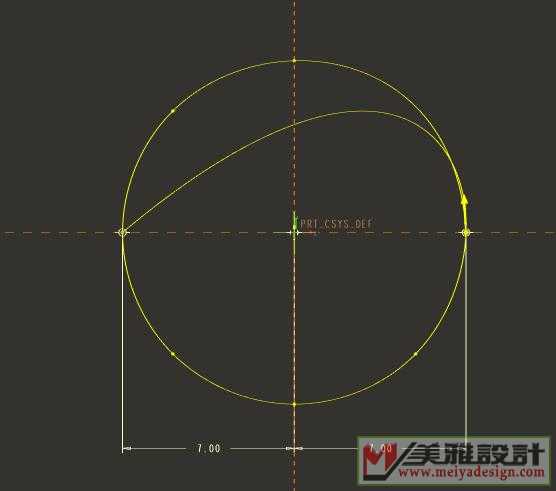

1 如图进入扫描草绘
用样条曲线。九个点

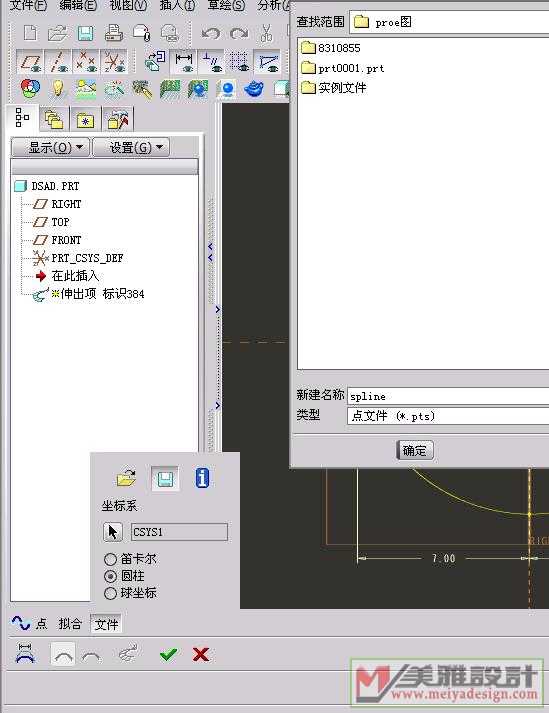

2点两下样条曲线弹出对话框点圆柱坐标保存点资料

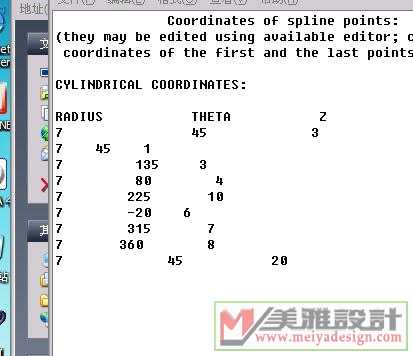

3找到文件再编辑点资料

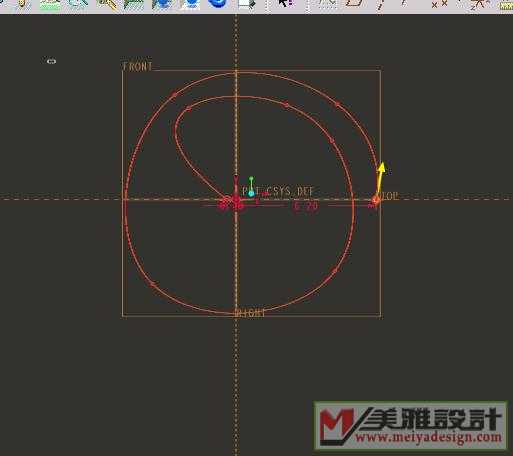

4再导入文件结果

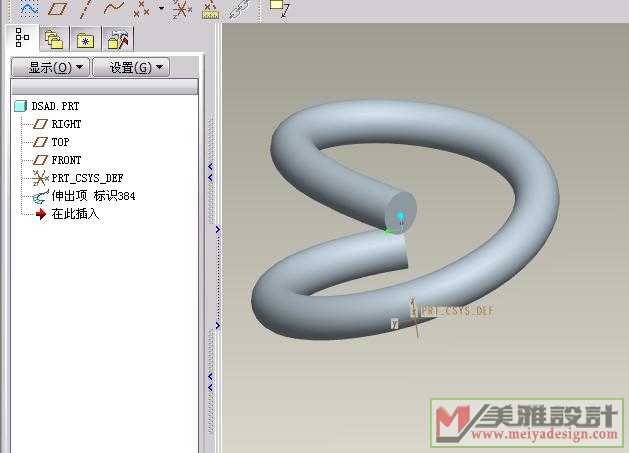

最后如图

个人做法仅供参考

[ 本帖最后由 286508639 于 2007-12-17 00:06 编辑 ]

tandy · 发表于 2007-12-17 08:32:44

有创意,新方法,值得推广!

microsoft137 · 发表于 2007-12-17 09:00:51

这一招蛮有用的哈!

chengzs333 · 发表于 2007-12-17 10:26:56

这样的帖子得顶,,这样的人更得顶...

286508639 · 发表于 2007-12-17 10:38:57

原帖由 chengzs333 于 2007-12-17 10:26 发表
这样的帖子得顶,,这样的人更得顶...

:lol :lol

川M001 · 发表于 2007-12-17 11:20:53

牛人就是不一样哈谢谢

beyond5737 · 发表于 2007-12-17 20:38:31

比较有新颖的做法

yeslao · 发表于 2007-12-19 12:45:30

一般草绘下没有圆柱坐标系，只能在扫描下草绘才有的吗

[ 本帖最后由 yeslao 于 2007-12-19 12:51 编辑 ]
