WF3.0之VSS全接觸----新手跟偶來!附PDF文件▲

[复制链接]
发表于 2007-12-11 16:59:59 | 显示全部楼层 |阅读模式
此教程已发布到美雅Pro/E学习网

PDF格式下载:

美雅设计论坛教程-WF3.0之VSS全接觸.pdf (985.13 KB, 下载次数: 746)

BY-美雅破浪


在壇子里學到不少東東,偶也把VSS的用法來個簡單的總結,與剛上路的朋友們分享!

相關鏈接:
1.瑩瑩--PROE關系式及函數的相關說明http://bbs.chinade.cc/thread-35028-1-2.html


非常棒,本帖加入精华!
BY 飞龙在天  2007-12-12晨

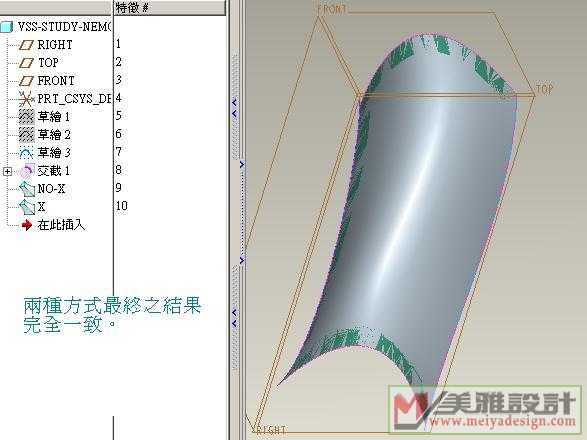

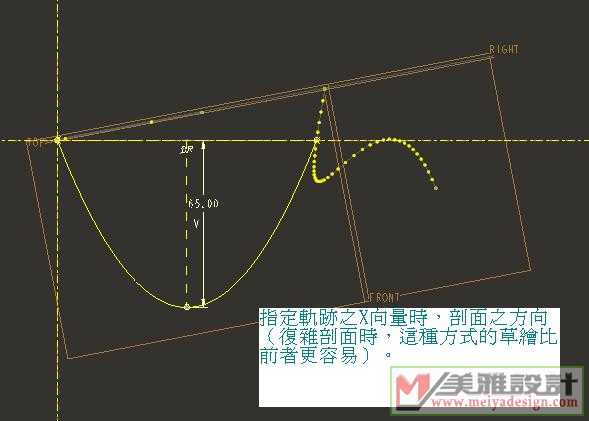

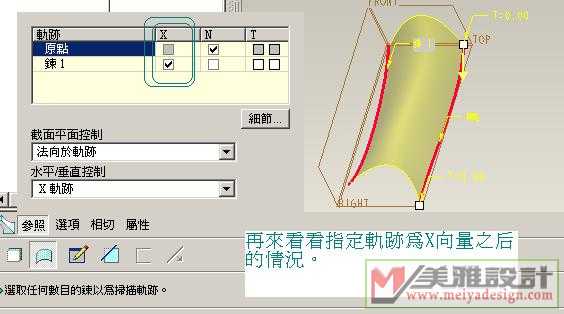

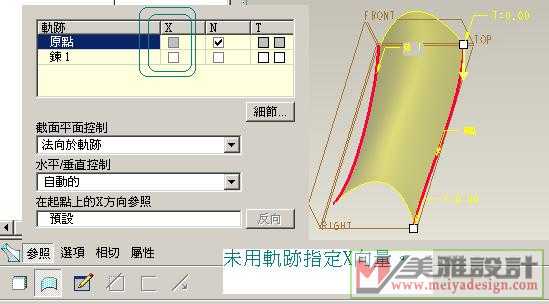

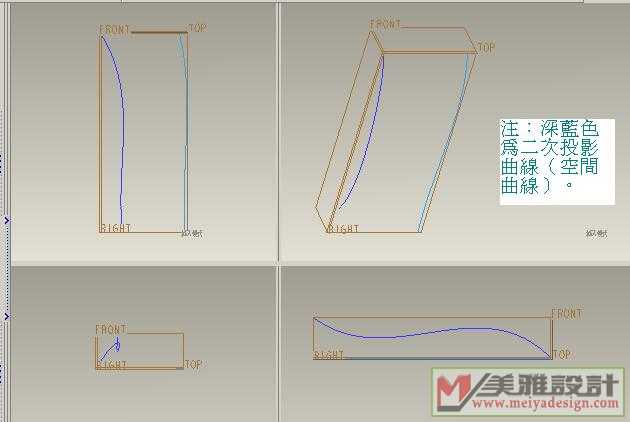

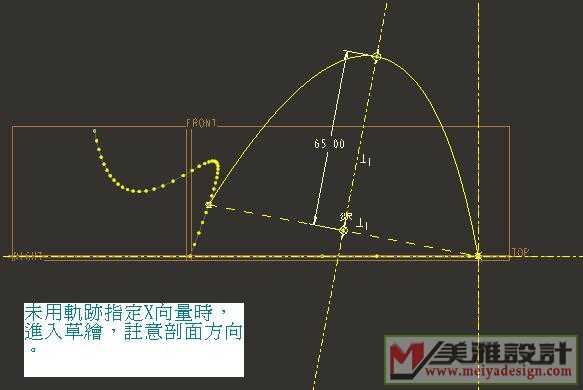

先來看看在軌跡中是否指定X向量的區別:










评分

1

查看全部评分

 楼主| 发表于 2007-12-11 18:17:04 | 显示全部楼层
接著來,

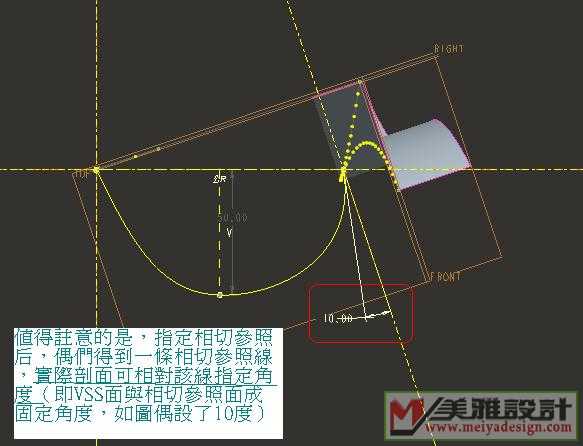

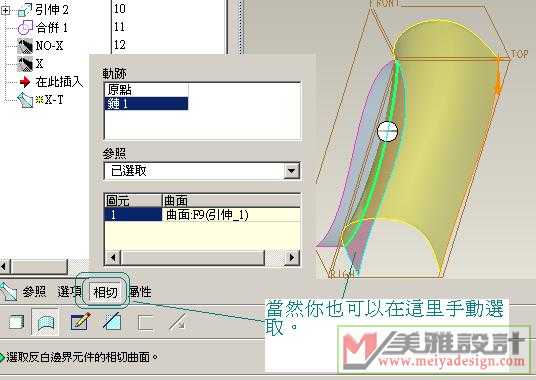

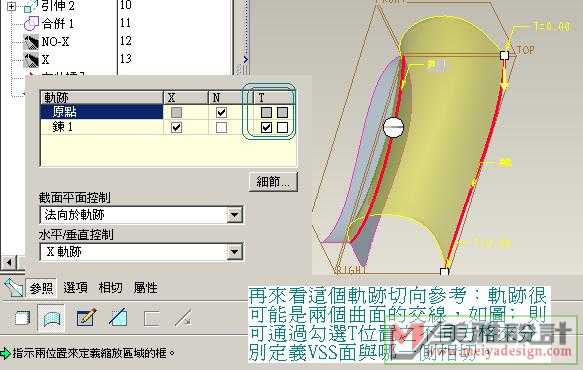

二:在軌跡中是否指定切向參照的區別:




這一招在需固定拔模角度時很有用,例:殘劍版大的紅旗車標。

待續。。

[ 本帖最后由 任我游nemo 于 2008-4-6 08:35 编辑 ]
 楼主| 发表于 2007-12-11 19:06:00 | 显示全部楼层

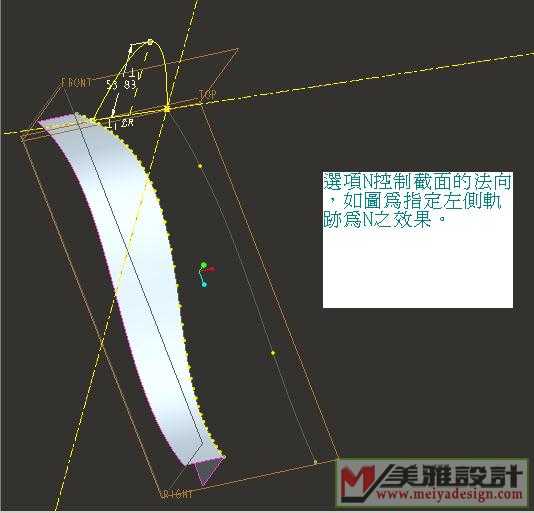

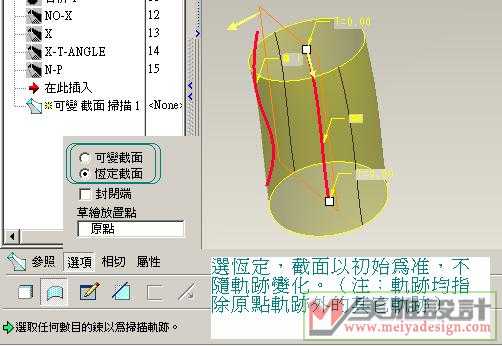

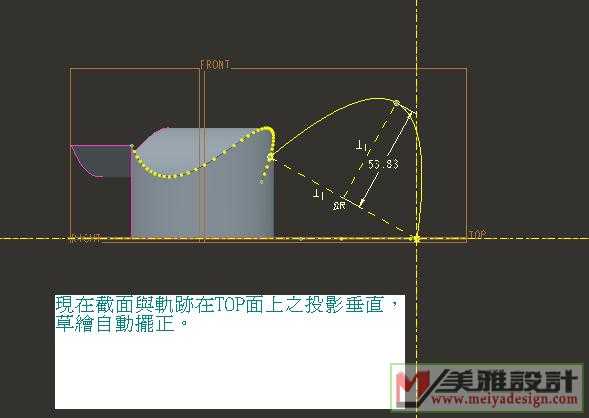

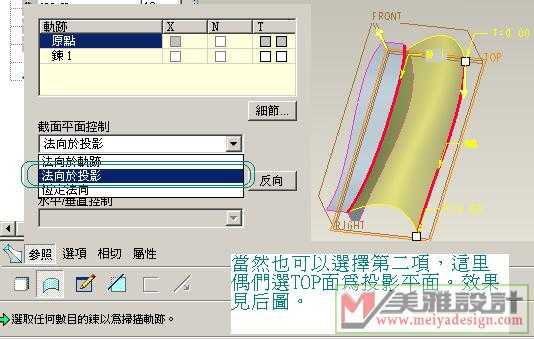

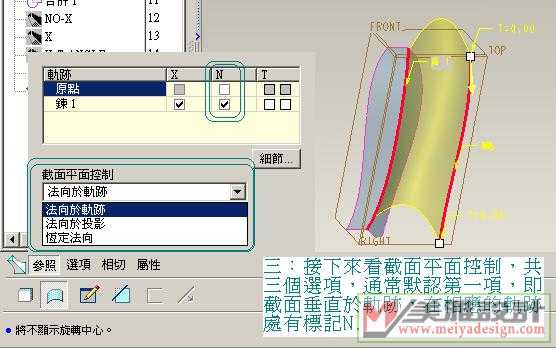

三:截面平面控制各選項之區別:
其中恆定法向一項很好理解,這里就略過了。





待續。。
 楼主| 发表于 2007-12-11 20:01:24 | 显示全部楼层

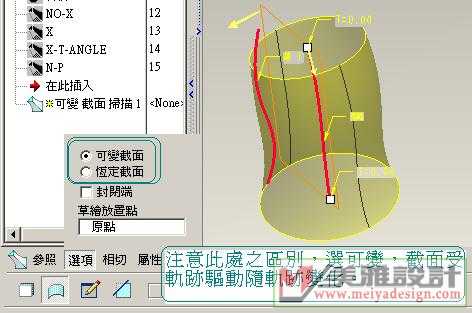

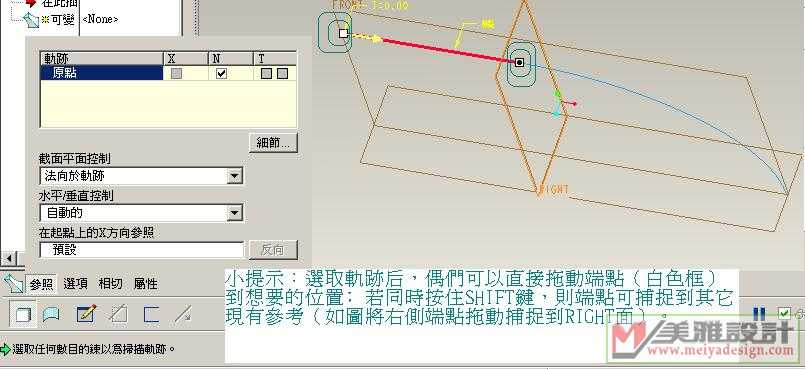

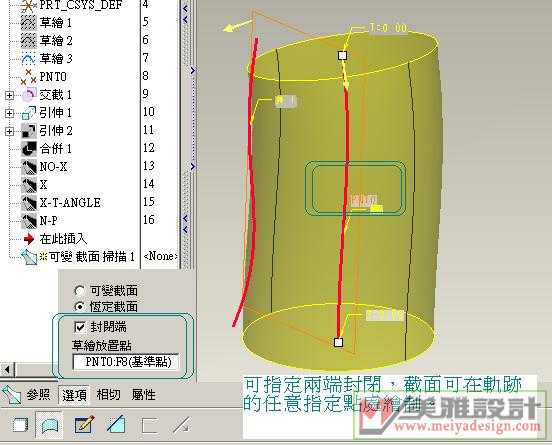

四:其它基本選項




VSS之基本選項貼完了,明天開始進階,待續。。
 楼主| 发表于 2007-12-12 09:14:35 | 显示全部楼层
五:下面這段話引自ICEFAI:
使用可变截面扫描,如果你在生成几何前不能想像出它的大概形状的话可以说你并没有真正理解可变截面扫描。
使用可变截面扫描你一定要完完全全明白:你的截面垂直谁?x方向通过谁?尺寸和约束变化如何引起截面的变化?

前两项我们在前面我们讨论了,下面我们来详细讨论最后一项。
可变截面扫描在进入草绘环境的时候会缺省生成在原始轨迹交点处的水平和竖直的参考线,并且生成每条轨迹在草绘平面的交点参考。在草绘中一旦几何建立和这些参考的尺寸或约束关系也就是建立了截面和对应的轨迹的约束关系。同样的道理,如果你想截面和轨迹建立起约束关系,你在草绘中就必须显式的进行定义,比如你想在扫出过程中某个几何的端点在轨迹上的话你就要在草绘中添加一个点对齐的约束把几何端点显式的对齐到轨迹的参考点上。当你的可变截面扫描形状并没有跟着轨迹走的话不妨看看约束条件是否错了。

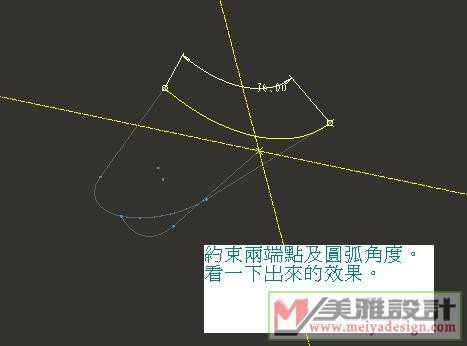

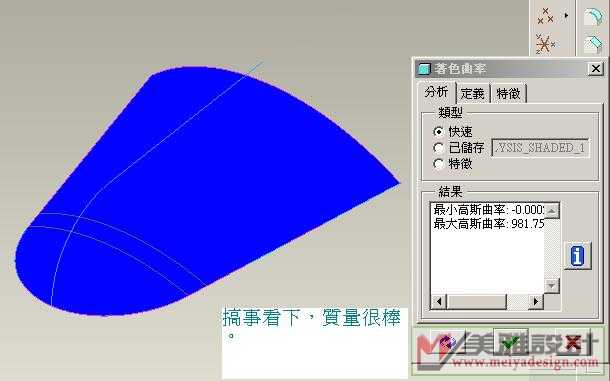

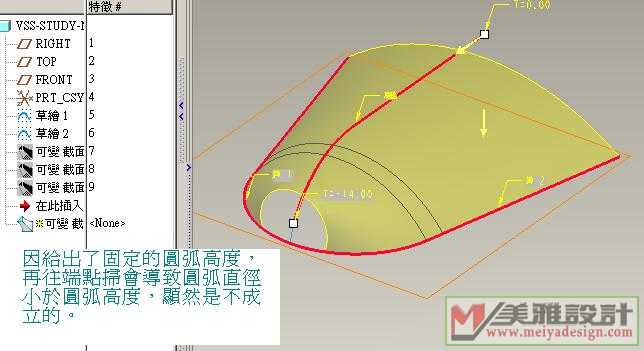

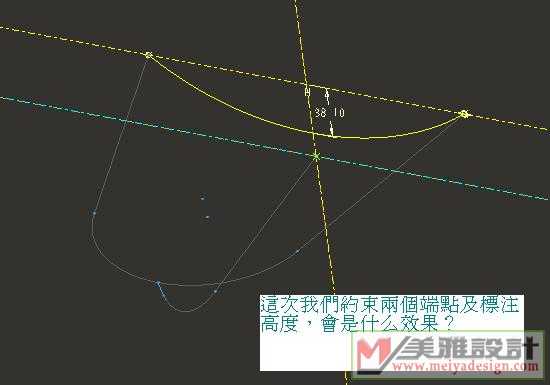

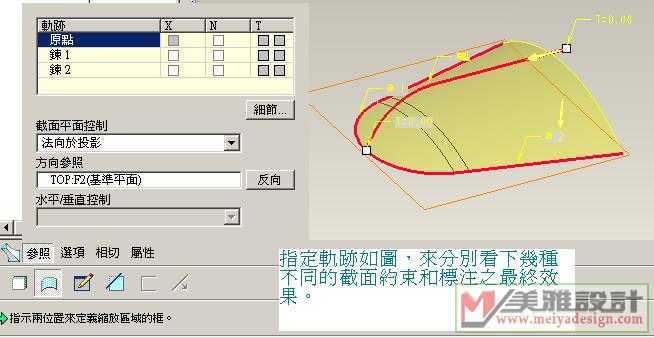

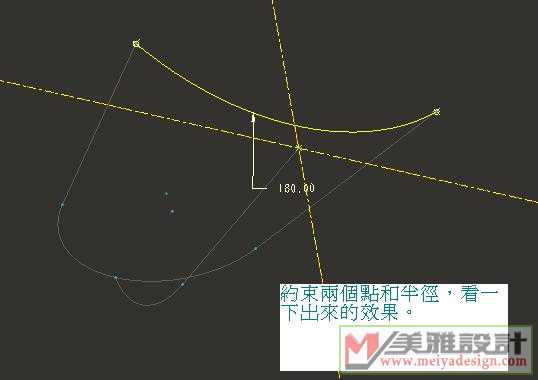

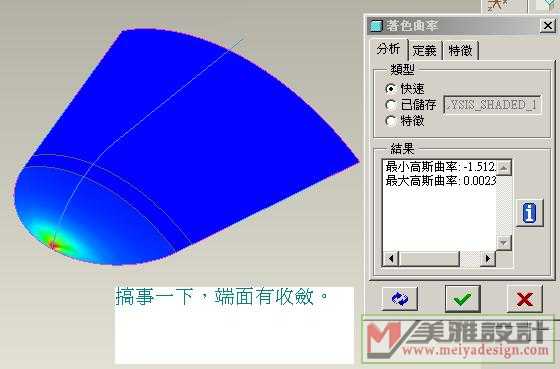

舉幾個簡單的例子:








待續。。。
 楼主| 发表于 2007-12-12 10:46:39 | 显示全部楼层
六:VSS之萬精油---trajpar.
引自ICEFAI:要灵活使用可变截面扫描,自然不可不理解轨迹参数trajpar。
轨迹参数实际就是扫出过程中当前位置对应的原始轨迹位置相对整个原始轨迹的比例值,其值为0到1之间,它也是可变截面扫描特征特有的一个参数。在草绘截面时可以把这个参数作为已知参数来编写关系以控制截面的形状。利用这个参数和不同数学函数的组合就可以生成各种规则的变化。而很多花哨的变化其实就是一些简单的变化的累加。

來幾個簡單的實例:

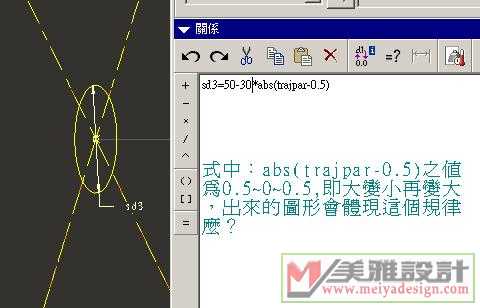

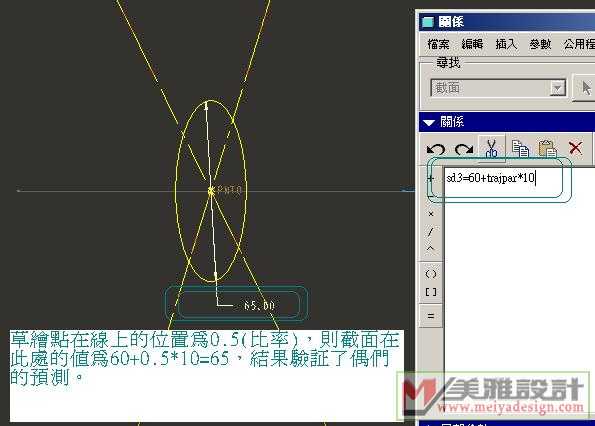

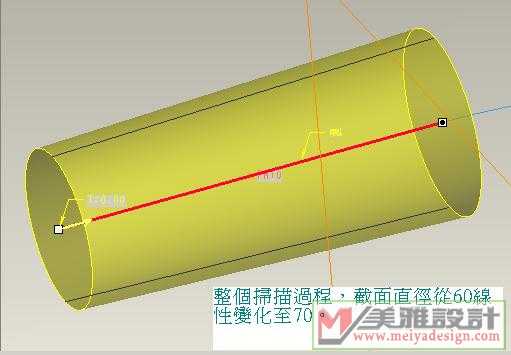

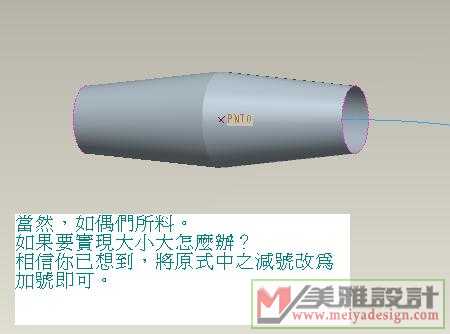

A:大小漸變

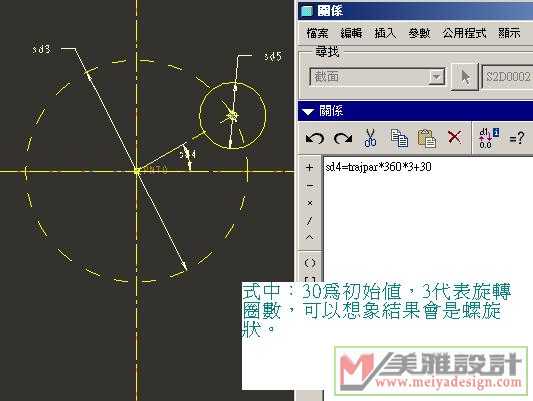

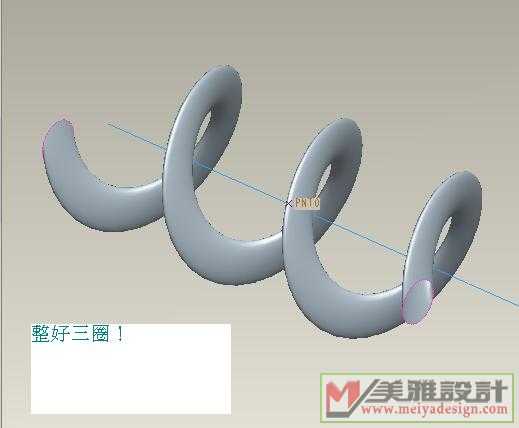

B:螺旋變化。


待續。。。


更正:TRAJPAR並非VSS所專有,在螺旋掃描之剖面中亦可使用TRAJPAR.

[ 本帖最后由 任我游nemo 于 2008-9-16 18:59 编辑 ]
发表于 2007-12-12 12:20:31 | 显示全部楼层

哇,!我坐到沙发了
 楼主| 发表于 2007-12-12 13:12:07 | 显示全部楼层
接著講萬精油--TRAJPAR.

C:周期變化

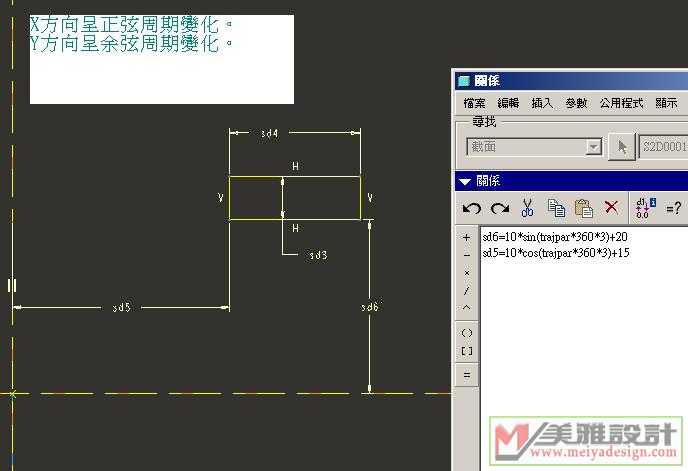

一般来说都是用正弦(sin)或余弦(cos)来实现截面的周期变化,基本的关系表现形式如下:
Sd#=Vs*sin(trajpar*360*n)+V0
其中V0是基准值,Vs是幅度值(变化幅度),n是周期数。

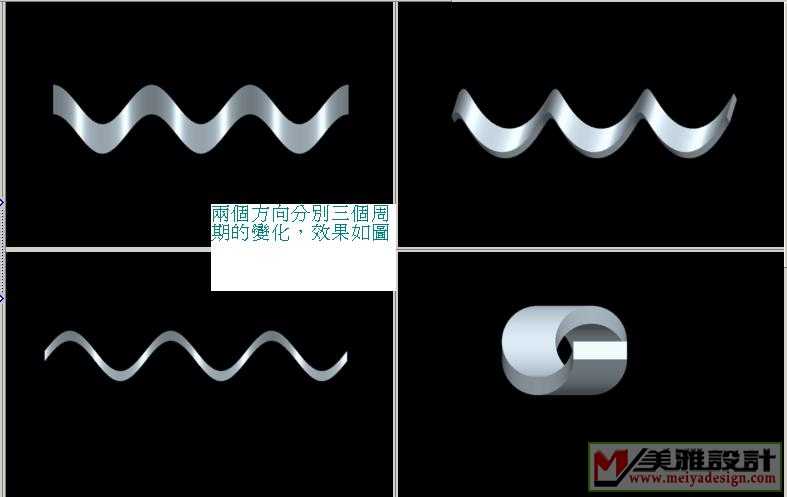

來看幾個簡單的例子:




[ 本帖最后由 任我游nemo 于 2007-12-12 13:40 编辑 ]
 楼主| 发表于 2007-12-12 13:15:10 | 显示全部楼层
七:結合计算函数evalgraph及圖表使用
正是由於與TRAJPAR及圖表的結合,使得VSS顯得變幻莫測,對新手有著神秘的吸引力﹔同時又因其太過靈活難於掌握,又平添了抗拒感。
這里我們將對其進行初步的認識。

轨迹参数通常还和计算函数evalgraph来结合使用,也正是因为它们结合的频繁度所以给很多人造成一个错觉,那就是evalgraph本身就是专给可变截面扫描而使用的,其实不然,evalgraph只是Proe提供的一个用于计算图表graph中的横坐标对应纵坐标的值的一个函数,你可以用在任何场合而非只是可变截面扫描。

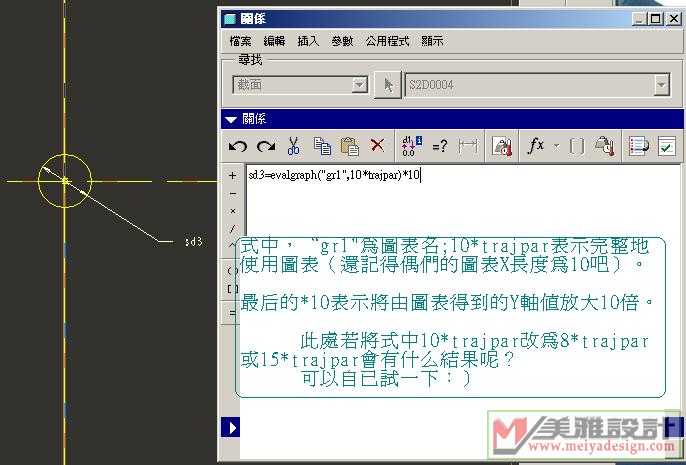

如图,假设我们有一条名字为"gr1"的图表graph,我们要计算它在横坐标x处对应的值,那么就可以用evalgraph("gr1",x)来获得,函数返回的就是这条graph在x处的纵坐标值。利用这个函数结果轨迹参数我们就可以实现通过graph图表来控制截面的目的。可以看出截面的变化和graph的变化是一致的,这就是两者结合使用的奥妙所在。

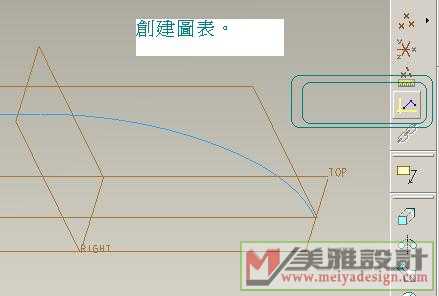

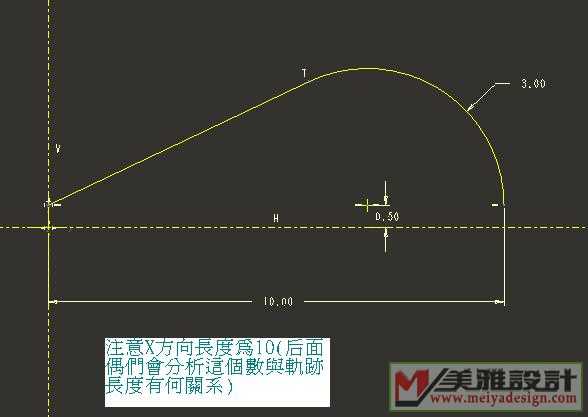

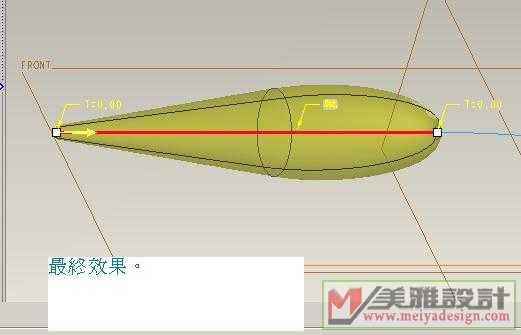

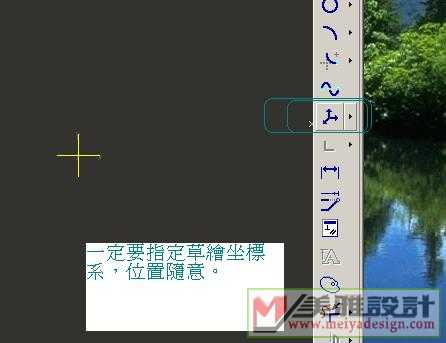

來看實例,首先來創建一個圖表GR1,










[ 本帖最后由 任我游nemo 于 2007-12-12 14:10 编辑 ]
 楼主| 发表于 2007-12-12 14:14:07 | 显示全部楼层
就貼到這里吧!

據個人理解所作,水平有限,歡迎各路大俠拍磚,歡迎補充!
