[原创教程] 过线构面系列(八)红旗车标做法之一!▲

   火.. [复制链接]
发表于 2007-12-10 17:25:25 | 显示全部楼层 |阅读模式
此教程已经收录到中国PROE学习网: http://www.wildfire.net.cn/html/73/n-373.html

原题:http://bbs.chinade.cc/thread-40977-1-2.html
   过线构面系列(八)红旗车标 +5
ykplove  版大的题。做的人并不多,不知道是不是太难还是怎么样。
下面我给大家讲一下做法吧!这题的做法多种,我的只是其中一种,

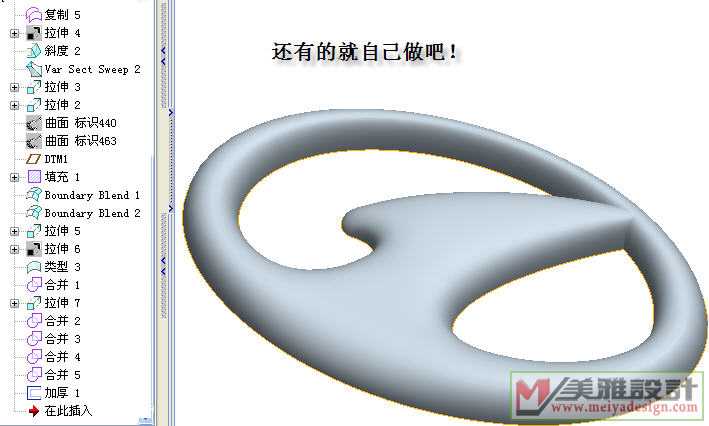

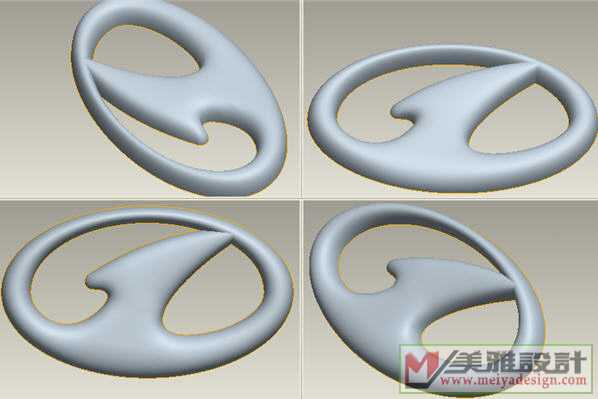

做得不算好。!少说点吧!开始!看看效果吧!

[ 本帖最后由 jeffery 于 2008-4-2 17:42 编辑 ]

评分

1

查看全部评分

 楼主| 发表于 2007-12-10 19:31:59 | 显示全部楼层
游客,如果您要查看本帖隐藏内容请回复


[ 本帖最后由 gramwin 于 2007-12-10 19:35 编辑 ]

gramwin.prt.rar

171.62 KB, 下载次数: 532, 下载积分: 华币 -1

回复 支持 1 反对 0

使用道具 举报

 楼主| 发表于 2007-12-10 17:27:12 | 显示全部楼层

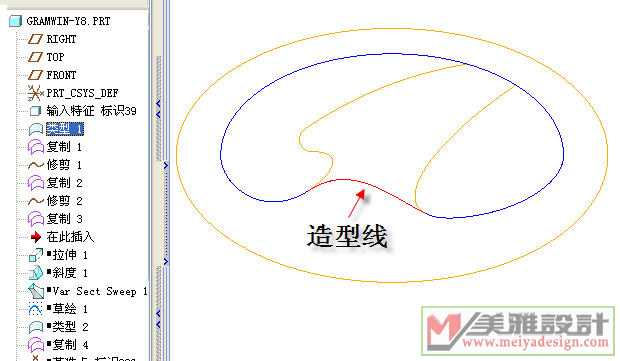

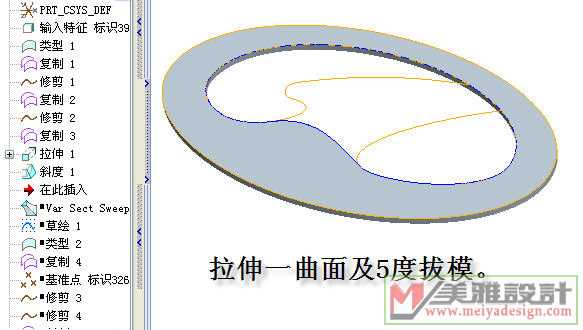

这里就不说得太详了,不懂的查看相关教程。
 楼主| 发表于 2007-12-10 17:29:22 | 显示全部楼层
小弟的语文水平太差了,你们就将就点吧,不懂就下PRT自己看。

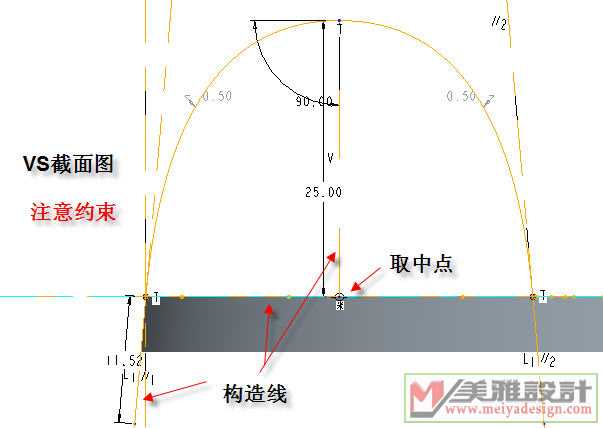

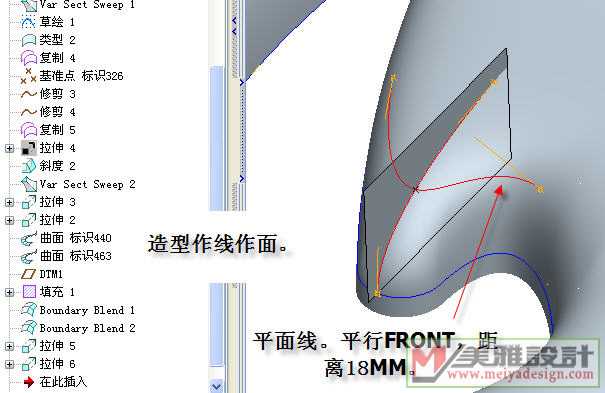

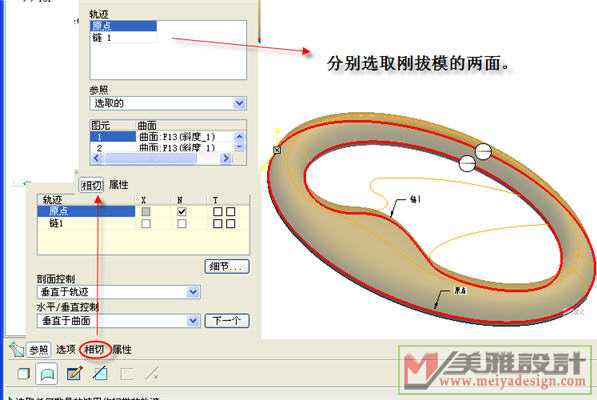

这里我们在VS工具栏里选相切,分别点选两斜面。进草绘截面,如图示:


[ 本帖最后由 gramwin 于 2007-12-10 19:38 编辑 ]
 楼主| 发表于 2007-12-10 17:30:17 | 显示全部楼层

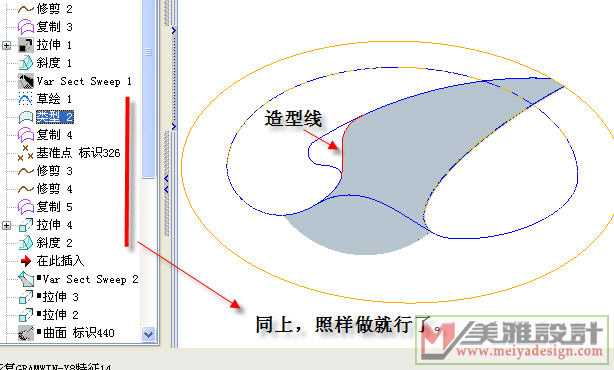

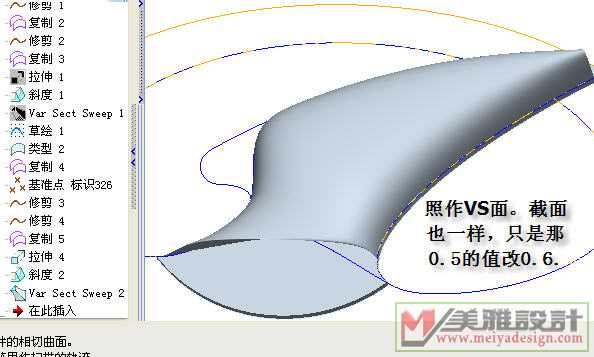

和前面的做法是一样的。
 楼主| 发表于 2007-12-10 17:31:18 | 显示全部楼层
,吃饭先。晚上回来写。
 楼主| 发表于 2007-12-10 19:29:27 | 显示全部楼层

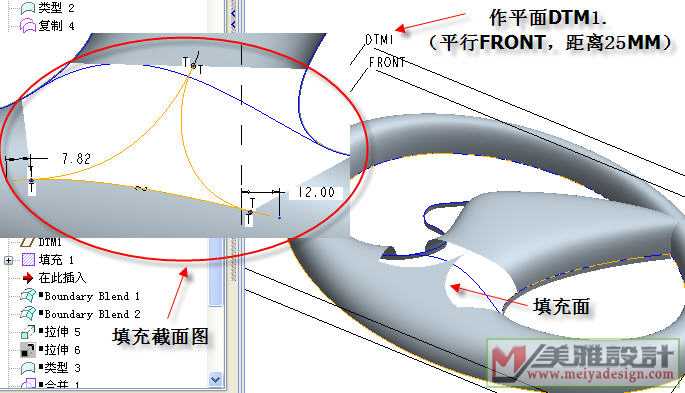

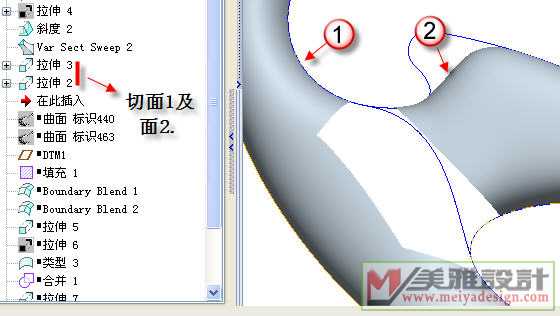

继续吧!做一填充面!再补面。

[ 本帖最后由 gramwin 于 2007-12-10 19:42 编辑 ]
 楼主| 发表于 2007-12-10 19:30:51 | 显示全部楼层

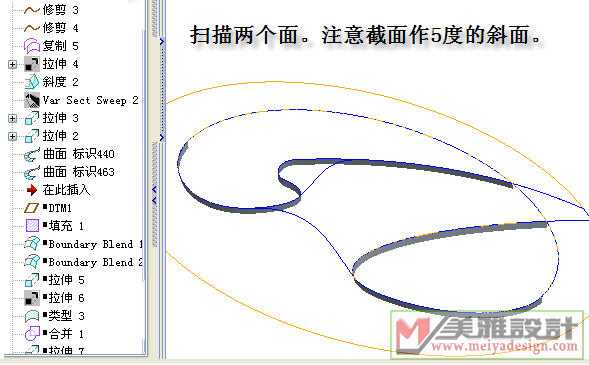

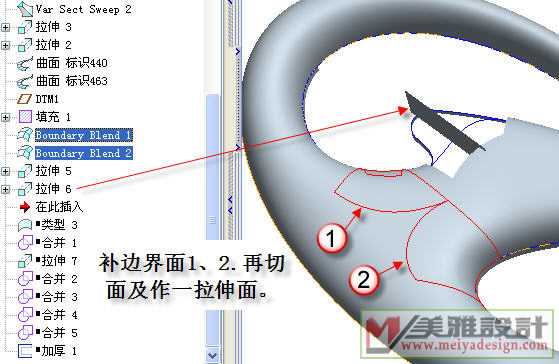

造型里做线做面!完了!讲得不是很清楚。不懂的下PRT来看吧!PRT在楼下!要就回贴点评一下。

[ 本帖最后由 gramwin 于 2007-12-10 19:35 编辑 ]
 楼主| 发表于 2007-12-10 19:39:18 | 显示全部楼层
自己再贴个位先!
发表于 2007-12-10 19:58:53 | 显示全部楼层
教程做得很棒~
