这个尺寸怎么标注？？

gunboy · 发表于 2007-12-5 18:36:26

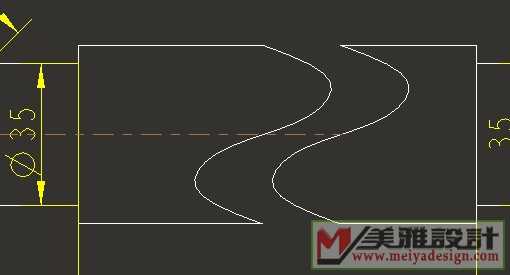

一个轴的破断视图
这个长度怎么标注？

kmcmmm · 发表于 2007-12-5 19:42:20

应该是分出来标，（是连体的吗？）能发个整体出来吗？

gunboy · 发表于 2007-12-5 20:17:48

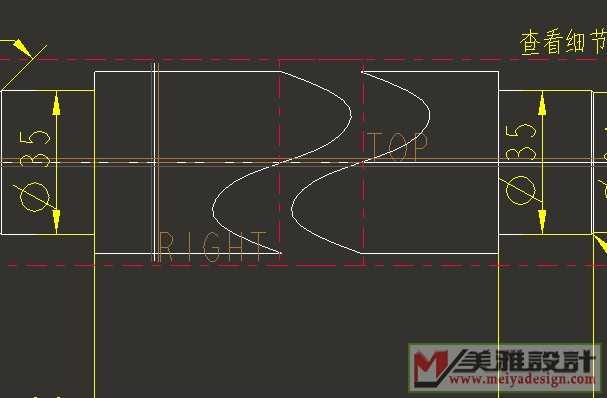

破断视图之后分成两个视图可分别移动

[ 本帖最后由 gunboy 于 2007-12-5 20:39 编辑 ]

Z凯Z · 发表于 2007-12-6 23:35:13

没明白你的意思，破断以后标注还是实际长度阿，没什么问题啊？移动不会影响尺寸阿？

[ 本帖最后由 Z凯Z 于 2007-12-6 23:36 编辑 ]

loveustill · 发表于 2007-12-13 15:52:26

你的尺寸是标出来的吗？不是显示模型尺寸吗？直接用模型尺寸，整理一下就行了吧

向阳草 · 发表于 2008-3-6 10:22:52

我通常都是在CAD里面整理标注的尺寸,所以也就不存在此问题了~~~
