超时髦的分叉笔PROE建模手把手教程▲

飞龙 · 发表于 2007-11-25 16:37:02

本教程已经被收录到中国Pro/E学习网: http://www.wildfire.net.cn/html/88/n-288.html

原题目地址：http://bbs.chinade.cc/thread-40162-1-1.html

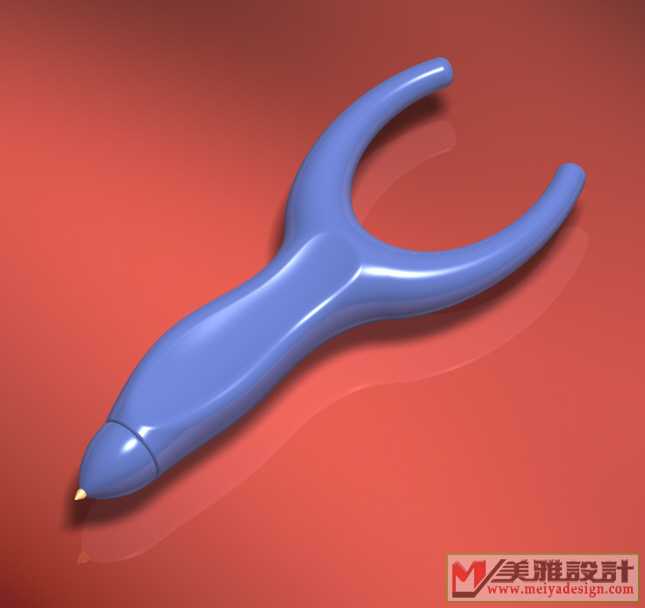

PROE4.0建模，完成后的最终效果：

飞龙 · 发表于 2007-11-25 16:38:43

此题目做的人挺多，可是做得很理想的却不多，下面我来总结一下做法，供大家参考学习，因时间仓促，若有不妥之处敬请指正，谢谢！

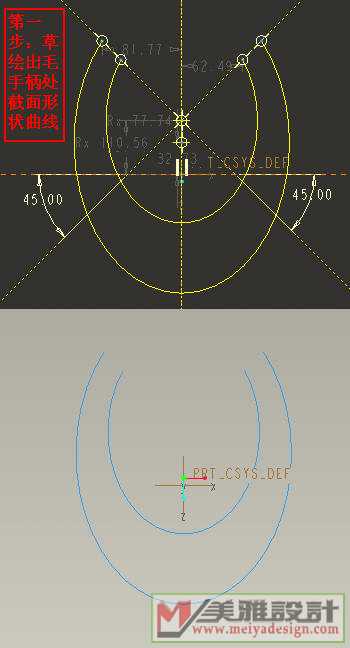

第一步：草绘出毛手柄处截面形状曲线

飞龙 · 发表于 2007-11-25 16:39:16

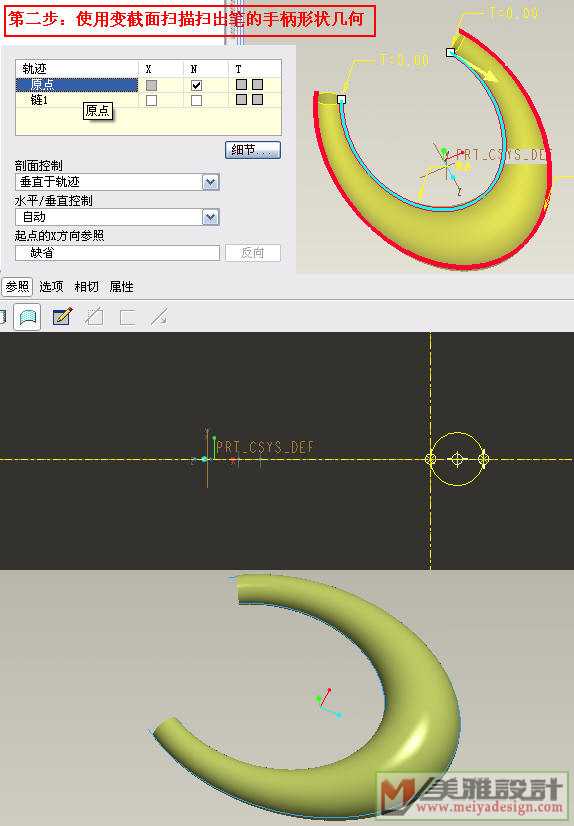

第二步：使用变截面扫描扫出笔的手柄形状几何

飞龙 · 发表于 2007-11-25 16:39:53

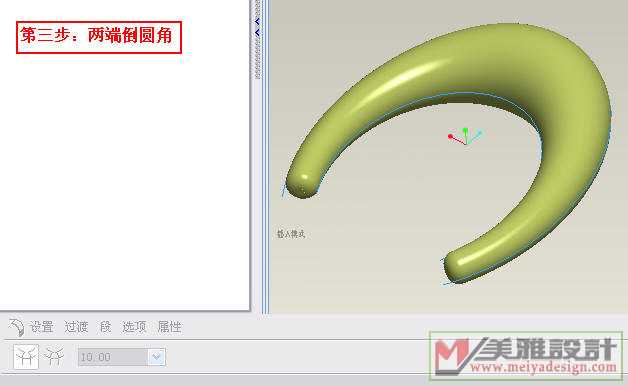

第三步：两端倒圆角

飞龙 · 发表于 2007-11-25 16:40:14

第四步：使用填充命令，离手柄一定距离处绘制一圆形曲面

飞龙 · 发表于 2007-11-25 16:40:41

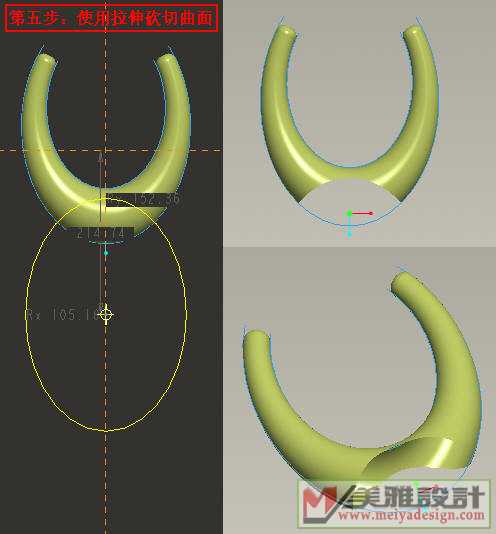

第五步：使用拉伸砍切曲面

飞龙 · 发表于 2007-11-25 16:41:05

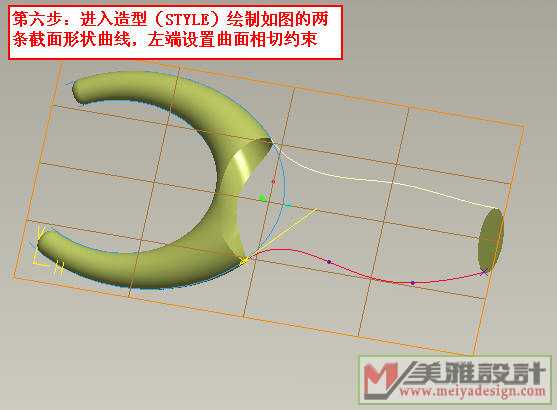

第六步：进入造型（STYLE）绘制如图的两条截面形状曲线，左端设置曲面相切约束

飞龙 · 发表于 2007-11-25 16:41:30

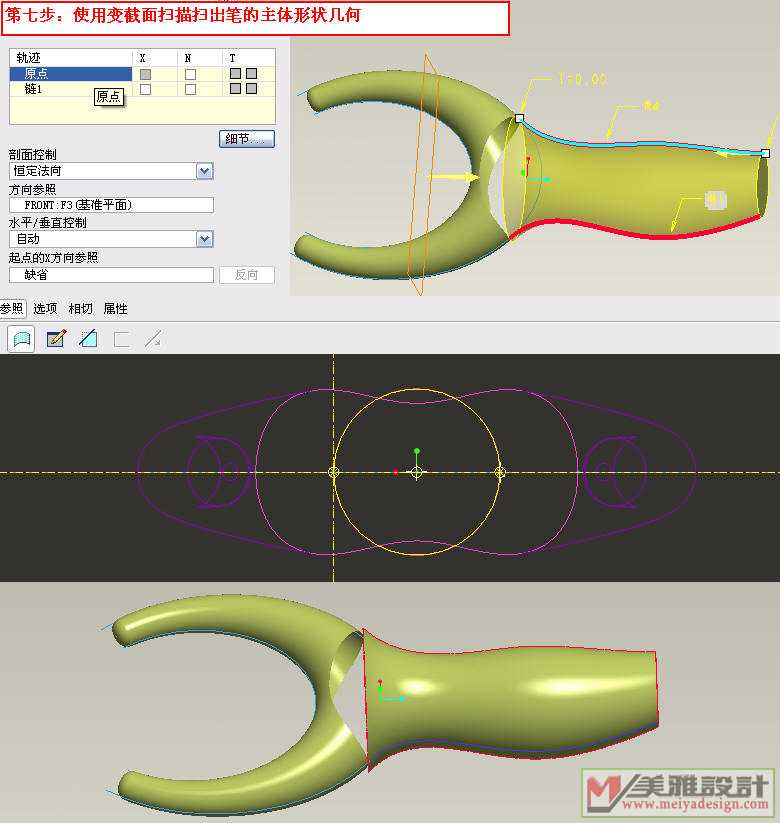

第七步：使用变截面扫描扫出笔的主体形状几何

飞龙 · 发表于 2007-11-25 16:41:56

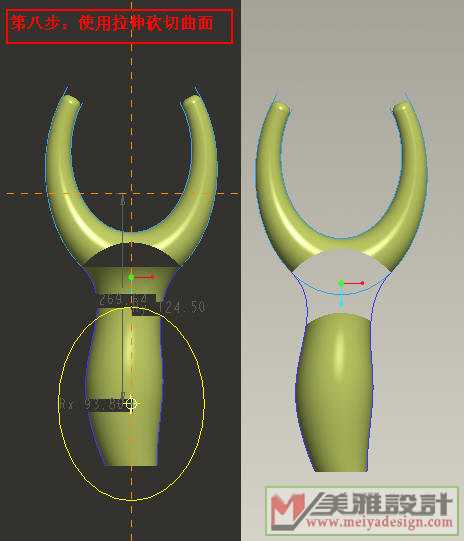

第八步：使用拉伸砍切曲面

飞龙 · 发表于 2007-11-25 16:42:29

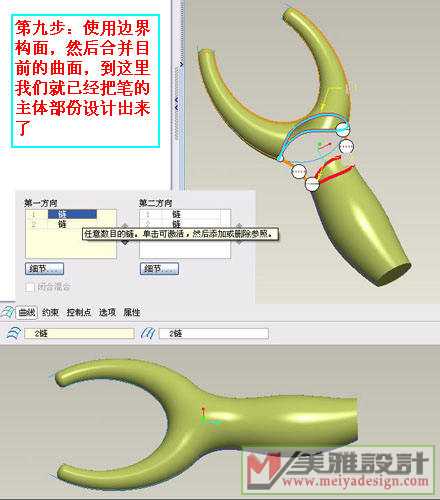

第九步：使用边界构面，然后合并目前的曲面，到这里我们就已经把笔的主体部份设计出来了
